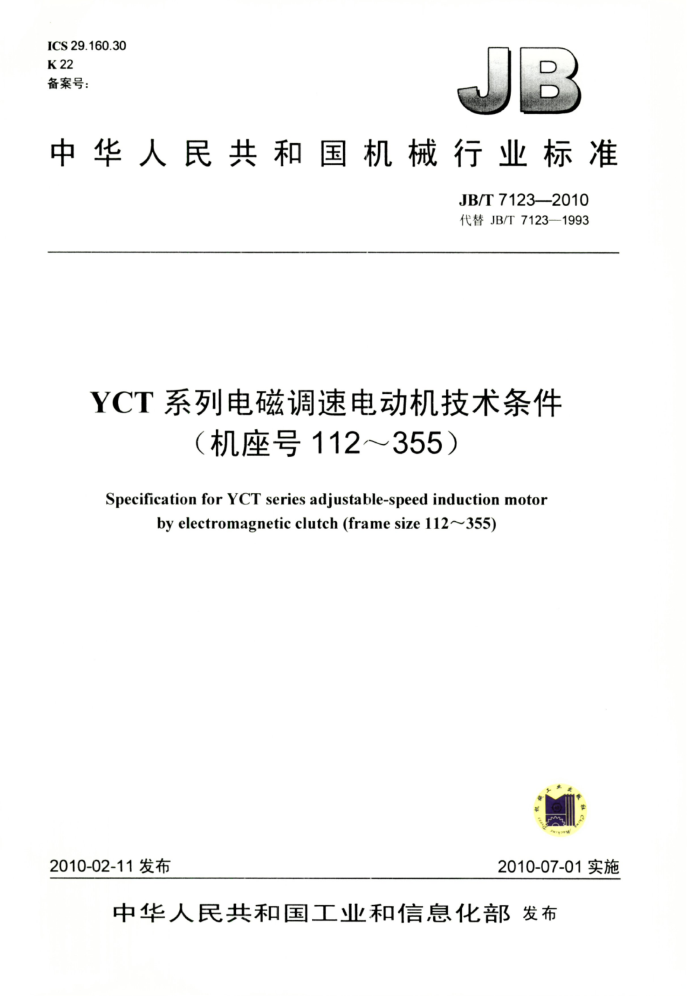

ICS29.160.30 K 22 备案号：
中华人民共和国机械行业标准
JB/T7123—2010 代替JB/T7123—1993
YCT系列电磁调速电动机技术条件
（机座号112～355）
Specification for YCT series adjustable-speed induction motor
by electromagnetic clutch (frame size 112-~355)
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T7123—2010
目 次
前言
I
范围. 规范性引用文件
1 2
3 型式、基本参数与尺寸
技术要求 5 检验规则和试验方法
X
标志、包装及保用期.
6
建筑321- 标准查询网 www.jz321.net JB/T7123—2010
前 創言
本标准代替JB/T7123—1993《YCT系列电磁调速电动机技术条件（机座号112～355）》。 本标准与JB/T7123一1993相比，主要变化如下：
规范性引用文件中，部分文件已修订，部分文件已作废，重新引用并修改相应条文；按GB755-—2008的规定，对部分条文作了修改：增加引用GB14711中小型旋转电机安全要求的内容：按GB/T1096一2003，表4中将键宽的极限偏差代号由“h9”改为“h8”；对条文的次序和内容做适当调整；取消附录。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电科电机科技有限公司、南京
调速电机股份有限公司、浙江金龙电机股份有限公司。
本标准参加起草单位：杭州调速电机厂、广西梧州万利达电机有限公司、桐乡三元电机科技有限公司、江门市江晟电机厂有限公司、无锡宏力机电设备有限公司。
本标准主要起草人：胡春雷、刘憬奇、李飞、叶叶、夏建金、刘振豪、赵三元、刘权、周力、顾宏伟。
本标准所代替标准的历次版本发布情况为：
JB/T7123-—1993。
一 JB/T7123—2010
YCT系列电磁调速电动机技术条件（机座号112～355）
1范围
本标准规定了YCT系列电磁调速电动机（以下简称调速电机）的型式、基本参数与尺寸、技术要求、检验规则和试验方法、标志、包装及保用期的要求，
本标准适用于YCT系列（机座号112～355）的调速电机，凡属本系列调速电机所派生的各种派生系列调速电机也可参照执行。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191-2008包装储运图示标志（ISO780：1997，MOD） GB755—2008旋转电机定额和性能（IEC60034-1：2004，IDT） GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）（IEC60034-7：
2001.IDT)
GB/T1032—2005三相异步电动机试验方法 GB/T1993—1993旋转电机冷却方法 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55~1080
(idtIEC60072-1:1991)
GB/T4942.1—2006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000，IDT） GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（IEC
60034-14:2007，IDT)
GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO 1680:1999，MOD)
GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB14711—2006中小型旋转电机安全要求 JB/T10391—2008Y系列（IP44）三相异步电动机技术条件（机座号80～355）
3型式、基本参数与尺寸 3.1调速电机由电磁转差离合器（包括测速发电机，以下简称离合器）、拖动电动机、电磁调速控制器（以下简称控制器）组成。其结构型式为拖动电动机借凸缘端盖止口直接安装在离合器机座上的组合式结构，安装型式为IMB3（按GB/T997的规定）。 3.2调速电机的外壳防护等级为IP21（按GB/T4942.1--2006）。 3.3调速电机的冷却方法为IC01（按GB/T1993—1993）。 3.4调速电机的定额是以连续工作制（S1）为基准的连续定额。 3.5调速电机的额定频率为50Hz，拖动电动机的额定电压为380V，控制器为220V。 3.6调速电机的拖动电动机为安装尺寸有特殊要求的IMB5型4极三相异步电动机，其各项电气性能应符合JB/T10391—2008的规定，或采用专用配套电动机。 3.7用于调速电机的测速发电机，应能随转速变化向控制器输出相应的反馈电压，在转速为1000r/min
建筑321- 标准查询网 www. jz321.net JB/T7123—--2010
时，其输出电压应不低于20V，不高于35V，绝缘等级为B级 3.8调速电机在额定电压、额定频率和额定调速范围内，应能连续平滑地调速，其转速变化率1级不大于1.8%，2级不大于2.5%
转速变化率用5表示：
no e 100% ...
(1)
nmax
式中： n10 调速电机在10%额定转矩下，额定调速范围内的任意转速（在控制器某一给定信号下）； ne" 调速电机在额定转矩下的转速（在控制器为和n1o对应的同一给定信号下）；
调速电机在额定转矩下的额定最高转速。
nmax
3.9调速电机的稳速精度应不大于1%。
稳速精度用表示：
S= ntmax ....0..
(2)
ntmax +ntmin
式中： Pitmax 在规定的运行时间内，以10min的间隔周期连续测量若干个转速nt中的最大值：
测量若干个转速n中的最小值：
在规定的运行时间内在时间t内的平均转速：t取1s或1.25s。
10min日
Pitmin
Ft
3.10 调速电机的机座号与标称功率、额定转矩、额定调速范围的对应关系，应符合表1的规定。
表
额定转矩
额定调速范围
标称功率
机座号
kw
r/min
N·m
112-4A
0.55
3.6
0.75
112-4B
4.9
1230~125
132-4A
1.1
7.1
9.7
132-4B
1.5
14.1
160-4A
2.2
19.2
160-4B
3
1250~125
4
25.2
180-4A
35.1
5.5
200-4A
2 JB/T7123—2010
表1（续）
额定调速范围
标称功率
额定转矩
机座号
N·m
kw
r/min
47.7
200-4B
7.5
1250~125
225-4A
69
11
225-4B
15
94
18.5
110
250-4A
250-4B
22
137
1320~132
280-4A
30
189
232
315-4A
37
315-4B
45
282
355-4A
344
55
1340~440
469
75
355-4B
355-4C
90
564
1340~600
机座号用中心高以及中心高后的数字4和字母A、B、C来表示。数字4和字母A、B、C分别代表在同一中心高下，配用4极不同功率的拖动电动机，使其有不同的标称功率。调速电机的标称功率用拖动电动机的额定功率表示，调速电机的输出功率可以用式（3）计算：
Tan20.0.. 9.55
(3)
P2=
0000000
式中： P2—输出功率，单位为kW T2输出转矩，单位为Nm; n2——输出转速，单位为r/min。
3.11调速电机的尺寸及公差： 3.11.1调速电机的安装尺寸及公差应符合表2的规定，外形尺寸应不大于表2的规定。
建筑321- 标准查询网 www. jz321.net JB/T7123—2010
00S OLS S8S S99 00L 0 098 086 OI 0Z11 8 OSSI 0E91 0891
L
II
“ OH 080 OEE S8 0 58t Sts S6S S99 OLL
068
寸
尺 a OSI S91 S81 S61 SEZ 1 56 0 S 066 00 外 0 90 OIE OSE S8 0 587 005 S6S 0L9 082 EE 0 OEE 5 ont 4 00 SLS St9 SSL
形
①0
之 Doi @zIS
E 限 差
3
3.
极 偏 *清 V 2 Stl S81 2 2
3
04
H
香 zl m 0 081 0 5 0 080 SIE 5
.0
-
平弄 FV S'SI 2 2 3 3 Szt 6 S'L9
5
2 表
O
3
X 平弄 fV 6 0 0 4 91 2
2
8
“（0r0+）乐#
上 2 装上
10 LE0F 0 050F 香 寸 尺 8 8 8 O11
O
4
*(o1+)
楼中年 时 2 8 3 4 4 5 8 5 5
0
02 0F
SIF
D/
V 4 4 0 6 8 OL 8 801 8/ 中香 01 19 SO 90 LSt 09S 09 Z/P 平香 F S6 801 S6E 821 00 5 SOE 平清 2 061 912 6 816 9SE 90 LSt 80S 019
956651 8055
70
t 4 V Vt 4 t Vt Vt O m 2 091 081 00 5 O0 080 SIE SSE JB/T7123—2010
3.11.2调速电机底脚支承面的平面度公差和轴线对底脚支承面的平行度公差应符合表3的规定。
表3
单位：mm
平面度公差 0.20 0.25
机座号 112~180 200~250
平行度公差
0.50
280 315~355
1.0
0.30
3.11.3调速电机轴伸键的尺寸及公差应符合表4的规定
表4
单位：mm
键 宽 60.018 80022 10 ~0.022 12 0.027 14 -0.027 16 0.027 18 0.027 20 ~0.03
键 高 6 -0.075 （-0.018)
轴伸直径
19 24 28 38 42 48 55 60 65 75
7 0.000
8 0.00 9 0.000 10 0.00 11-.110 12 0110
注：括号内公差适用于普通平键。 3.11.4调速电机轴伸上键槽的对称度公差应符合表5的规定。
表5
单位：mm
键槽宽度F
对称度公差 0.018
6 80 10 12 14 16 18 20
0.022
0.030
0.037
