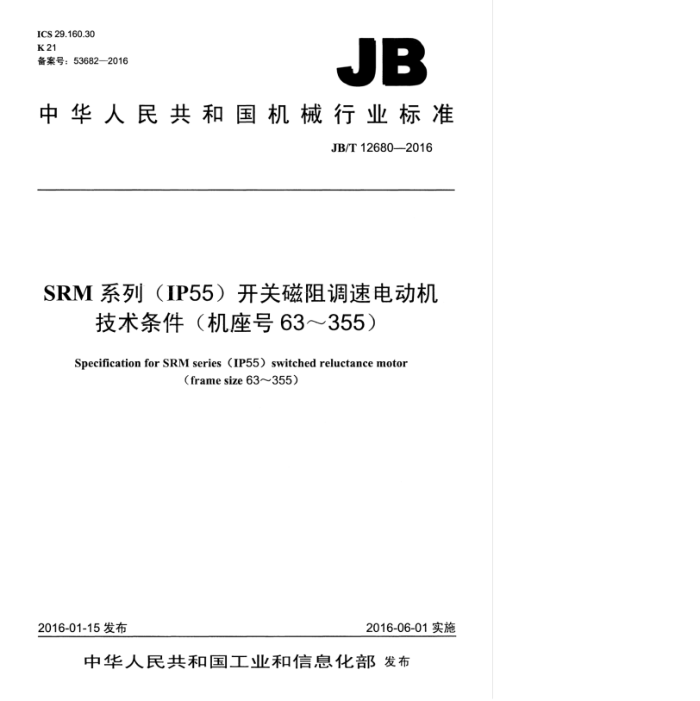

ICS29.160.30 K21 备案号：53682—2016
JB
中华人民共和国机械行业标准
JB/T12680-2016
SRM系列（IP55）开关磁阻调速电动机
技术条件（机座号63～355）
Specification for SRM series (IP55) switched reluctance motor
(framesize63~355)
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12680—2016
目 次
前言
III
范围 2规范性引用文件 3型式、基本参数与尺寸. 4技术要求.
15 19 .20 20 .20 .20 20 .20 ..20 20 .21 .21 21 21 22 .24 24 24
检验规则，试验方法 6.1 一般要求 6.2 噪声的测定.. 6.3 振动的测定 6.4 空载电流及损耗的测定 6.5 定位电流的测定 6.6 转子位置信号精度的测定.. 6.7 热试验 6.8 负载特性的测定 6.9 效率的测定 6.10 最大转矩的测定 6.11 堵转电流和堵转转矩的测定 7标志、包装及保用期... 附录A（资料性附录） SRM开关磁阻调速电动机控制器基本要求 A.1控制器基本参数 A.2控制器技术要求
5 6
图1机座带底脚、端盖上无凸缘的电动机图2机座带底脚、端盖上有凸缘（带通孔）的电动机图3机座不带底脚、端盖上有凸缘（带通孔）的电动机，图4机座带底脚，端盖上有凸缘（带螺孔）的电动机. 图5机座不带底脚，端盖上有凸缘（带螺孔）的电动机. 图6立式安装，机座不带底脚，端盖上有凸缘（带通孔），轴伸向下的电动机图7负载特性曲线的测定
.6 .8 ..10 .11 .12 21
2
表1电动机的结构及安装型式表2电动机的机座号、额定功率及额定转速nN的对应关系表3机座带底脚、端盖上无凸缘的电动机. 表4机座带底脚、端盖上有凸缘（带通孔）的电动机. 表5机座不带底脚、端盖上有凸缘（带通孔）的电动机表6·机座带底脚，端盖上有凸缘（带螺孔）的电动机。 表7机座不带底脚，端盖上有凸缘（带螺孔）的电动机
2
10 11
I JB/T12680—2016
表8 立式安装，机座不带底脚，端盖上有凸缘（带通孔），轴伸向下的电动机表9 电动机轴伸键的尺寸及公差表10 径向圆跳动公差表11 径向圆跳动及轴向圆跳动公差，表12 平行度公差表13 平面度公差... 表14 对称度公差表15 效率保证值表16 电气性能保证值的容差. 表17 不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）表18 空载时A计权声功率级的噪声数值表19 检验项目表20 出线端标志表A.1 控制器效率推荐值
.12 14 .14 .14 15 .15 15 .16 ..17 ....18 .18 ..19
22 .25
II JB/T126802016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、山东科汇电力自动化股份有
限公司、安徽皖南电机股份有限公司、山东荣成市荣佳动力有限公司、山东华力电机集团股份有限公司、 北京中纺锐力机电有限公司、上海电科电机科技有限公司、浙江金龙电机股份有限公司、上海德驱驰电气有限公司。
本标准参加起草单位：山东华普电机科技有限公司、山东德森机电科技股份有限公司、无锡市亨达电机有限公司、宁波安信数控技术有限公司、浙江西子富沃德电机有限公司、赣州发电设备成套制造有限公司、潍坊市电机一厂有限公司和西门子（中国）有限公司。
本标准主要起草人：黄坚、贾明全、陈虎生、王鸿鹊、王新力、高超、王庆东、程建军、吴艳红、 叶叶、陈仙根。
本标准为首次发布。
III JB/T12680-2016
SRM系列（IP55）开关磁阻调速电动机
技术条件（机座号63～355）
1范围
本标准规定了SRM系列（IP55）开关磁阻调速电动机的型式、基本参数及尺寸、技术要求、检验规则、试验方法、标志、包装及保用期。
本标准适用于SRM系列（IP55）开关磁阻调速电动机（机座号63～355）（以下简称电动机》。凡属本系列电动机所派生的各种系列电动机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅注日期的版本适用于本文件。凡是未标注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式，安装型式及接线盒位置的分类（IM代码） GB/T1032—2012三相异步电动机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400凸缘号55～1080 GB/T4942.1一2006旋转电机整体结构的防护分级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB12668.3一2012调速电气传动系统第3部分：电磁兼容性要求及其特定的试验方法 GB14711中小型旋转电机通用安全要求 GB/T217072008变频调速专用三相异步电动机绝缘规范 GB/T22719.1-2008 8交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝问绝缘第2部分：试验限值 JB/T11818—2014电机产品型号编制方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号、机座代号及转速代号三部分依次排列组成（按JB/T11818一2014的规定）。
示例： SRM-100L-1500
转速代号，表示额定转速为1500r/min 机座代号，表示中心高为100mm，L表示长机座系列代号，表示开关磁阻调速电动机
1 JB/T12680—2016
3.2电动机的外壳防护等级为IP55（按GB/T4942.1一2006的规定）。 3.3电动机的冷却方式为IC411或IC416（按GB/T1993一1993的规定）。 3.4电动机的结构及安装型式为：IMB3、IMB5、IMB6、IMB7、IMB8IMB14IMB34、IMB35、 IMV1.IMV3-IMV5.IMV6.IMV15.IM V17-IMV18.IMV19-IMV35和IMV37(按GB/T997 -2008的规定）。电动机按表1的规定制造。
表1电动机的结构及安装型式
机座号 63~112 63~160 180280 315355
结构及安装代号（IM） B14-B34、V18-V19
B3-B5.B6.B7.B8-B35、V1-V3-V5.V6.V15.V17、V35.V37
B3、B5、B35、V1 B3-B35V1
3.5电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的输入电压为直流514V。 3.7电动机应按下列额定功率制造：0.12kW，0.18kW，0.25kW，0.37kW，0.55kW，0.75kW，1.1kW. 1.5kW.2.2kW.3kW.4kW.5.5kW.7.5kw.11kw.15kw.18.5kW.22kw.30kW.37kw. 45kw,55kW.75kw.90kW,110kw.132kW.160kW.200kW,250kw.315kw。 3.8电动机的机座号、额定功率及额定转速nN的对应关系见表2。电动机的调速运行范围为50r/min～ 1.35nN。电动机在额定转速以下为恒转矩运行；在额定转速以上为恒功率运行。 3.9电动机的安装尺寸及公差应符合表3～表8的规定，外型尺寸应不大于表3～表8的规定，尺寸符号如图1图6所示。
表2电动机的机座号：额定功率及额定转速n的对应关系
额定转速 r/min 1 000 额定功率 kw
机座号
3000
1500
750
600
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
0.12 0.18 0.25 0.37 0.55 0.75 1.1 1.5
63M1 63M2 71M1 71M2 80M1 80M2 90S 90L
0.18 0.25 0.37 0.55 0.75 1.1
0.18 0.25 0.37 0.55
2
