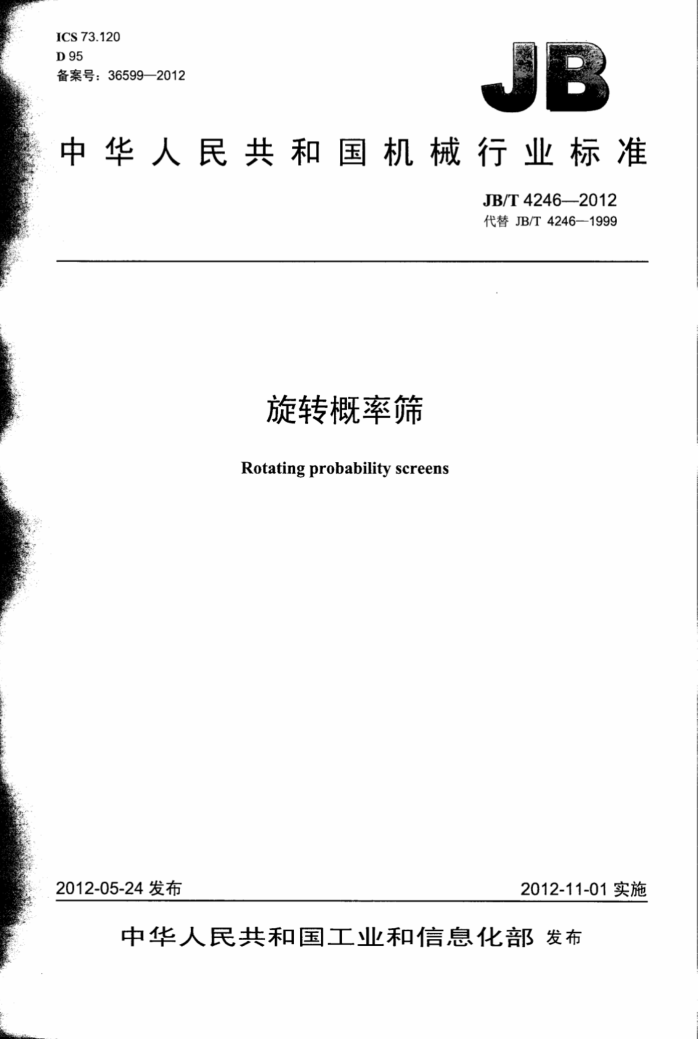

ICS73.120 D 95 备案号：36599—2012
中华人民共和国机械行业标准
JB/T4246—2012 代替JB/T4246—1999
旋转概率筛
Rotating probability screens
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 JB/T4246—2012
目 次
前言
I
范围 2 规范性引用文件 3 产品分类 4 技术要求.. 4.1 一般技术要求. 4.2 整机性能要求 4.3 主要零部件要求 4.4 装配要求。 4.5 安全防护要求. 4.6 外观质量要求. 4.7 成套供货范围
试验方法 6 检验规则. 6.1 检验分类 6.2出厂检验. 6.3 型式检验. 7标志、标签和使用说明书
5
...
..
..
包装、运输和贮存
R
建筑321---标准查询网 www.jz321.net JB/T4246--2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4246一1999《旋转概率筛》，与JB/T4246一1999相比主要技术变化如下：
-增加了产品的结构型式要求：增加了产品规格，取消了基本参数表中的电动机型号，调整了部分参数；修改了主要零部件的平等度和垂直度公差值：补充了型式检验的要求，完善了检验规则内容；一增加了包装标志的要求。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）提出并归口。 本标准起草单位：淮北矿山机器制造有限公司。 本标准主要起草人：陈庆来、胡善宏、李从军、杨新、黄嘉琳、陈之林。 本标准所代替标准的历次版本发布情况为：
-JB4246-1986-JB/T4246-1999。
II JB/T4246-2012
旋转概率筛
1范围
本标准规定了旋转概率筛的产品分类、技术要求、试验方法、检验规则、标志、标签和使用说明书、 包装、运输和贮存。
本标准适用于高水分的中细粒级原煤分级的旋转概率筛。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1243 传动用短节距精密滚子链、套筒链、附件和链轮 GB/T1720一1979漆膜附着力测定法 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T25706 矿山机械产品型号编制方法 JB/T5000.3 3重型机械通用技术条件第3部分：焊接件
3产品分类 3.1旋转概率筛是由电动机驱动，给料系统、筛分系统、排料系统和产品接受系统构成，给料、筛分和排料三个工序连续进行的机器。 3.2旋转概率筛的型号表示方法应符合GB/T25706的规定。型号表示方法如下：
S x L-□
筛盘直径，单位为分米（dm）概率旋转其他筛
标记示例：筛盘直径为2000mm的旋转概率筛，其标记为： SXL-20旋转概率筛
3.3旋转概率筛的基本参数应符合表1的规定。
1
建筑321---标准查询网 www.jz321.net JB/T4246—2012
6检验规则
6.1检验分类
旋转概率筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台旋转概率筛须经制造厂质量检验部门检验合格后方可出广，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验4.1.4~4.2和4.4~4.7。 6.3型式检验 6.3.1有下列情况之一时，旋转概率筛应进行型式检验：
a）新产品或老产品转厂生产时： b）正式生产后，产品结构、材料或工艺有较大改动，可能影响产品性能时： c）产品停产一年以上，恢复生产时； d）正常生产的产品：每三年进行一次检验： e）出厂检验结果与上次型式检验有较大差异时： f）国家质量监督检验机构提出型式检验要求时。
6.3.2型式检验应符合本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格，则判定型式检验不合格。 7标志、标签和使用说明书 7.1每台旋转概率筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，其内容应包括：
a）制造厂名称和地址： b）产品名称及型号： c）主要技术参数； d）产品执行的标准编号； e）出厂编号和制造日期。
7.2旋转概率筛的使用说明书应符合GB/T9969的规定。 7.3旋转概率筛的包装标志应符合GB/T191和GB/T6388的规定，并标明下列内容：
a）收货站及收货单位名称： b）发货站及发货单位名称： c）合同号、产品名称和型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
8包装、运输和贮存 8.1旋转概率筛的包装应符合GB/T13384的规定，并应符合陆路或水路运输要求。 8.2旋转概率筛可以整机装配或解体方式发运。电动机、减速器应采取防雨和防潮措施。电控柜应装箱包装。 8.3旋转概率筛外露加工表面应进行防腐处理，并用油纸或塑料薄膜包扎。其防腐期不应少于一年。 8.4旋转概率筛应随机附带下列技术文件：
a）产品质量合格证明文件： b）产品便使用说明书：
4 JB/T4246—2012
c）产品安装图： d）装箱清单和成套发货明细表。
8.5旋转概率筛存放时应垫平放稳，并与地面间保持不小于100mm的距离，不可堆放。露天存放时应有防雨、防晒和防积水措施。 8.6旋转概率筛每贮存一年，应进行一次养护。
烤
5
