JJG

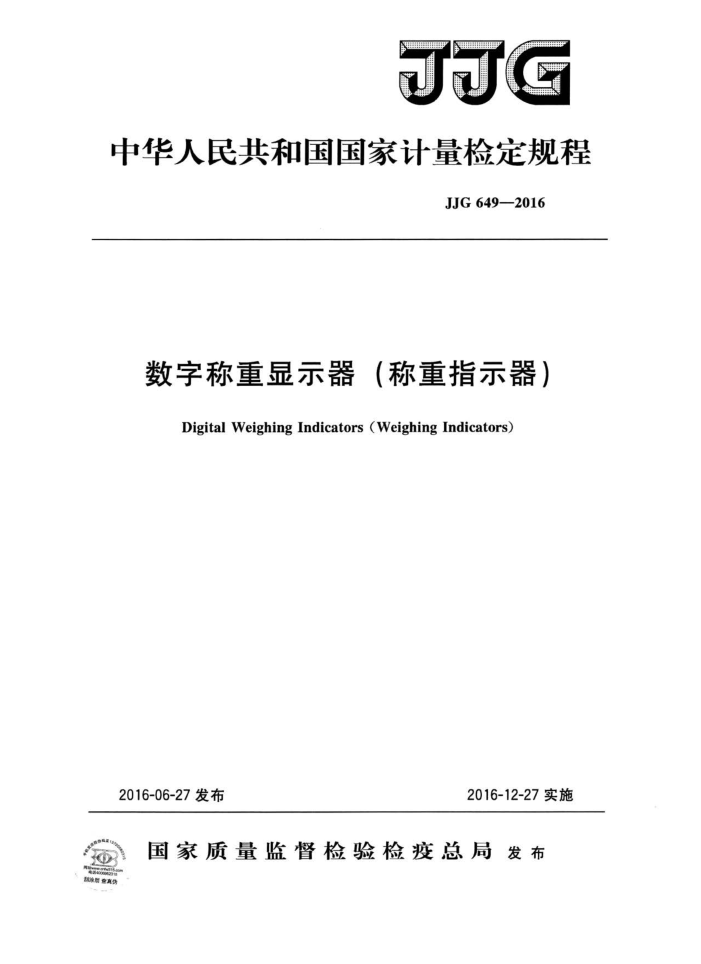

中华人民共和国国家计量检定规程
JJG649—2016
数字称重显示器（称重指示器）
Digital Weighing Indicators (Weighing Indicators)
2016-06-27发布
2016-12-27实施
国家质量监督检验检疫总局发布 JJG 649—2016
数字称重显示器（称重
指示器）检定规程 Verification RegulationforDigital
JJG649—2016 代替JJG649—1990
WeighingIndicators （WeighingIndicators)
归口单位：全国衡器计量技术委员会主要起草单位：山东省计量科学研究院
内蒙古自治区计量测试研究院
参加起草单位：陕西省计量科学研究院
上海耀华称重系统有限公司
江苏省计量科学研究院
本规程委托全国衡器计量技术委员会负责解释 JJG649—2016
本规程主要起草人：
鲁新光 （山东省计量科学研究院）史莉（山东省计量科学研究院）温宪光 （内蒙古自治区计量测试研究院）
参加起草人：
许倩玉（陕西省计量科学研究院）张宏社（上海耀华称重系统有限公司）刘炜（江苏省计量科学研究院） JJG649—2016
目 录
引言范围·
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) I
..
1 2 引用文件…. 3 术语. 3.1 数字称重显示器（称重指示器） 3.2 误差分配系数. 3. 3 信号电压. 3.4 最小输人电压
1
3.5 最大输人电压. 3.6 测量范围最小电压 3.7 测量范围最大电压 3.8 最小负载阻抗· 3.9 最大负载阻抗· 3.10 称重传感器模拟器 3.11 零点 3.12 扩展显示装置 3.13 阻抗模拟器 3.14 指示器的实际分度值 3.15 指示器的检定分度值 3.16 检定分度数 3.17 检定分度值 3.18 每个检定分度值对应的最小输入信号电压 4 概述
.
..
计量性能要求· 5. 1 准确度等级 5. 2 准确度等级的划分. 5.3 检定分度值eind 5. 4 多分度指示器的附加要求. 5.5 最大允许误差. 5.6 置零准确度 5.7 重复性· 6 通用技术要求· 6.1 安全性 6.2 扩展指示装置 6.3 结果的指示·
5 JJG649—2016
6.4置零装置及零点跟踪装置· 6.5计量法制标志和说明性标识 7计量器具控制…· 7. 1 检定条件 7. 2 检定项目及检定方法· 8检定结果的处理：
(5) (5) (5) (5) (7) (8) (8) (9) (13) (15) (17) (18)
检定周期附录A 误差计算方法附录B 检定记录格式（推荐性）附录 C 检定证书内页格式（推荐性）附录 D 检定结果通知书内页格式（推荐性）附录E 缩写与符号
9
1 JJG649—2016
引言
本规程是对JJG649一1990《数字称重显示器》检定规程的修订。 本规程在编制格式上执行了JJF1002一2010《国家计量检定规程编写规则》。与
JG649一1990相比，除编辑性修改外主要有以下变化：
增加术语内容（3)；一准确度等级以和表示，替代原规程的3级和4级准确度等级表示法
(5. 1);
以检定分度数划分准确度等级，取消原规程与所配衡器准确度等级的相关性
(5. 2);
最大允许误差以误差分配系数pind的倍数替代原规程的0.7倍数（5.5）；增加计量法制标志和说明性标识（6.5）；增加称重传感器等检定设备（7.1.1）；计量单位采用无量纲单位，替代原规程的以质量单位为计量单位。 删除响应时间检定项目；删除预热时间技术要求；删除安全性能要求及其检定方法；删除抗干扰性能检定相关内容；删除鉴别力、温度、供电电源检定项目；增加附录A误差计算方法；增加附录B检定记录格式（推荐性）； -增加附录C检定证书内页格式；增加附录D检定结果通知书内页格式； -增加附录E缩写与符号。
本规程历次发布的情况为：
JJG649—1990《数字称重显示器》。
Ⅲ JJG649—2016
数字称重显示器（称重指示器）检定规程
1范围
本规程适用于和血准确度等级的非自动衡器数字称重显示器的检定。 注：数字称重显示器又称为称重指示器，以下简称指示器。
2引用文件
本规程引用了以下文件： JJG99码 JJF1181衡器计量名词术语及定义 OIMLR76:2006(E) 《非自动衡器》（Non-automaticweighinginstruments）上述文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文
件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语
JJF1181《衡器计量名词术语及定义》和OIMLR76《非自动衡器》中界定的以及以下术语适用于本规程。 3.1数字称重显示器（称重指示器）digitalweighingindicators（weighingindicators）
衡器中对称重传感器的输出信号进行模-数转换（可选）和进一步数据处理，并显示称重结果的电子装置。
习惯上分为数字式和模拟式两种。 接收数字信号的指示器为数字式称重指示器，接收模拟信号的指示器为模拟式称重
指示器。
注：无论是数字式称重指示器或者模拟式称重指示器均为数字指示形式。 3.2误差分配系数apportioningfactorofmpe（pind）
为指示器的误差分配系数，该系数与拟配衡器的最大允许误差相乘为指示器的误差限。 3.3信号电压signalvoltage
输入到模拟式指示器信号接收端的电压。
3.4最小输人电压minimuminputvoltage（Umin）
指示器的最小模拟静载荷信号值，由承载器产生的允许输入且仍能满足本规程要求的相当于衡器空载时称重传感器输出的电压最小值。 3.5最大输人电压maximuminputvoltage（Umin）
指示器达到最大检定分度数nind对应的信号电压值，是允许输入且仍能满足本规程要求的输入信号电压。
1 JJG649—2016
3.6测量范围最小电压measuringrangeminimumvoltage（UmRmin）
指示器允许输入且仍能满足本规程要求的信号电压最小值。 3.7测量范围最大电压measuringrangemaximumvoltage（UmRmax）
指示器允许输入且仍能满足本规程要求的信号电压最大值。 3.8最小负载阻抗minimumloadimpedance（RLmin）
受指示器激励电源或其他因素限制所确定的指示器允许的传感器最小输入阻抗。 3.9最大负载阻抗maximumloadimpedance（RLmax）
受指示器允许的信号源最大内阻或其他限制因素确定的指示器允许的传感器最大输出阻抗。 3.1o称重传感器模拟器loadcellsimulator
可模拟称重传感器标准输出信号的一种装置，用于检定指示器，其输出电压范围等于激励电压与所模拟传感器灵敏度的积。 3.11零点zero
在指示器信号输入端施加相当于衡器空秤的载荷信号。 3.12扩展显示装置extendeddisplayingdevice
根据手动指令，将指示器的实际分度值（dind）暂时转换为小于检定分度值（eind）的装置。 3.13阻抗模拟器impedancesimulator
与电阻应变式称重传感器模拟器（或传感器）连接使用，能够模拟单只（或多只）传感器输入阻抗的设备。 3.14指示器的实际分度值actualscaleintervalforindicator（dind）
指示器两个相邻示值的差，是一无量纲的数。 3.15指示器的检定分度值verificationscaleintervalforIndicator（eind）
等于指示器的实际分度值，用于对指示器准确度分级和检定，是一无量纲的数。
3.16检定分度数numberofverificationscaleintervals（n）
为指示器输入信号电压范围与每个检定分度值对应的最小输人信号电压之比。 指示器的最大检定分度数nind为指示器最大输入信号电压范围与每个检定分度值对
应的最小输人信号电压之比。 3.17检定分度值verificationscaleinterval（e）
为拟配衡器检定分度值，用于对指示器拟配衡器的准确度分级和检定，是以质量单位表示的值。 3.18每个检定分度值对应的最小输入信号电压minimuminputvoltageperverification scaleinterval(umin)
为指示器最大输人信号电压范围与指示器最大检定分度数的商。 4概述
本规程所指的指示器，是非自动衡器中显示被称物品的重量示值以及其他示值的一个模块。 2 JJG
中华人民共和国国家计量检定规程
JJG649—2016
数字称重显示器（称重指示器）
Digital Weighing Indicators (Weighing Indicators)
2016-06-27发布
2016-12-27实施
国家质量监督检验检疫总局发布 JJG 649—2016
数字称重显示器（称重
指示器）检定规程 Verification RegulationforDigital
JJG649—2016 代替JJG649—1990
WeighingIndicators （WeighingIndicators)
归口单位：全国衡器计量技术委员会主要起草单位：山东省计量科学研究院
内蒙古自治区计量测试研究院
参加起草单位：陕西省计量科学研究院
上海耀华称重系统有限公司
江苏省计量科学研究院
本规程委托全国衡器计量技术委员会负责解释 JJG649—2016
本规程主要起草人：
鲁新光 （山东省计量科学研究院）史莉（山东省计量科学研究院）温宪光 （内蒙古自治区计量测试研究院）
参加起草人：
许倩玉（陕西省计量科学研究院）张宏社（上海耀华称重系统有限公司）刘炜（江苏省计量科学研究院） JJG649—2016
目 录
引言范围·
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) I
..
1 2 引用文件…. 3 术语. 3.1 数字称重显示器（称重指示器） 3.2 误差分配系数. 3. 3 信号电压. 3.4 最小输人电压
1
3.5 最大输人电压. 3.6 测量范围最小电压 3.7 测量范围最大电压 3.8 最小负载阻抗· 3.9 最大负载阻抗· 3.10 称重传感器模拟器 3.11 零点 3.12 扩展显示装置 3.13 阻抗模拟器 3.14 指示器的实际分度值 3.15 指示器的检定分度值 3.16 检定分度数 3.17 检定分度值 3.18 每个检定分度值对应的最小输入信号电压 4 概述
.
..
计量性能要求· 5. 1 准确度等级 5. 2 准确度等级的划分. 5.3 检定分度值eind 5. 4 多分度指示器的附加要求. 5.5 最大允许误差. 5.6 置零准确度 5.7 重复性· 6 通用技术要求· 6.1 安全性 6.2 扩展指示装置 6.3 结果的指示·
5 JJG649—2016
6.4置零装置及零点跟踪装置· 6.5计量法制标志和说明性标识 7计量器具控制…· 7. 1 检定条件 7. 2 检定项目及检定方法· 8检定结果的处理：
(5) (5) (5) (5) (7) (8) (8) (9) (13) (15) (17) (18)
检定周期附录A 误差计算方法附录B 检定记录格式（推荐性）附录 C 检定证书内页格式（推荐性）附录 D 检定结果通知书内页格式（推荐性）附录E 缩写与符号
9
1 JJG649—2016
引言
本规程是对JJG649一1990《数字称重显示器》检定规程的修订。 本规程在编制格式上执行了JJF1002一2010《国家计量检定规程编写规则》。与
JG649一1990相比，除编辑性修改外主要有以下变化：
增加术语内容（3)；一准确度等级以和表示，替代原规程的3级和4级准确度等级表示法
(5. 1);
以检定分度数划分准确度等级，取消原规程与所配衡器准确度等级的相关性
(5. 2);
最大允许误差以误差分配系数pind的倍数替代原规程的0.7倍数（5.5）；增加计量法制标志和说明性标识（6.5）；增加称重传感器等检定设备（7.1.1）；计量单位采用无量纲单位，替代原规程的以质量单位为计量单位。 删除响应时间检定项目；删除预热时间技术要求；删除安全性能要求及其检定方法；删除抗干扰性能检定相关内容；删除鉴别力、温度、供电电源检定项目；增加附录A误差计算方法；增加附录B检定记录格式（推荐性）； -增加附录C检定证书内页格式；增加附录D检定结果通知书内页格式； -增加附录E缩写与符号。
本规程历次发布的情况为：
JJG649—1990《数字称重显示器》。
Ⅲ JJG649—2016
数字称重显示器（称重指示器）检定规程
1范围
本规程适用于和血准确度等级的非自动衡器数字称重显示器的检定。 注：数字称重显示器又称为称重指示器，以下简称指示器。
2引用文件
本规程引用了以下文件： JJG99码 JJF1181衡器计量名词术语及定义 OIMLR76:2006(E) 《非自动衡器》（Non-automaticweighinginstruments）上述文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文
件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语
JJF1181《衡器计量名词术语及定义》和OIMLR76《非自动衡器》中界定的以及以下术语适用于本规程。 3.1数字称重显示器（称重指示器）digitalweighingindicators（weighingindicators）
衡器中对称重传感器的输出信号进行模-数转换（可选）和进一步数据处理，并显示称重结果的电子装置。
习惯上分为数字式和模拟式两种。 接收数字信号的指示器为数字式称重指示器，接收模拟信号的指示器为模拟式称重
指示器。
注：无论是数字式称重指示器或者模拟式称重指示器均为数字指示形式。 3.2误差分配系数apportioningfactorofmpe（pind）
为指示器的误差分配系数，该系数与拟配衡器的最大允许误差相乘为指示器的误差限。 3.3信号电压signalvoltage
输入到模拟式指示器信号接收端的电压。
3.4最小输人电压minimuminputvoltage（Umin）
指示器的最小模拟静载荷信号值，由承载器产生的允许输入且仍能满足本规程要求的相当于衡器空载时称重传感器输出的电压最小值。 3.5最大输人电压maximuminputvoltage（Umin）
指示器达到最大检定分度数nind对应的信号电压值，是允许输入且仍能满足本规程要求的输入信号电压。
1 JJG649—2016
3.6测量范围最小电压measuringrangeminimumvoltage（UmRmin）
指示器允许输入且仍能满足本规程要求的信号电压最小值。 3.7测量范围最大电压measuringrangemaximumvoltage（UmRmax）
指示器允许输入且仍能满足本规程要求的信号电压最大值。 3.8最小负载阻抗minimumloadimpedance（RLmin）
受指示器激励电源或其他因素限制所确定的指示器允许的传感器最小输入阻抗。 3.9最大负载阻抗maximumloadimpedance（RLmax）
受指示器允许的信号源最大内阻或其他限制因素确定的指示器允许的传感器最大输出阻抗。 3.1o称重传感器模拟器loadcellsimulator
可模拟称重传感器标准输出信号的一种装置，用于检定指示器，其输出电压范围等于激励电压与所模拟传感器灵敏度的积。 3.11零点zero
在指示器信号输入端施加相当于衡器空秤的载荷信号。 3.12扩展显示装置extendeddisplayingdevice
根据手动指令，将指示器的实际分度值（dind）暂时转换为小于检定分度值（eind）的装置。 3.13阻抗模拟器impedancesimulator
与电阻应变式称重传感器模拟器（或传感器）连接使用，能够模拟单只（或多只）传感器输入阻抗的设备。 3.14指示器的实际分度值actualscaleintervalforindicator（dind）
指示器两个相邻示值的差，是一无量纲的数。 3.15指示器的检定分度值verificationscaleintervalforIndicator（eind）
等于指示器的实际分度值，用于对指示器准确度分级和检定，是一无量纲的数。
3.16检定分度数numberofverificationscaleintervals（n）
为指示器输入信号电压范围与每个检定分度值对应的最小输人信号电压之比。 指示器的最大检定分度数nind为指示器最大输入信号电压范围与每个检定分度值对
应的最小输人信号电压之比。 3.17检定分度值verificationscaleinterval（e）
为拟配衡器检定分度值，用于对指示器拟配衡器的准确度分级和检定，是以质量单位表示的值。 3.18每个检定分度值对应的最小输入信号电压minimuminputvoltageperverification scaleinterval(umin)
为指示器最大输人信号电压范围与指示器最大检定分度数的商。 4概述
本规程所指的指示器，是非自动衡器中显示被称物品的重量示值以及其他示值的一个模块。 2
