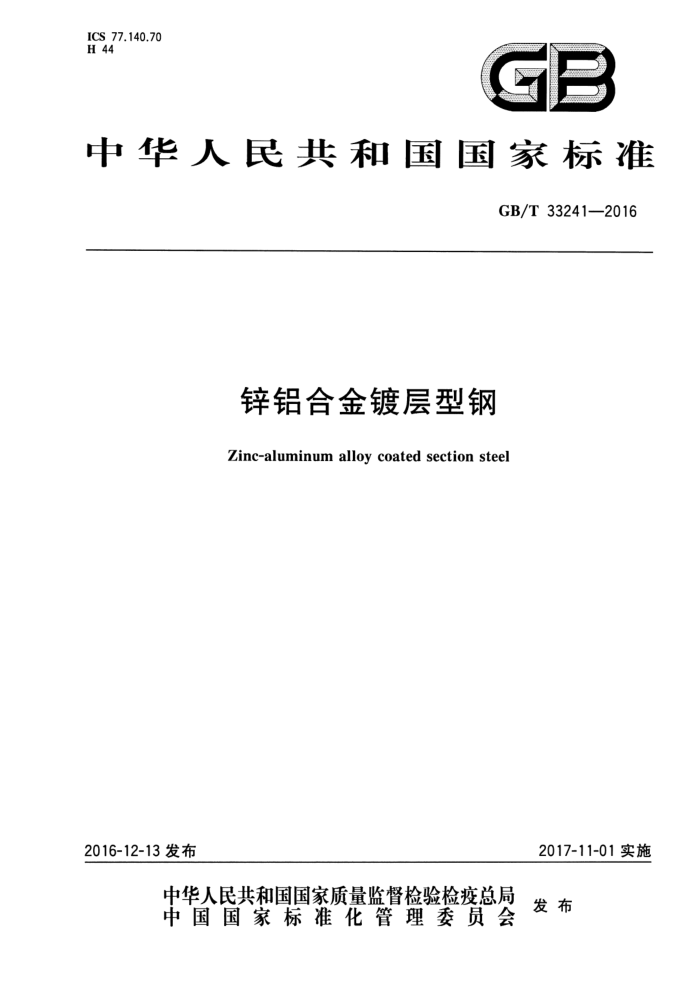

ICS 77.140.70 H 44
GB
中华人民共和国国家标准
GB/T33241—2016
锌铝合金镀层型钢
Zinc-aluminum alloy coated section steel
2017-11-01实施
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 33241—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：厦门新钢金属制品有限公司、厦门宝飞达道桥新技术有限公司、冶金工业信息标
准研究院、福建海西防护新材料联合研究院有限公司、厦门鑫宁钢材有限公司。
本标准主要起草人：郑玉飞、郑棚、刘宝石、郑榆、王玉婕、郑龙、郑剑伟。
一 GB/T33241—2016
4代号、型号和示例
4.1 代号
型钢的代号为ZA(Z表示Zn，A代表Al)。 4.2 型号
锌铝型钢的型号由型钢类别、型钢规格组成。按以下方式表示：
口十口
型钢规格，单位为毫米（mm）型钢类别
4.3 示例
规格为300mmX300mm×10mm×15mm的锌铝合金镀层H型钢，其表示方法为：
ZAHM300X300×10X15
订货内容
5
按本标准订货的合同应包括以下主要内容： a) 产品名称； b) 标准编号； c) 型钢规格； d) 重量或数量； e) 特殊要求。
6 技术要求 6.1材料 6.1.1 型钢母材
型钢母材应符合GB/T706或GB/T11263等标准的规定。 6.1.2 锌铝合金锭
锌铝合金锭的化学成分应符合YS/T310的规定。 6.1.3 锌锭
锌锭应符合GB/T470的规定。 6.2镀层 6.2.1外观 6.2.1.1 镀层表面应平滑，不应有起皮、漏镀、锌刺、滴瘤和结渣等缺陷。
2 GB/T 33241—2016
表2检验项目、取样数量、取样方法和试验方法
取样部位
序号 1 2 3 镀层后型钢的力学性能、弯曲性能应满足GB/T706、GB/T11263等相关标准的要求。必要时，应对这些项目进
取样数量逐根
试验方法 7.3.1 7.3.2 7.3.3
检验项目外观镀层质量镀层中铝含量
不同支不同支
3 6
行检验。
7.2镀层检查 7.2.1 外观试验
采用矫正视力在正常的照明环境下目视检查。 7.2.2 镀层质量和镀层厚度试验 7.2.2.1 称量法
按GB/T13825要求进行。 7.2.2.2 磁性法
按GB/T4956要求进行。测试时，测试点应均匀分布，每面至少5个记录值，离边缘距离不小于 10mm。根据产品规格，可增加测试点记录值。 7.2.2.3 横截面法
按GB/T6462要求进行。
7.2.3 镀层中铝含量
按GB/T3082一2008中附录A的规定进行检验。
7.2.4附着性试验
只要镀层与基体的附着力能满足制件在使用和一般操作条件下的要求，通常不需专门测试镀层与基体之间的结合力。若需方有特殊要求，可由供需双方协商确定附着性的试验方法。
检验规则
8
8.1 检查和验收
型钢的检查和验收由供方质量监督部门进行。需方有权对本标准或合同规定的任一检验项目进行检查和验收。 8.2 组批规则
型钢应成批验收。每批由同一炉号、同一尺寸规格的型钢组成。每批不大于60t。
4 GB/T 33241—2016
8.3 取样部位和取样数量
每批型钢的取样部位和取样数量应符合表2的规定。 8.4 复验与判定
型钢的复验与判定应符合GB/T2101的规定。 8.5 数值修约
数值修约应符合YB/T081的规定。
9 包装、标志、质量证明书、搬运、堆放和贮存
9.1包装 9.1.1 包捆的捆扎用型钢框架、螺栓的连接形式，或打包带捆扎形式，包装物应做防腐处理。型钢捆应端部整齐，层次分明，厚薄基本一致。包装应牢固，保证在运输过程中包捆不松动，避免型钢之间、型钢与包装物之间相互摩擦，损坏镀层。 9.1.2 2除9.1.1规定外，型钢的包装应符合GB/T2101的规定。 9.2 标志和质量证明书
型钢标志和质量证明书应符合GB/T2101的规定， 9.3 搬运、堆放和贮存
型钢的搬运、堆放和贮存应注意装卸和放置场所，不得损坏包装使产品变形或镀层受到损坏。
5
