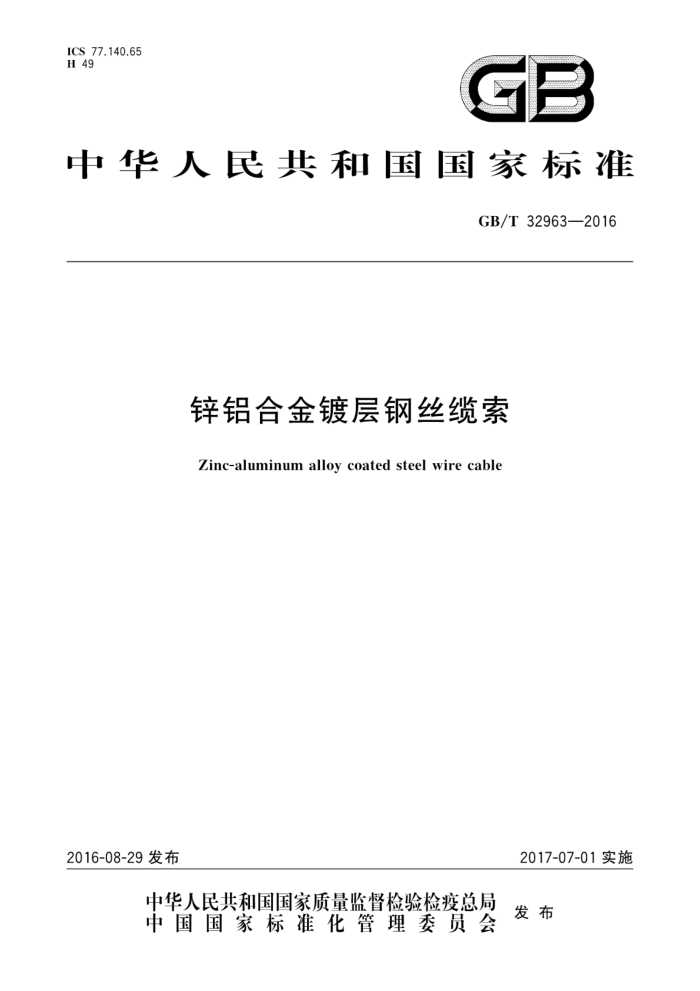

ICS 77.140.65 H 49
GB
中华人民共和国国家标准
GB/T32963—2016
锌铝合金镀层钢丝缆索
Zinc-aluminum alloy coated steel wire cable
2016-08-29发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32963—2016
目 次
前言范围
规范性引用文件 3 术语和定义符号
2
4
结构形式、型号与规格 6 技术要求
5
试验方法· 检验规则标志、包装、运输和储存，
16
8
24
附录A（规范性附录） 预制平行锌铝合金镀层钢丝索股主要技术参数附录B（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索主要技术参数· 附录C（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索锚具主要尺寸... 附录D（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索弯曲疲劳试验· 附录E（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索静态水密性试验附录F（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索动态水密性试验· 附录G（规范性附录） 热挤聚乙烯锌铝合金镀层钢丝拉索索体断面排列图
25
26 28 29 30
31
63 GB/T32963—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：江苏法尔胜缆索有限公司、湖北宜昌市住房和城乡建设委员会、广东省公路建设
有限公司、江苏法尔胜股份有限公司、江阴华新钢缆有限公司、冶金工业信息标准研究院、广东省公路建设有限公司虎门二桥分公司。
本标准主要起草人：赵军、李向东、吴玉刚、薛花娟、汤凯、袁庆华、崖岗、代希华、周昌栋、周祝兵、 陈华青、王林烽、王玲君、任翠英，
= GB/T32963—2016
锌铝合金镀层钢丝缆索
1范围
本标准规定了锌铝合金镀层钢丝缆索的术语和定义、符号、结构形式、规格与型号、技术要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于悬索桥主缆用预制平行锌铝合金镀层钢丝索股、斜拉桥用热挤聚乙烯锌铝合金镀层
钢丝拉索，悬索桥锌铝合金镀层钢丝吊索可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法 GB/T 223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T 223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T 223.37 钢铁及合金化学分析方法 蒸馏分离-靛酚蓝光度法测定氮量 GB/T 223.40 钢铁及合金 锯含量的测定 氯磺酚S分光光度法 GB/T 223.62 钢铁及合金化学分析方法 ：乙酸丁酯萃取光度法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 云高碘酸钠（钾）光度法测定锰量 GB/T 223.67 钢铁及合金 硫含量的测定 次甲基蓝分光光度法 GB/T 223.69 钢铁及合金 碳含量的测定 管式炉内燃烧后气体容量法 GB/T 223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1839 钢产品镀锌层质量试验方法 GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2972 镀锌钢丝锌层硫酸铜试验方法 GB/T 2976 金属材料线材缠绕试验方法 GB/T 3077 合金结构钢 GB/T4162一2008锻轧钢棒超声检测方法 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 4956 磁性基体上非磁性覆盖层 覆盖层厚度测量磁性法
1 GB/T32963—2016
GB/T5796.2一2005梯形螺纹第2部分：直径与螺距系列 GB/T6402—2008钢锻件超声检测方法 GB/T7233.1 铸钢件超声检测第1部分：一般用途铸钢件 GB/T 9443 铸钢件渗透检测 GB/T 9444 铸钢件磁粉检测 GB/T 17101 桥梁缆索用热镀锌钢丝 GB/T18365 斜拉桥热挤聚乙烯高强钢丝拉索技术条件 GB/T 20492 锌-5%铝-混合稀土合金镀层钢丝、钢绞线 GB/T 21839 预应力混凝土用钢材试验方法 GB/T22315 金属材料弹性模量和泊松比试验方法 GB/T 23257 埋地钢质管道聚乙烯防腐层 CJ/T 297 桥梁缆索用高密度聚乙烯护套料 HG/T3949 美纹纸压敏胶粘带 NB/T47013.4—2015承压设备无损检测 第4部分：磁粉检测 JB/T 6402 大型低合金钢铸件 JT/T395 悬索桥预制主缆丝股技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
锌铝合金镀层钢丝 zinc-aluminum alloy coated steel wire 将光面钢丝表面采用熔融热浸镀方式，生成锌铝合金镀层的钢丝。其中镀层中铝含量在4.2%～
7.2%。 3.2
锌铝合金镀层钢丝缆索zinc-aluminumalloycoatedsteelwirecable 采用锌铝合金钢丝制成的缆索。包括悬索桥主缆用预制平行锌铝合金镀层钢丝索股和斜拉桥用热
挤聚乙烯锌铝合金镀层钢丝拉索。 3.3
预制平行锌铝合金镀层钢丝索股 prefabricated parallel zinc-aluminum alloycoated steel wire strand 将若干根锌铝合金镀层钢丝按一定的排列规律平行组编在一起，并按一定距离缠绕高强聚酯纤维
带，索端用锚具锚固。 3.4
热挤聚乙烯锌铝合金镀层钢丝拉索zinc-aluminumalloycoatedsteelwirecablewithhotextrusion polyethylene
将一定数量锌铝合金镀层钢丝轻度扭绞，扭绞角度为（30.5）°，并缠绕高强聚酯纤维带，在其表面
热挤高密度聚乙烯防护套，索端用锚具锚固，锚具与索体间进行有效防腐密封处理。 3.5
锚具anchorage 索体与结构的连接部件，索体拉力通过其传递给结构。
3.6
公称破断索力 nominalbreakingloadofthecable 锌铝合金镀层钢丝标准抗拉强度与索体钢丝束内钢丝的公称截面积的乘积。
2 GB/T32963—2016
2
b) 双拉杆式
说明： 1- 热铸锚具； 2- 索体。
图1（续）
5.1.1.2 热挤聚乙烯锌铝合金镀层钢丝拉索结构示意图见图2。
3
2
1
4
说明：
锚杯； 2 锚圈；
连接筒；索体。
3- 1
图2 热挤聚乙烯锌铝合金镀层钢丝拉索结构示意图
5.1.1.3 预制平行锌铝合金镀层钢丝索股断面呈六边形，断面结构示意图见图3。
说明：
标志丝； 2- 标准丝；
高强聚酯纤维带；锌铝合金镀层钢丝。
3- X
图3预制平行锌铝合金镀层钢丝索股断面结构示意图
4 GB/T32963—2016
5.1.1.4热挤聚乙烯锌铝合金镀层钢丝拉索索体防护采用热挤双层高密度聚乙烯（HDPE)护套，索体断面结构示意图见图4。
说明：
外层彩色高密度聚乙烯护套：内层黑色高密度聚乙烯护套；高强聚酯纤维带；锌铝合金镀层钢丝：抗风雨振构造示意。
1- 2- 3- 4- 5-
图4热挤聚乙烯锌铝合金镀层钢丝拉索索体断面结构示意图
5.1.2锚具 5.1.2.1预制平行锌铝合金镀层钢丝索股锚固结构为热铸锚，采用垫板或双拉杆调整索股长度，其组成部件包括锚杯、盖板、分丝板等。 5.1.2.2热挤聚乙烯锌铝合金镀层钢丝拉索锚固结构为冷铸镦头铺，采用螺纹调整拉索长度，其组成部件包括锚杯、锚圈、盖板、分丝板、连接筒等。 5.1.2.3热挤聚乙烯锌铝合金镀层钢丝拉索两端安装锚具保护罩。 5.1.2.4热挤聚乙烯锌铝合金镀层钢丝拉索梁端预埋钢管端采用锥形拉索防护罩和拉索密封罩。 5.1.2.5 预制平行锌铝合金镀层钢丝索股锚具结构示意图见图5。
a）端面承压式
b) 双拉杆式
说明：
锚具；锌铜合金；索体。
1~
2 3
图5预制平行锌铝合金镀层钢丝索股锚具结构示意图
5.1.2.6 热挤聚乙烯锌铝合金镀层钢丝拉索梁端结构示意图见图6。
5
