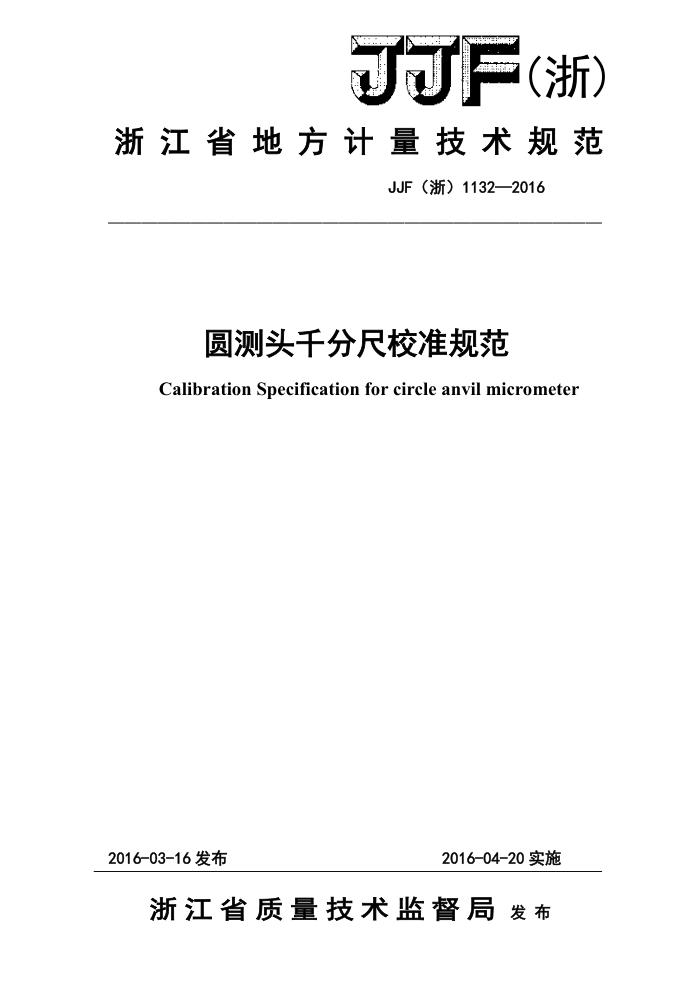

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1132—2016
圆测头千分尺校准规范 Calibration Specification for circle anvil micrometer
2016-04-20实施
2016-03-16发布
浙江省质量技术监督局 发布 JJF（浙）1132-2016
圆测头于分尺校准规范 Calibration Specification for circle anvil micrometer
JJF（浙)1132-2016
归口单位： 浙江省质量技术监督局主要起草单位： 浙江省计量科学研究院
杭州市质量技术监督检测院
浙江省方正校准有限公司
温州市计量技术研究院嘉兴市计量检定测试院
参加起草单位：萧山区质量计量监测中心
本规范技术条文由起草单位负责解释 JJF（浙)1132-2016
主要起草人：
黄伟城（浙江省计量科学研究院）陆益（浙江省计量科学研究院）邓丽芬（杭州市质量技术监督检测院）汪正亚（浙江省方正校准有限公司）江涛（温州市计量技术研究院）沈丹（嘉兴市计量检定测试院）
参加起草人：
吴国伟（萧山区质量计量监测中心）
II JJF（浙)1132-2016
目录
引言 1 范围 2 引用文件 3 术语和计量单位 3.1示值变动性 4概述 5计量特性 5. 1 测微螺杆的轴向窜动和径向摆动 5. 2 测砧与测微螺杆测量面的相对偏移量 5.3 测力 5. 4 刻线宽度及宽度差 5. 5 微分筒锥面的端面棱边至固定套筒刻线面的距离 5. 6 微分筒锥面的端面与固定套筒毫米刻线的相对位置 5.7 测头的球面半径 5.8 测量面的平面度 5. 9 示值变动性 5.10 漂移 5.11 示值误差
(III)
(1) (1) (1) (1) (1) (2) (2) 2) (3) (3) (3) (3) (3) (3) (3) (3) 3) (3) (4) (4) (4) (4) (5) (5) 6) (7) (7)
(
(
5.12 细分误差 5.13 校对用量杆尺寸偏差和尺寸变动量 6 校准条件 6.1 环境条件 6.2 校准项目和校准设备
校准方法 7. 1 测微螺杆的轴向窜动和径向摆动 7. 2 测砧与测微螺杆测量面的相对偏移量 7. 3 测力 7. 4 刻线宽度及宽度差
7
(
III JJF（浙）1132-2016
(7) (7) (7) (7) (8) (8) (8) (8) (9) (9) (9) (10) (14)
7. 5 微分筒锥面的端面棱边至固定套筒刻线面的距离 7. 6 微分筒锥面的端面与固定套筒毫米刻线的相对位置 7. 7 测头的球面半径 7.8 测量面的平面度 7. 9 示值变动性 7. 10 漂移 7.11 示值误差 7.12细分误差 7.137 校对用量杆尺寸偏差和尺寸变动量 8 校准结果表达 9复校时间间隔附录A 圆测头千分尺示值误差测量结果的不确定度评定附录 B 校准证书或校准报告内容
IV JJF(浙)11322016
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 2《测量不确定度评定与表示》、JJG21-2008《千分尺检定规范》共同构成圆测头千分尺的计量技术法规
本技术规范首次发布。
III JJF(浙)1132-2016
圆测头分尺校准规范
1范围
本规范适用于分度值/分辨力为0.001mm、0.01mm，测量上限至100mm的圆测头千分尺的校准。 2 引用文献
JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJG21-2008千分尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用本规范。 3术语和计量单位 3.1示值变动性
在一组重复性测量条件下进行多次测量示值的最大值与最小值之差。 4概述
圆测头千分尺是应用螺旋副结构，将回转运动变为直线运动的计量器具，其测微螺杆为圆头形状，固定测有圆头和平面二种形状。主要用于测量各种工件外尺寸。它由尺架、固定测砧、测微螺杆、测力装置、锁紧装置和读数装置等组成。其外形结构如图1、图2、图3所示。
23
4 5 6
7
团 E8
7 0.01mm
0-25mn
图1双圆测头千分尺
1一尺架2一圆头固定测砧3—测微螺杆4—锁紧装置5一固定套筒6一微分筒7一测力装置8一护板装置
1 JJF(浙)1132-2016
?
0.01mm 0-25mm
图2 单圆测头千分尺
1一尺架2—平面固定测砧3—测微螺杆4一锁紧装置5一固定套筒6—微分筒7—测力装置8一护板装置
3
4
2
5
25.000
?
0.001mm 25-50mm
?
图3数显圆测头千分尺
1—尺架2一圆头固定测砧3一测微螺杆4—微分筒5—测力装置6—显示屏7一护板装置
5计量特性 5.1测微螺杆的轴向窜动和径向摆动测微螺杆的轴向窜动和径向摆动应不大于0.01mm。 5.2测砧与测微螺杆测量面的偏移量测砧与测微螺杆测量面的偏移量应不超过表1的规定。
表1测砧与测微螺杆测量面的偏移
测量范围上限/mm
偏移量/mm
25 50 75 100
0. 05 0.08 0.13 0.15
5.3测力
圆测头千分尺的测力系指测微螺杆测量面与量具测力仪平面接触时所作用的
