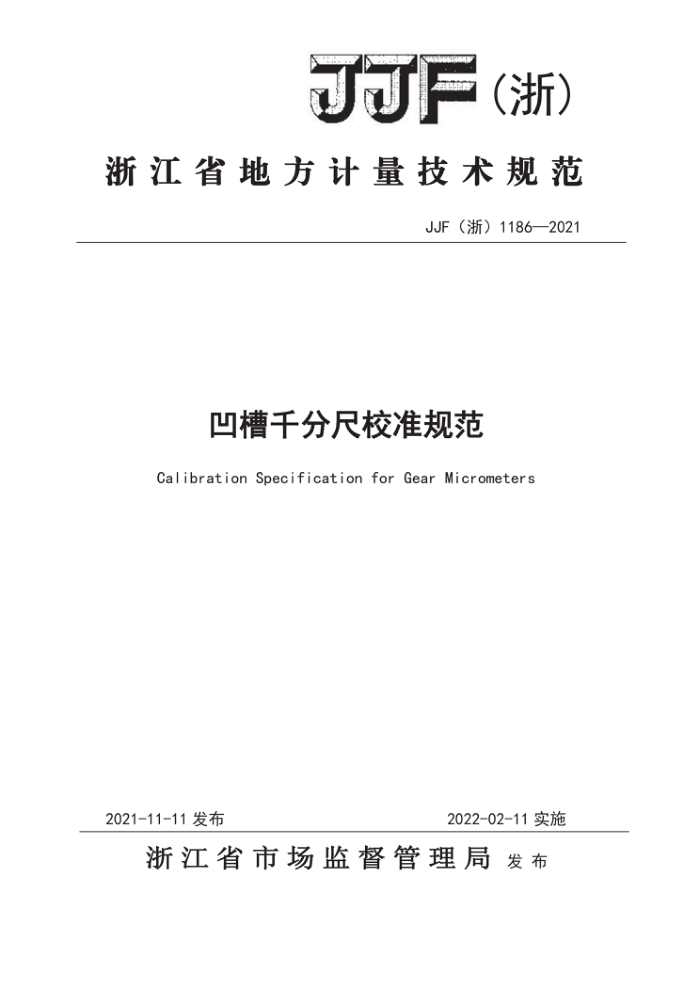

JJF（浙）1186-2021
凹槽千分尺校准规范
Calibration Specification for Gear Micrometers
2022-02-11实施
2021-11-11发布
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、GB/T1217《公法线千分尺》共同构成支撑本校准规范编写制订工作的基础性系列规范。
本技术规范首次发布。
1 范围
本规范适用于分度值为0.01mm，测量上限至100mm 的凹槽千分尺的校准。
2 概述
凹槽千分尺是应用螺旋副原理，把测微螺杆的旋转角度转换成测微螺杆的轴向位移，主要用于测量凹槽内/外孔和管材内外凹槽深度和位置关系的一种计量器具。它由活动测头、固定测头、活动测杆、固定套管、微分筒、外测量面、内测量面、帽体组成。其外形结构如图1、图 2所示。
3 计量特性
3.1 标尺标记宽度及宽度差
固定套管的毫米标尺标记和微分筒上的标尺标记宽度为（0.08～0.20）mm;标尺标记宽度差应不大于0.03mm。
3.2 测力和测力变化
凹槽千分尺的活动测头外测量面/内测量面与数显量仪测力仪的测力盘测量面接触时的测力应为（5～10）N，测力变化不大于2N。
