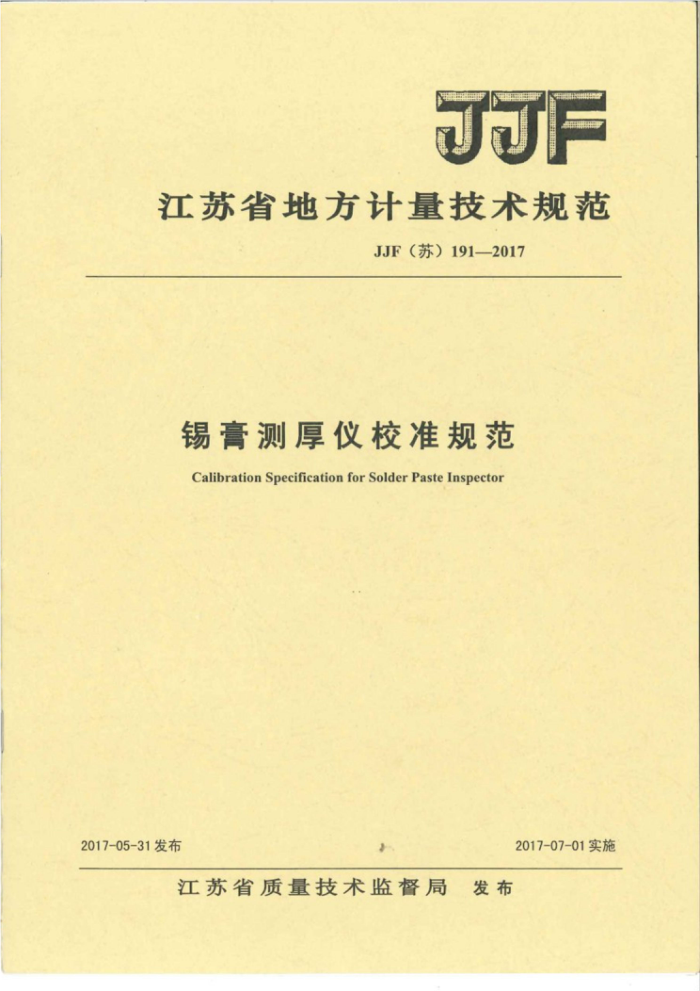

JJF
江苏省地方计量技术规范
JJF（苏）191—2017
锡膏测厚仪校准规范 Calibration Specification for Solder Paste Inspector
2017-05-31发布
2017-07-01实施
江苏省质量技术监督局 发布 JJF (苏)191-2017
锡膏测厚仪校准规范
JJF（苏）191-2017
Calibration Specification for
SolderPasteInspector
本规范经江苏省质量技术监督局于2017年05月31日批准，并自2017年07月01日起施行。
归口单位：江苏省质量技术监督局
主要起草单位：苏州市计量测试研究所
江苏省计量科学研究院
本规范委托江苏省几何量计量专业技术委员负责解释 JJF()）191-2017
本规范主要起草人
朱建荣（苏州市计量测试研究所）陈君（江苏省计量科学研究院）王云祥（苏州市计星丽试研究所）
参加起草人：
黄红平（苏州市计量测试研究所）周罡（苏州市计量测试研究所）
m JP (6)191-2017
目录
引育 1 范阁。 2 可引用文件。 3 递.. 福 计置特性 41#量益复性 4.2示值设整， 5 准条件 5.1 环境条件。 5.2技推项目和标准器 6技准方法 &1校准散准备， 6.2别量量复性、 6.3承值误差. 7校准结果的表达 8复校时间简颜附录人示值课差承售果不喷定度评定陪录B育刻厚收标准台阶快的制备阳录C校准证书内页信息及格式
(I11) (1) (1) (1) (1) (n) (2) (2) (2) (o) (2) (a) (a) (a) (a) () (4) (0) m
T JF(O)191-2017
引言
JJF（苏）191-2017《错资测厚夜校准爆范》是计对端奇测厚仪校准的计量技术法摄。 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《翼量不确定度评定与表示》、 JJ 1071-2010《国家计量校准爆范编写报剪》共网构成支持本校准规范修订工作的基歡性系列爆花。
本校准规范为首次制定。
E JJF(苏)191-2017
锡膏测厚仪校准规范
1.范围
本规范适用于锡膏测厚仪的校准。 2.引用文件本规范引用下列文件： JJF1094-2002 测量仪器特性评定使用本规范时，应注意使用上述引用文件的现行有效版本。 3.概述
锡膏测厚仪是一种利用激光非接触扫描取样技术，将印刷在PCB板上的锡膏厚度、 面积、体积等几何元素测量出来的设备。该设备广泛应用于SMT（SurfaceMount Technology）生产贴片领域，是评价和管控锡膏印刷质量的重要测量设备。为了保证锡膏印刷过程中的焊接强度，企业通过锡膏测厚仪测量锡膏厚度并分析评价工艺的可靠程度。
锡膏测厚仪按检测原理可分为三角测量法<图1、图2）和莫尔轮廓测量法（图3、 图4）：按功能分二维（2D）锡膏测厚仪和三维（3D）锡膏测厚仪（图5、图6）
光束 傲
假浆
H
图1三角测量法原理示意图
图2三角测量法平面图
白光t
CCD
现客疏头
PCB
图4莫尔轮廓术测量示意图
图3莫尔轮廓术原理
1 JF (苏)191-2017
图6锡膏轮廊示意图
图5激光扫描示意图
4计量特性
4.1测量重复性 4.2示值误差
5校准条件 5.1环境条件 5.1.1校准时至少应对下列影响准确度的环境条件参数加以控制：
仪器测量室的温度、单位时间内的温度变化；仪器在测量室平衡温度的时间：仪器与标准器具的温度差等。
建议校准时的温度：15℃~30℃；建议校准时的湿度：30%RH~70%RH。
5.1.2室内应无影响测量的灰尘、噪音、振动、腐蚀性气体和磁场干扰。 5.2校准用标准器
校准用标准器见表1。
表1校准项目及校准用标准器
校准用标准器标准台阶块标准台阶块
序号 校准项目 1
测量重复性示值误差
2
注：校准仪器用的标准台阶块的结构和规格见附录B，建议形状示意图见图7。 6校准项目和校准方法 6.1 校准前准备
校准前，首先检查仪器外观，各部分的相互作用。在确保安全和没有影响校准计量特性的因素后再进行校准。 6.2测量重复性
在仪器有效测量范围，选取一个标准台阶块，其厚度值大约为仪器二分之一量程，重复测量该标准厚度块10次，记录仪器测量值h,计算实验标准偏差s，
1之(h,-h)
A
-第1次测量的仪器示值，
式中：h
2 JJF(苏)191-2017
h---n测量的算术平均值, n：测量次数，n=10
实验标准偏差s作为测量重复性结果：
6.3示值误差
在量程范围内选取（3~5）个标准台阶块，尽量均勾分布，建议最大达到最大量程的80%，分别对每个厚度标准块重复测量3次并记录仪器示值，计算算术平均值h，作
为该测量点的测量结果，各点的算术平均值后与厚度用标准块的实际h的差值，即为该点位的示值误差8，按下式计算：
S=h -h
式中：----校准点的示值误差，um；
h：.....-校准点的仪器示值的平均值.m h:----—-相应厚度标准块的实际值，um。
7 校准结果的表达
经校准的锡膏测厚仪发给校准证书。校准证书应给出各校准项目的测量结果及示值误差测量结果的扩展不确定度。 8复校时间间隔
锡膏测厚仪复校时间间隔由用户根据仪器的实际使用情况自主决定，建议一般不超过1年。
