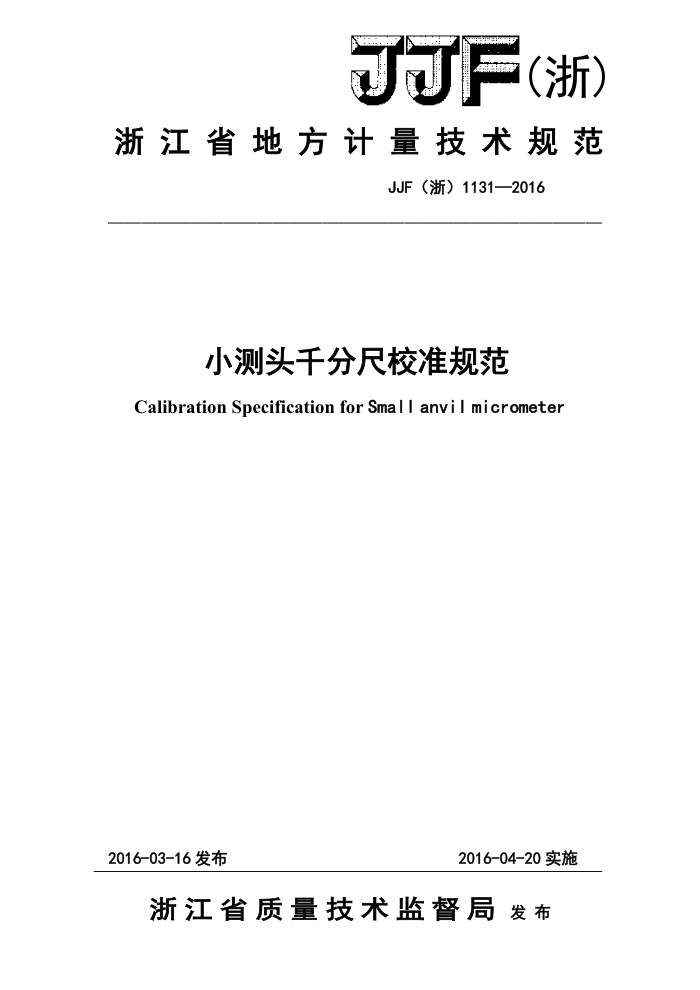

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1131—2016
小测头千分尺校准规范
Calibration Specification for SmaII anvi I micrometer
2016-04-20实施
2016-03-16发布
浙江省质量技术监督局 发布 JJF(浙)1131-2016
小测头千分尺校准规范 Calibration Specification
:JJF（浙）1131-2016:
forSmallanvil
归口单位：浙江省质量技术监督局
主要起草单位：浙江省计量科学研究院
萧山区质量计量监测中心
浙江省方正校准有限公司
绍兴市质量技术监督检测院
参加起草单位：萧山区质量计量监测中心
本规范技术条文由起草单位负责解释 JJF（浙)1131-2016
主要起草人：
黄伟城（浙江省计量科学研究院）
陆益（浙江省计量科学研究院）
吴国伟（萧山区质量计量监测中心）汪正亚（浙江省方正校准有限公司徐隽（浙江省计量科学研究院）李霞（绍兴市质量技术监督检测院
参加起草人：
吕超群（萧山区质量计量监测中心） JJF(浙)1131-2016
目录
引言 1
(III)
范围 2 引用文献 3 术语和计量单位 3.1示值变动性
(1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) 3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (7)
概述 5 计量特性 5. 1 测微螺杆的轴向窜动和径向摆动 5. 2 测砧与测微螺杆测量面的偏移量 5.3 测力 5. 4 刻线宽度及宽度差 5. 5 微分筒锥面的端面至固定套筒刻线面的距离 5.6 微分筒锥面的端面与固定套筒毫米刻线的相对位置 5.7 测量面的平面度 5.8 示值变动性 5. 9 漂移 5.10 两测量面的平行度
4
(
5.11 示值误差 5.12 细分误差 5.13 小测头千分尺校对用量杆尺寸和尺寸变动量 6 校准条件 6. 1 环境条件 6.2 校准项目和校准设备
校准方法 7. 1 测微螺杆的轴向窜动和径向摆动 7. 2 测砧与测微螺杆测量面的偏移量 7. 3 测力
7
1 JJF(浙)1131-2016
(7) (7) (7) (7) (7) (8) 8) (8) (9) (9) (9) (9) (10) (14)
7. 4 刻线宽度及宽度差 7. 5 微分筒锥面的端面至固定套筒刻线面的距离 7. 6 微分筒锥面的端面与固定套筒毫米刻线的相对位置 7.7 测量面的平面度 7.8 示值变动性 7. 9 漂移 7.10 两测量面的平行度
(
7. 11 示值误差 7.12 细分误差 7.13 校对用量杆尺寸和尺寸变动量校准结果表达
8
9 复校时间间隔附录A小测头千分尺示值误差测量结果不确定度评定附录 B 校准证书或校准报告内容
II JJF(浙)11312016
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JB/T10005-2012《小测头千分尺》共同构成小测头千分尺的计量技术法规。
本技术规范首次发布。
I JJF(浙)1131-2016
小测头干分尺校准规范
1范围
本规范适用于分度值/分辨力为0.001mm、0.01mm，测量上限至100mm的小测头千分尺的校准。
引用文献
2
JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JB/T10005-2012小测头千分尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用本规范。 3术语和计量单位 3.1示值变动性
在一组重复性测量条件下进行多次测量示值的最大值与最小值之差。 4概述
小测头千分尺是应用螺旋副结构，将回转运动变为直线运动的计量器具，其测微螺杆和固定测砧为小测头形式，测量杆直径有2mm和3mm两种。主要用于测量各种工件的外尺寸。它由尺架、固定测砧、测微螺杆、测力装置、锁紧装置和读数装置等组成。其外形结构如图1、图2所示。
L5 6 ? E
O
0.01m 0-25mm
图1小测头千分尺
1一尺架2一固定测砧3一测微螺杆4一锁紧装置5一固定套筒6—微分筒7—测力装置8一护板装置
1 JJF(浙)1131-2016
4
5
25.000 20
C
a
0.001mm 25-50m
O
图2数显小测头千分尺
1一尺架2一固定测砧3一测微螺杆4一微分筒5一测力装置6—显示屏7一护板装置
5计量特性 5.1测微螺杆的轴向窜动和径向摆动测微螺杆的轴向窜动和径向摆动应不大于0.01mm。 5.2测砧与测微螺杆测量面的偏移量
测砧与测微螺杆测量面的偏移量应不超过表1的规定。
表1测砧与测微螺杆测量面的偏移量
偏移量/mm
测量范围上限/mm
0. 05 0.08 0.13 0.15
25 50 75 100
5.3测力
小测头千分尺的测力系指测微螺杆测量面与量具测力仪平面接触时所作用的力为(3～6)N。 5.4刻线宽度及宽度差
微分筒刻线宽度为（0.08～0.20）mm，固定套筒上的刻线与微分筒上的刻线的宽度差不大于0.03mm。 5.5微分简锥面的端面棱边至固定套简刻线面的距离
微分筒锥面的端面棱边至固定套筒刻线面的距离不大于0.4mm。 5.6微分简锥面的端面与固定套简毫米刻线的相对位置
