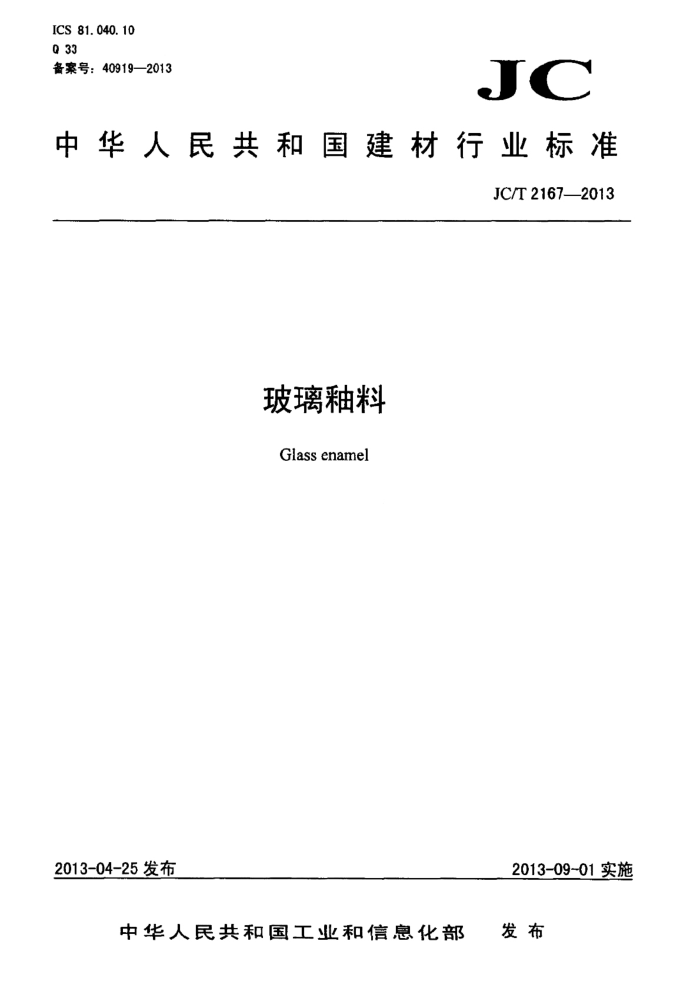

ICS 81.040.10 Q 33 备案号：40919—2013
JC
中华人民共和国建材行业标准
JC/T2167—2013
玻璃釉料 Glass enamel
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 JC/T2167—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本标准负责起草单位：中国建筑玻璃与工业玻璃协会、淄博福禄新型材料有限责任公司、晋江
力奇精细材料有限公司。
本标准参加起草单位：深圳圣龙特有限公司、信义玻璃控股有限公司。 本标准主要起草人：灵文萍、张佰恒、李会、杨建军、张新华、颜厥福、叶志龙、王蕾。 本标准为首次发布。
Y JC/T2167—2013
玻璃釉料
1范围
本标准规定了玻璃种轴料的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和史存等。
本标准适用于建筑玻璃及工业玻璃用玻璃轴料。 本标准不适用丁汽车玻璃用玻璃釉料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T318色漆、清漆和色漆与清漆用原材料取样 GB/T5000日用陶瓷名调词术语 GB/T5698-—2001颜色术语 CB/T6753.12007色漆、清漆和印刷油量研磨细度的测定 GB/T11942彩色建筑材料色度测量方法 GB/T15614日用陶瓷颜料光泽度测定方法 GB/T15764-2008平板玻璃术语 GB/T20777-2006色漆和清漆试样的检查和制备 JC/T1006—2006釉面钢化与釉面半钢化玻璃 IEO62321一2008电工产品一测试6种服制物质（销，汞，钢，六价籍，多联苯，多澳联苯
HEE
的浓度(Electrotechnical products-Deteraination of levels of sixregulated substances (lead mercury, cadniun, hexavalent chromium, polybrominated biphenyls, polybroainated diphenyi ethers)) 3术语和定义
GB/T5000、GB/T5698-2001和GB/T15764-2008界定的以及下术语和定义适用于本文件，
3.1
玻璃釉料glassenamel 由玻璃颜料与调墨油技一定比例进行滤合而成的一种均匀育状材料，也称为玻璃育体或或请油墨
3.2
玻璃颜料glassenamelpowder 由色基与熔剂按一定比例配制而成，用于玻璃装饰的无机材料。
3.3
调墨油medium JC/T2167—2013
能均匀分散额料粉末，使其保持悬浮状；使产品具有一定的粘度，并对玻璃基体有一定附着力的一种有机连结料。 3. 4
参照标准样referencestandardplate 用客户第一次认可的玻璃釉料印刷、烧制而成的，留作该品种每次检验时的参照样，该参照样应提
供如下信息：印刷时玻璃釉料的料油比（包括调墨油、稀释剂的种类)、印刷网目、印刷厚度；烤烧时的烤烧制度和烤烧后彩釉面的光泽度、透光率及L、、6b值。 4分类
4.1根据玻璃颜料组成成分，玻璃釉料可以分为普通玻璃釉料和环保玻璃釉料。 4.2根据调墨油的性质不同，又可分为水性玻璃釉料和油性玻璃釉料。
5要求
5.1产品外观
玻璃釉料的颜色应均匀，无杂质。 5.2最大颗粒
玻璃釉料的最大颗粒应小于25：特殊要求的由供需双方商定。 5.3色差
试样与参照标准样比较，AE≤1.5，且在自然光线下300m处观察无明显色差。 5.4光泽度
试样所测值应在参照标准样所测值土15%内，特殊要求的由供需双方商定。 5.5有害物质限量 5.5.1普通玻璃釉料对该指标不做要求。 5.5.2环保玻璃釉料的有害物质限量应符合表1的规定。
表1六种有害物质的限量
限制的有害物质
允许含量 <100mg/kg <1 000 mg/kg <1 000 mg/kg <1 000mg/kg <1 000 mg/kg <1 000mg/kg
(Cd) 铅(Pb) 汞(Hg) 六价铬(Crt) 多浪联苯醚(PBDE) 多浪联苯(PBB)
2 JC/T2167—2013
5.6透光率
试样所测值应在参照标准样所测值土10%内。 5.7耐酸性能 5.7.1耐盐酸性能
试验后，试样允许色泽有改变，耐蚀等级符合1～4级要求。 5.7.2耐柠檬酸性能
试验后，试样允许色泽有改变，耐蚀等级符合1～3级要求。 5.8耐碱性能
试样经碱液处理后，釉面的流失量≤0.0028g/cm。 5.9附著性能
釉层上不应有墨迹的残留。
6试验方法
6.1产品外观 6.1.1工具：
a）不锈钢调墨刀： b）白纸。
6.1.2搅拌均匀后，用不锈钢调墨刀从中抽取适量的待检玻璃釉料，涂抹在白纸上，目测待检样品是否均匀，有无杂质。 6.2最大颗粒
按GB/T6753.1一2007方法进行检测，测量3次，取最大值。 6.3色差 6.3.1试剂、仪器 6.3.1.1 丝网印刷机。 6.3.1.2 200目或需要网目的实底印刷网版。 6.3.1.3 可控温的烘箱。 6.3.1.4 100mm×100m的玻璃原片。 6.3.1.5 调墨油。 6.3.1.6 清洗剂。 6.3.1.7 滚轮式湿膜厚度规：精度为2um，测量范围为0μm~50um或精度为5um，测量范围为0μm~ 125 μm 6.3.1.8 小型钢化炉。 6.3.1.9 色度仪：满足GB/T11942的要求。
3
