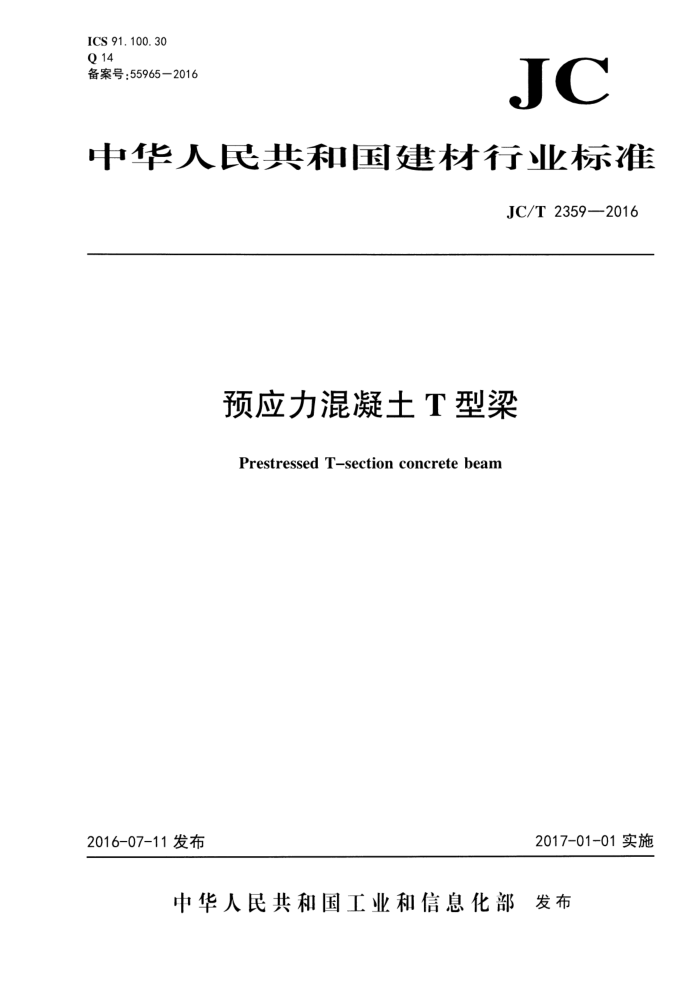

ICS 91.100.30 Q14 备案号：55965—2016
JC
中华人民共和国建材行业标准
JC/T 2359—2016
预应力混凝土T型梁
PrestressedT-sectionconcretebeam
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2359—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：浙江天晟建材集团有限公司、浙江大学、浙江公路水运工程咨询公司。 本标准参加起草单位：苏州混凝土水泥制品研究院、浙江正方交通建设有限公司、衢州兴通桥梁预
制有限公司、浙江省交通工程建设集团、同济大学、浙江大学建筑设计研究院、浙江省交通科学研究院、 吴江市明港道桥工程有限公司。
本标准主要起草人：申永刚、刘世伟、吴安宁、方剑、王学武、朱刚、陈菊根、王城泉、熊学玉、 谢广言、龙晓荣、张利波、毕建华、单光炎、颜东锋、徐发容、宋连锋、徐建武、晃春峰、李玲俊、程时宇。
本标准为首次发布。
I JC/T2359—2016
预应力混凝土T型梁
1范围
本标准规定了预应力混凝土T型梁（以下简称“T梁”）的分类和标记、原材料、构造要求、质量要求、检验方法、检验规则、产品合格证以及标志、运输和贮存等。
本标准适用于公路、水运、市政工程桥梁建设中采用的预应力混凝土T型梁。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB 1499.1 钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T5224 预应力混凝土用钢绞线 GB 8076 混凝土外加剂 GB/T 14370 预应力筋锚具、夹具和连接器 GB50010混凝土结构设计规范 GB/T50107—2010混凝土强度检验评定标准 GB50119 混凝土外加剂应用技术规范 CJJ 11 城市桥梁设计规范 JGJ 52 普通混凝土用砂、石质量及检验方法标准 JGJ 63 混凝土用水标准 JGJ/T 152 混凝土中钢筋检测技术规程 JTJ 025 公路桥涵钢结构及木结构设计规范 JTG D62 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/T F50 公路桥涵施工技术规范 JT/T 529 预应力混凝土桥梁用塑料波纹管
3分类和标记
3.1代号
本标准按荷载等级分为I型T梁和II型T梁，I型指按公路-I级和城-A级车道荷载标准设计的T 梁，代号为TL/1，II型指按公路-II和城-B级车道荷载标准设计的T梁，代号为TL/II。 3.2规格尺寸 3.2.1T梁的主要规格尺寸按表1选用，其他规格尺寸由供需双方另行约定。
1 JC/T2359—2016
表1T梁的主要规格尺寸
标志长度
标志宽度 mm 1 700 1 700 1 700 1 700 1 700
标志高度
mm 1 500 1 750 2 000 2 250 2 500
m
20 25 30 35 40
3.2.2 T梁跨中截面示意图见图1。 截面各部位尺寸应符合表2或设计图纸的规定。
b
+
+ 虹 4
4
1
+
b3
b1 5
5
b2
说明： b一一翼板宽度； b-—梁肋宽度： b:——马蹄宽度： b;-— 翼板变截面宽度 h——高度：
h—梁肋高度： h2 马蹄高度； h3 翼板端部高度： hy— 翼板根部高度。
图1 T梁跨中截面示意图表2 T梁跨中截面各部位尺寸 b2
标志长度 b
b; I
b; mnI 600 600 600 600 600
h mn 1 500 1 700 2 000 1 350 200 160 250 2 300 1 650
hi mm 850 1 050
Ih2 mm 200 200
Ih3 mm 160 250 160
hi4 nm
m 20 25 30 35 40
m 1 700 200 1 700
ImI 440 480 500 600 600
200 200 200 200
250
1 700 1 700 1 700
200 350
160 160
250 250
2 500
1 650
2 JC/T2359—2016
3.3标记
T梁的产品型号表示如下：
TL/I-XXXXXX-XXXX
标志高度（mm）标志宽度(mm) 标志长度(m) 产品代号
T梁按产品代号、标志长度、标志宽度、标志高度和标准编号的顺序标记。 示例：标志长度30m，标志宽度1700mm，标志高度2000mm的T梁，承受公路-I级或城-A级汽车荷载等级的产
品标记为：
TL/I301700-2000 JC/T 2359—2016
4原材料
4.1水泥
水泥质量应符合GB175的规定。水泥应选用强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。 当混凝土中采用碱活性骨料时，宜选用含碱量不大于0.6%的低碱水泥 4.2骨料 4.2.1细骨料宜采用洁净的中砂，细度模数为2.6～3.0，其他质量要求应符合JGJ52的规定。 4.2.2粗骨料应采用连续级配的碎石，质量要求应符合JGJ52的要求。 4.3水
混凝土拌合和养护用水的质量应符合JGJ63的规定。
4.4外加剂
外加剂的质量应符合GB8076的规定，不得掺用含氯盐外加剂，其使用应参照GB50119及各外加剂的使用说明执行。 4.5掺合料
进行混凝土配合比设计时可以加入适当的掺合料，常见的掺合料有粉煤灰、粒化高炉矿渣粉、硅灰、 石灰石粉、沸石粉等。掺合料使用前应进行试验验证，不应对T梁产生有害影响。 4.6普通钢筋
直径小于等于12mm的普通钢筋应选用热轧HPB300级钢筋或以上等级的钢筋，直径大于12mm的普通钢筋宜选用热轧HRB400或以上等级的钢筋，所有钢筋性能应符合GB1499.1和GB1499.2的规定。 4.7预应力筋
预应力筋应采用强度级别不低于1860MPa的低松弛标准型钢绞线，其材质和性能应符合GB/T5224 的规定。 4.8波纹管
3
