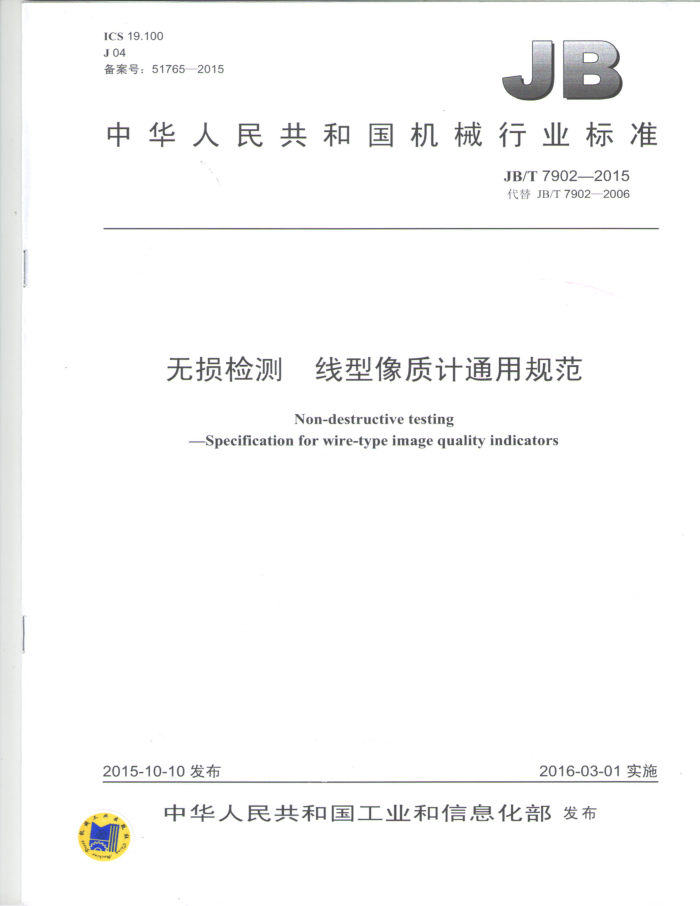

ICS 19.100 J 04 备案号：51765—2015
JB
中华人民共和国机械行业标准
JB/T7902—2015 代替JB/T7902—2006
无损检测 线型像质计通用规范
Non-destructivetesting
Specification for wire-type image quality indicators
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7902—2015
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7902—2006《无损检测 射线照相检测用线型像质计》，与JB/T7902一2006相比主
要技术变化如下：
修改了标准的中英文名称：减少了规范性引用文件（见第2章，2006年版的第2章）；修改了分类（见4.1，2006年版的第4章）；调整了型式（见4.2，2006年版的5.1）；调整和修改了标识（见4.3，2006年版的5.4）；增加了外观要求（见5.1）；将技术要求的化学成分改成了金属密度（见5.2，2006年版的5.2）；修改了尺寸要求（见5.3，2006年版的5.3）；修改了检验方法（见第6章，2006年版的第6章）；修改了检验规则（见第7章，2006年版的第7章）；删除了标记（见2006年版的第8章）；修改了包装、运输和贮存（见第9章，2006年版的第10章）。
本标准由中国机械工业联合会提出。 本标准由全国无损检测标准化技术委员会（SAC/TC56）归口。 本标准起草单位：上海材料研究所、浙江省缙云像质计厂、上海泰司检测科技有限公司、上海市工
程材料应用评价重点实验室。
本标准主要起草人：金宇飞、柳章龙、章怡明、李莉。 本标准所代替标准的历次版本发布情况为：
GB/T5618—1985; JB/T7902—1995、JB/T7902—1999、JB/T7902—2006 JB/T7902—2015
无损检测 线型像质计通用规范
范围
A
本标准规定了工业射线检测用线型像质计（单丝像质计）的分类、技术要求和检验方法。 本标准适用于由铜、钢、钛、铝以及其他金属制成的线型像质计，并且适用于线型像质计的型式检
验和出厂检验，本标准也可作为用户订货的验收依据。附录A规定了一种专用线型像质计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.2 无损检测术语射线照相检测 GB/T19001 质量管理体系要求 GB/T27025 检测和校准实验室能力的通用要求
3术语和定义
GB/T12604.2界定的术语和定义适用于本文件。
分类、型式和标识
4
4.1 分类
本标准所适用的线型像质计可按如下方法进行分类 a）按材料不同可分为：
1）铜质线型像质计，代号用CU表示； 2）钢质线型像质计，代号用FE表示； 3）钛质线型像质计，代号用TI表示： 4）铝质线型像质计，代号用AL表示； 5）其他金属质线型像质计，代号用密度表示，见4.3.1d）。
b）按线径（线号）不同可分为：
1）1号线型像质计，线号为1～7； 2）6号线型像质计，线号为6～12： 3）10号线型像质计，线号为10～16； 4）13号线型像质计，线号为13～19。
注：线号1～19见表1。 4.2 2型式
线型像质计系统是由19根不同直径的一系列金属线构成，见表1。该系列的线分为四组，每组含有线号相连的7根线，即：1～7、6～12、10～16和13～19。每种型式的线型像质计使用一组线，按线
- JB/T7902—2015
号依次排列且相互间平行放置。所选用的包覆材料宜是非吸收性的。图1所示为一种型式的线型像质计示意图。
表1线号、直径和允差
像质计内含的线 6号
金属线标称线径d
线距a （中心线） mm 9.6 * 7.5 * 6 t!
允差 mm
1号
10号
线号 1 2
13号
mm 3.20 2.50 2.00 66 1.25 1.0 0.80 0.63 0.50 0.40 0.32 0.25 0.2 0.16 0.125 0.100 0.080 0.003 0.050
X X X X X X X
±0.03
5 6 7 8 9
±0.02
3 t 或 5 *!
±0.01
0.00
19
说明：
线长：线距（中心线）。 一标识的位置，以及与金属线的间距。
图1 线型像质计
3 JB/T7902—2015
6.5.2 型式检验应对每根金属线段进行测量 6.5.3出厂检验应对每个线型像质计产品的两侧金属线段进行测量，或在线型像质计装配之前任意抽取不少于10%的金属线段进行测量。
6.6 标识与金属线的间距
应采用准确度优于土0.5mm的适当方法测量。
检验规则
7
7.1 检验分类 7.1.1 型式检验
应对每种线型像质计型号产品做型式检验。型式检验的项目按7.2的规定。 由线型像质计制造商从同一产品型号中选取若干个产品作为型式检验的样品。 线型像质计的型式检验应由取得GB/T27025（ISO/IEC17025）认可的具有线型像质计型式检验检
测项目（见7.2）的实验室进行1。型式检验实验室应出具一份执行本标准的检验报告
型式检验报告仅对按同一图样或工艺文件以及采用相同材料制造的同一型号的产品有效。 7.1.2 出厂检验
线型像质计制造商应对每个线型像质计产品进行出厂检验，并出具一份执行本标准的检验报告。 出厂检验应由质量体系予以限定和保证。该体系应符合GB/T19001的要求。 出厂检验的项目按7.2的规定。
7.2 检验项目
线型像质计产品应按表2进行型式检验和（或）出厂检验。
表2 线型像质计的检验项目检验分类
检验方法依据章条
检验项目
技术要求依据章条
5.1 5.2 5.3.1 5.3.1 5.3.2 5.3.3
外观金属密度线径线距线长标识与金属线的间距
出厂型式和出厂型式和出厂型式和出厂型式和出厂出厂
6.1 6.2 6.3 6.4 6.5 6.6
8
标志和标签
8.1 线型像质计的标志或标签应至少包含以下内容：
a）制造商名称、商标或识别标志、详细地址； b）产品名称、型号和规格、产品执行标准编号、产地； c）可追溯的产品编号（或序列号）。
相关的实验室名录可以从全国无损检测标准化技术委员会秘书处获得（http://www.chinandt.org.cn）。
1)
5 JB/T7902—2015
8.2 标志或标签应出现在包装上。 9 包装、运输和存 9.1 制造商应在包装上说明运输和贮存的要求，以避免线型像质计受损。 9.2 产品交付时的随行文件应包含：
a）装箱单； b）产品合格证： c）产品使用说明书（合同约定时）2）； d）型式检验报告（合同约定时），见7.1.1； e）出厂检验报告（合同约定时），见7.1.2： f）技术参数表，包括金属的名称及密度、线径、线长等出厂检验测量值。
2) 通常，线型像质计的使用方法是由具体的应用标准规定的，故线型像质计制造商提供的产品使用说明书，可
以是具体的应用标准，也可以是与线型像质计使用相关的应用标准编号。
6
