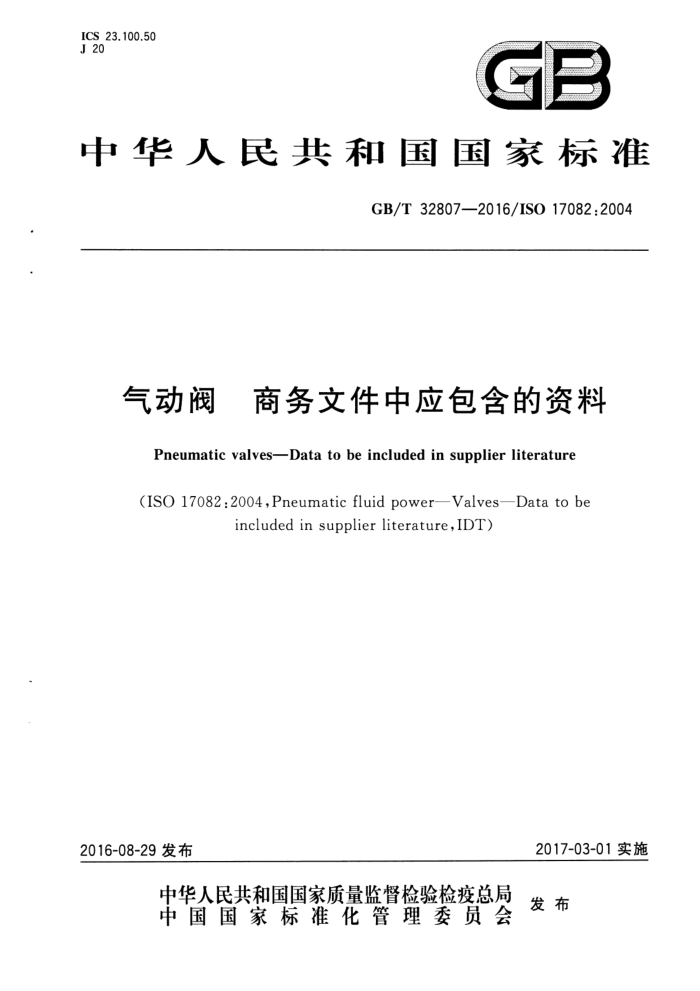

ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T32807—2016/ISO17082:2004
气动阀 商务文件中应包含的资料
Pneumatic valves-Data to be included in supplier literature
(ISO17082:2o04,PneumaticfluidpowerValvesDatatobe
included in supplier literature,IDT)
2017-03-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32807—2016/ISO17082:2004
引 言
在气动系统中，动力是通过闭合回路中的压缩空气来传递和控制的气动阀是气动控制系统中的重要组成部分。气动阀控制回路中压缩空气的流动方向、压力和流量
等，使气动执行机构获得必要的力、动作速度和改变运动方向。 GB/T32807—2016/IS017082:2004
气动阀商务文件中应包含的资料
1范围
本标准规定了制造商在随同各类气动阀的商务文件中应包含的资料。 这些资料对于选用合适的气动阀是必不可少的。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1219-1流体传动系统及元件图形符号和回路图第1部分：图形符号（Fluidpower systems and componentsGraphic symbols and circuit diagrams—Part l:Graphic symbols)
ISO3448工业润滑油ISO黏度分类（Industrialliquidlubricants—ISOviscosityclassification） ISO440o流体传动系统及元件带接地触点的三脚电插头特性和要求（Fluidpowersystems
and components—Three-pin electrical plug connectors with earth contact-Characteristics and require- ments)
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary） ISO5599-1气动五气口方向控制阀第1部分：不带电气接头的安装面（Pneumaticfluidpow-
er--Five-Port directional control valvesPart l: Mounting interface surfaces without electrical con- nector)
ISO5599-2气动五气口方向控制阀第2部分：带可选电气接头的安装面（Pneumaticfluid power-Five-Port directional control valves--Part 2:Mounting interface surfaces with optional electri- cal connector)
ISO6358使用可压缩流体元件的流量特性的测定（Pneumaticfluidpower一Componentsusing compressible fluids—Determination of flow-rate characteristics)
ISO6952流体传动系统和元件带接地触点的两脚电插头特性和要求（Fluidpowersystems and components-Two-pin electrical plug connectors with earth contact—Characteristics and require- ments)
ISO11727气动控制阀和其他元件气口和控制机构的标识（Pneumaticfluidpower一Identifica tion of ports and control mechanisms of control valves and other components)
ISO12238气动方向控制阀切换时间的测量（Pneumaticfluidpower—Directionalcontrol valves—Measurement of shifting time)
ISO15217流体传动系统和元件带接地触点的16mm方形电插头特性和要求（Fluidpower systems and components-16 mm square electrical connector with earth contact--Characteristics and requirements)
ISO15218气动二位三通电磁阀安装面（Pneumaticfluidpower3/2Solenoidvalves- Mounting interface surfaces)
ISO15407-1气动规格18mm和26mm的五通方向控制阀第1部分：不带电气接头的安装面(Pneumatic fluidpower-Five-Port directional controlvalves,sizes18mmand 26mm—Part 1: GB/T32807—2016/ISO17082:2004
Mounting interface surfaces without electrical connector)
ISO15407-2气动规格18mm和26mm的五通方向控制阀第2部分：带可选电气接头的安装面(Pneumaticfluidpower-Five-portdirectional controlvalves,sizes18mmand26mm—Part2: Mounting interface surfaces with electrical connector)
IEC60529外壳防护等级（IP代码)[Degreesofprotectionprovidedbyenclosures(IPCode)]
3术语和定义
ISO5598界定的术语和定义适用于本文件。
4商务文件中应包含的资料
表1中标题为“资料类型”和“要求”两栏所提出的信息，是商务文件中应包含的基本内容。“举例” 栏中的信息仅供参考。
表1市 商务文件中应包含的资料类型
要求
举例
资料类型阀的工作压力范围 最小和最大
0~1.6MPa(0~16bar)
压缩空气惰性气体真空其他
说明
工作介质
最小和最大注：当存在任何内部供气/或电磁先导阀外 0.17 MPa~1 MPa(1.7bar~10 bar)
切换压力范围
部供气时，应予说明需要/不需要，如需要，则说明黏度
润滑要求压缩空气质量要求 说明
ISOVG32，按照ISO3448 干燥，经过滤度为40μm或更精细的过滤器过滤
最低和最高注：温度等级涉及环境温度和介质温度对阀 10℃～+50℃
温度范围
功能的影响数值：不包括包装材料
1.1 kg
质量
ISO 5599-1 ISO 5599-2 ISO 15218 ISO 15407-1 ISO 154072 JB/T6378—2008 JB/T10606—2006 与CE标识相关联的EN标准
阀应符合的尺寸标准 标准的选用
合格证
鉴定该阀所引用的标准
2 GB/T32807—2016/ISO17082:2004
表1(续)
要求
举例
资料类型
一长、宽、高一安装孔，中心孔距一连接气口，气口中心孔距其他主要特征
尺寸
方向控制阀（例如，二位三通、二位四通、二位五通、三位五通) 流量控制阀单向阀，等
阀的功能说明
阀的类型
5 1 3
按照：
513
阀的图形符号和
ISO 1219-1 ISO 11727
气口标识
3
b=0.3 C=0.056 dm*/(s ·kPa)(5.6 dm/[s · bar)) 注：额定流量系数可以根据行业标准、国家标
6值和C值按照ISO6358的试验方法确定
额定流量
准或按实际情况制定的标准决定
说明主要的零件一阀体
铝锌丁腈橡胶
一阀座一阀芯密封件弹簧
基本结构的材料
3 GB/T32807—2016/ISO17082:2004
表1（续）
举例
要求
资料类型
O型圈密封式滑柱隔套密封式滑柱间隙密封式滑柱截止密封式阀座（直动阀座）一遮盖式滑柱遮盖式滑板
阀芯说明
阀的类型
控制方式：
手动机械一远程先导电磁铁
-
说明控制机构类型
控制机构
复位方式：
一弹簧弹簧和先导内部先导或外部先导
一直接作用电磁先导控制
内部的（见最小切换压力）可选用外部先导一是/否，并说明如何连接外部先导
电气特性参数
-工作电压（AC,DC）包含十／一额定值 AC的启动与吸合电流功率消耗电磁铁负载周期电气的连接方式 (ISO4400、ISO6952、ISO15217 或其他类型）可否灭弧可否预先控制电磁铁
AC220V,+10%~-15% DC 24 V,±10% 启动：0.09A；吸合：0.07A 4.8W；6.0VA，在50Hz时 100% DIN式、引出线等
电磁铁特性
一锁定或非锁定外伸式或嵌入式按钮、杠杆等 -B级或其他等级
预先控制的方法
线圈信息和极性电气设备外壳防护等级指示灯，包括列出额色
IP65（按照IEC60529)
-LED 氛光灯其他类型
4 GB/T32807—2016/IS017082:2004
表1(续)
资料类型
要求
举例
螺纹气口快插式连接倒钩连接一其他
气口类型和规格
NPT1/4;G1/4;Rc1/4;5/32或4mm接管
-
内置流量控制 如具备，则说明切换时间
接通时间：50ms 切断时间：80ms 按钮切换力：1N
按照ISO12238的测试方法确定
操作力或转矩和行程 用于手动控制阀和机械控制阀
标注说明
5
当遵照本标准时，在测试报告、产品样本和商务文件中可使用下列说明： “气动阀资料符合GB/T32807—2016/ISO17082：2004《气动阀 商务文件中应包含的资料》”。
