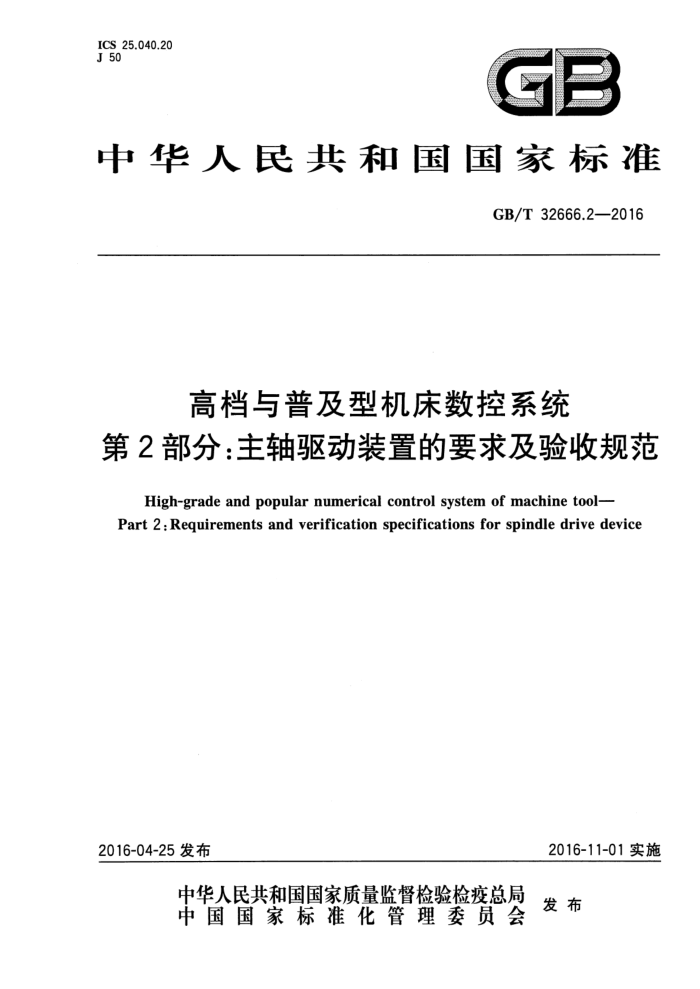

ICS 25.040.20 J 50
中华人民共和国国家标准
GB/T 32666.2—2016
高档与普及型机床数控系统
第2部分：主轴驱动装置的要求及验收规范
High-grade and popular numerical control system of machine tool- Part 2 : Requirements and verification specifications for spindle drive device
2016-04-25发布
2016-11-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 32666.2—2016
目 次
前言 7
范围规范性引用文件
2
.
术语和定义工作环境条件 4.1 气候环境条件 4.2机械环境条件· 4.3 电源环境条件· 4.4 特殊环境条件 5功能与电气性能
3
4
14 .6
.7
5.1 主轴驱动装置（单元） 5.2 主轴电动机 6设计与制造· 6.1 标志(标识) 6.2 外观及结构 6.3 元器件质量 6.4 操作与维修方便性 6.5 主轴电动机基本外形及安装尺寸 6.6 主轴电动机的轴伸径向圆跳动· 6.7 主轴电动机凸缘止口对电动机轴线的径向圆跳动 6.8 主轴电动机安装配合端面对电动机轴线的端面跳动· 6.9 主轴电动机出线方式及引出线 7 安全与电磁兼容性 7.1 外壳防护
17
2
25 25 26 26 26 27 29 29 29 30 30 30 31 31 32 33
7.2 电击防护 7.3 保护联结· 7.4 绝缘电阻 7.5 耐电压试验· 7.6 防火保护及非金属材料的阻燃性 7.7 电磁发射干扰 7.8 静电放电抗扰度· 7.9 电快速瞬变脉冲群抗扰度· 7.10 浪涌(冲击)抗扰度 7.11 电压暂降和短时中断抗扰度 7.12 射频电磁场辐射抗扰度 7.13 射频场感应的传导骚扰抗扰度 7.14 抗扰度性能判据
35 35 36 37 38 39 40 10 GB/T 32666.2—2016
7.15噪声 8可靠性· 9　产品随行文件 9.1要求 9.2 检验(试验）…· 10包装、贮运·
42 42 42 42 43 43 43 43 44 44 44 48 48 49
10.1 包装 10.2 贮运 11试验条件与检验规则 11.1 试验条件 11.2 检验规则 11.3 检验顺序 12 ·质量保证期与用户服务参考文献
.. GB/T 32666.2—2016
前言
GB/T32666《高档与普及型机床数控系统》分为以下部分：
第1部分：数控装置的要求及验收规范；第2部分：主轴驱动装置的要求及验收规范 -第3部分：交流伺服驱动装置的要求及验收规范；
本部分为GB/T32666的第2部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国机床数控系统标准化技术委员会(SAC/TC 367)归口。 本部分起草单位：广州数控设备有限公司、武汉华中数控股份有限公司、武汉登奇机电技术有限公
司、大连光洋科技集团有限公司、北京凯恩帝数控技术有限责任公司、沈阳高精数控技术有限公司。
本部分主要起草人：张玉洁、张华锋、胡晓、张航军、张焕玲、冯兆冰、徐建春、陶耀东、杨洪丽、 王志成。
Ⅲ GB/T 32666.2--2016
式中: D n max n min
调速范围(调速比); 最高转速，单位为转每分（r/min）；最低转速，单位为转每分(r/min)。
3.1.10
恒功率范围 constant power range 主轴驱动装置保持在额定功率输出的状态下,所允许的速度变化范围的最大值与最小值之比(即恒
功率调速比）。
3.2主轴驱动单元 3.2.1
输入额定电流rated input current 在规定条件下，主轴驱动单元输出额定电流时,其输人电流的有效值。
3.2.2
连续输出额定电流 rated continuous output current 在规定条件下,主轴驱动单元能连续输出而不会超过规定的的最大电流有效值。
3.2.3
输入额定电压 rated input voltage 在规定条件下，施加在主轴驱动单元的电源端子处的电压有效值。
3.2.4
输出额定电压 rated output voltage 在规定条件下，主轴驱动单元在额定电流下所能输出的最大电压。
3.2.5
额定输出容量rated output capacity 主轴驱动单元在额定电压下能连续输出的最大功率。
3.2.6
效率 efficiency n 主轴驱动单元在额定工作条件下,输出功率 P2(有功功率)与输人功率 P1(有功功率)之比。见式(3)。
P2
n=P1
·(3)
式中:
-效率；
P2 - 输出功率,单位为千瓦(kW); Pr 输人功率，单位为干瓦（kW）。
3.3主轴电动机 3.3.1
交流主轴伺服电动机AC spindle servo motor 能实现对位置、速度、转矩进行伺服控制的电动机称之为交流主轴伺服电动机。
2
