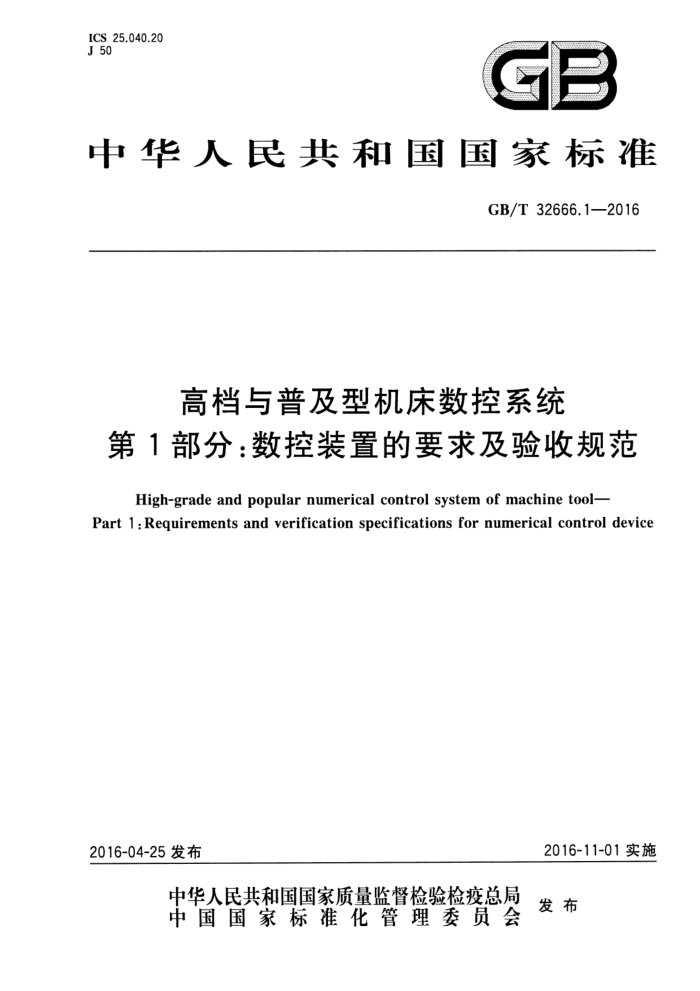

ICS 25.040.20 J 50
中华人民共和国国家标准
GB/T 32666.1—2016
高档与普及型机床数控系统
第1部分：数控装置的要求及验收规范
High-grade and popular numerical control system of machine tool-
Part 1 : Requirements and verification specifications for numerical control device
2016-11-01实施
2016-04-25 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32666.1--2016
目 次
前言范围
1
1
2 规范性引用文件
术语和定义 4 功能 4.1 高档型数控装置 4.2 普及型数控装置 4.3 测试工作环境条件
3
.........
专费
5
5.1 气候环境条件 5.2 机械环境条件 5.3 电源环境条件· 5.4 特殊环境条件… 设计与制造 6.1 标识(标志） 6.2 颜色要求 6.3 外观及结构 6.4 控制元件的位置 6.5 功能接地 6.6 导线连接 6.7 元器件质量? 6.8 操作与维修方便性安全及电磁兼容性 7.1 基本安全 7.2 电击防护 7.3 保护联结 7.4 绝缘电阻· 7.5 耐电压试验 7.6 外壳防护 7.7 防火保护及非金属材料的阻燃性 7.8 电磁兼容性 发射· 7.9 电磁兼容性 抗扰度 8 可靠性产品随行文件 9.1 要求 9.2 检验
14
6
14 16 17 17 18 18 18 18 18 18 19
.
7
.e
.
...........
·
20
21 22
身警
..e
22 23 24
.....................
30
30
9
30 34
1 GB/T 32666.1—2016
前言
GB/T32666《高档与普及型机床数控系统》分为以下部分：
第1部分：数控装置的要求及验收规范；第2部分：主轴驱动装置的要求及验收规范；第3部分：交流伺服驱动装置的要求及验收规范；
一
本部分为GB/T32666的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国机床数控系统标准化技术委员会（SAC/TC367)归口。 本部分起草单位：广州数控设备有限公司、武汉华中数控股份有限公司、大连光洋科技集团有限公
司、华中科技大学、沈阳高精数控技术有限公司、北京凯恩帝数控技术有限责任公司。
本部分主要起草人：张玉洁、金健、王声文、张航军、冯兆冰、陶耀东、杨洪丽、王志成、郝柳。
ⅡI GB/T 32666.1—2016
高档与普及型机床数控系统
第1部分：数控装置的要求及验收规范
1范围
GB/T 32666的本部分规定了高档与普及型机床数控系统中数控装置的制造与验收技术要求及试验评定方法。
本部分适用于高档与普及型机床数控系统的数控装置（以下简称数控装置或产品）。其他机械的数控装置可参照本部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2423.1-2008　电工电子产品环境试验　第2部分：试验方法试验A：低温 GB/T2423.2—2008　电工电子产品环境试验　第2部分：试验方法试验B:高温 GB/T2423.4—2008电工电子产品环境试验　第2部分：试验方法　试验Db:交变湿热（12 h+
12 h 循环）
GB/T2423.5一1995　电工电子产品环境试验　第2部分：试验方法试验Ea和导则：冲击 GB/T2423.8—1995　电工电子产品环境试验　第2部分：试验方法　试验Ed：自由跌落 GB/T 2423.10一2008　电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦） GB/T2423.22一2012　电工电子产品环境试验第2部分：试验方法试验N:温度变化 GB/T 3167-—2015 5金属切削机床操作指示图形符号 GB/T 4205一2010人机界面标志标识的基本和安全规则操作规则 GB4208-2008外壳防护等级（IP代码） GB/T5169.11一2006　电工电子产品着火危险试验　第11部分：灼热丝/热丝基本试验方法　成
品的灼热丝可燃性试验方法
GB/T5169.16—2008电工电子产品着火危险试验　第16部分：试验火焰50W水平与垂直火焰试验方法
GB5226.1一2008机械电气安全械电气设备第1部分：通用技术条件 GB/T6113.101-2008无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰
和抗扰度测量设备测量设备
GB/T6113.102一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰
GB/T6113.104一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰度测量设备辅助设备辐射骚扰
GB/T6113.201一2008无线电骚扰和抗扰度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量
GB/T6113.203--2008无线电骚扰和抗扰度测量设备和测量方法规范第2-3部分：无线电骚扰
1 GB/T 32666.1-2016
和抗扰度测量方法辐射骚扰测量
GB/T6543一2008运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6544—2008 瓦楞纸板 GB/T 13384-2008 机电产品包装通用技术条件 GB/T 17626.3—2006　电磁兼容　i 试验和测量技术身 射频电磁场辐射抗扰度试验
GB/T 17626.6-2008 ：电磁兼容讠 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T 17626.8-2006 电磁兼容　讠 试验和测量技术工频磁场抗扰度试验 GB/T 17626.13--2006 电磁兼容 试验和测量技术交流电源端口谐波、谐间波及电网信号的
低频抗扰度试验
GB 18209.1—2010 机械电气安全 指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求
GB 18209.2 —2010 机械电气安全 指示、标志和操作第2部分：标志要求 GB 18209.3-2010 机械电气安全 指示、标志和操作第 3部分：操动器的位置和操作的要求 GB/T 19678—2005 说明书的编制 ，构成、内容和表示方法 GB/T 21067-2007 工业机械电气设备 电磁兼容通用抗扰度要求 GB/T 22840—2008 工业机械电气设备浪涌抗扰度试验规范 GB/T 22841—2008 工业机械电气设备 电压暂降和短时中断抗扰度试验规范 GB 23313—2009 工业机械电气设备 电磁兼容发射限值 GB/T 24111-2009 工业机械电气设备 电快速瞬变脉冲群抗扰度试验规范 GB/T 24112-2009 工业机械电气设备静电放电抗扰度试验规范 GB/T 24342—2009 9工业机械电气设备 保护接地电路连续性试验规范 GB/T 24343—2009 9工业机械电气设备绝缘电阻试验规范 GB/T 24344—2009 9工业机械电气设备耐压试验规范 GB/T29482.1一2013　工业机械数字控制系统　第1部分：通用技术条件 JB/T11763—2014高性能机床数控系统可靠性评价方法 ISO 70o0设备用图形符号索引和一览表(Graphical symbols for use on equipment一Index and
synopsis)
3术语和定义
GB/T8129、JB/T11989界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了JB/T 11989 的一些术语和定义。 3.1
机床数控系统 numerical control system of machine tool 采用数值控制方式控制机床加工功能的控制系统。 ［JB/T 11989—2014,定义 2.1.3] 注1：改写GB/T 26220-2010,定义3.1。 注2：机床数控系统一般包含硬件装置和相应的软件。机床数控系统主要由数控装置（也称控制单元）、驱动装置
（电动机的驱动单元和电动机、传感器）等组成。数控装置是机床数控系统的主要部分，主要包括微处理器、运动（位置）)控制器、存储器、输人/输出（I/O)接口与通信、人机界面（显示与键盘）、操动按钮（按键）等硬件（和/ 或电路)以及他们相应的控制软件。
注3：机床数控系统有多种分类方法。根据功能的不同，机床数控系统通常分为高档型、普及型和简易型三种；根据
应用工艺的不同，可分为专用和通用数控系统两种；根据反馈控制形式的不同，可分为开环控制和闭环控制两种；根据加工控制方式的不同，可分为点位控制、直线控制和轮廓控制三种。
2 GB/T 32666.1—2016
3.2
高档型数控系统high-grade numerical control system 具有多种功能或/和复合功能的机床数控系统。 注1：改写GB/T 11989-2014,定义2.1.5。 注2：高档型数控系统具有较宽适用度的软硬件装置，一般为闭环控制，通常具有多通道、同步控制、五轴及以上的
插补联动功能、斜面加工、样条插补、双向螺距误差补偿、直线度和垂直度误差补偿、刀具管理及刀具长度和半径补偿功能、高静态精度和高动态精度、高速度及完备的PLC控制功能等。具有结构复杂、造价高等特点。
注3：高档型数控系统一般用于高档型数控机床，即通常具有五轴联动插补功能，可实施高速、高精、柔性、复合加工
的机床,定位精度一般不大于0.005 mm/m。除具有人机对话、通信、联网、监控等功能外，还具有专用高级编程软件及后置处理平台，可进行多维曲面加工。
3.3
普及型数控系统 E popular numerical control system 介于简易型与高档型之间的机床数控系统。 注：改写 GB/T 119892014,定义 2.1.5。
3.4
简易型（经济型）数控系统 simple numerical control system 具有基本的直线和圆弧插补控制功能的机床数控系统。 ［JB/T 11989—2014,定义 2.1.4] 注 1：改写 GB/T 26220—2010,定义D.1。 注2：简易型数控系统仅有较窄适用度的软硬件装置，一般为开环或半闭环控制，通常不具有用户PLC编程能力，
具有结构简单、造价低等特点。
4功能
4.1高档型数控装置 4.1.1 主要技术指标
主要技术指标如下：
插补周期为0.125 ms; 程序前瞻段数至少为 2000; -程序段处理速度至少为7200段/s; -插补最小分辨力为1nm;
具有1通道～8通道及以上，且每个通道具有8轴及以上联动的能力；同时具有两种以上现场总线伺服接口、样条插补等；具有符合五轴联动加工机床、精密数控车床和车削中心、车铣复合加工机床等控制功能要求的能力。
4.1.2 2功能
高档型数控装置的功能见附录 A，其具体产品宜具有 A.1所述的部分或全部功能，但不限于A.1 所述的内容。 4.1.3技术规格
高档型数控装置具体产品的技术规格应在其使用文件中详细表述
3 GB/T 32666.1—2016
4.2普及型数控装置 4.2.1功能
普及型数控系统是介于简易型与高档型之间的机床数控系统。普及型数控装置的功能按数控装置所控制对象，除应具有机床数控的基本功能外还应具有部分高档型数控装置功能的能力。 4.2.2技术规格
普及型数控装置具体产品的技术规格应在其使用文件中详细表述。 4.3测试 4.3.1技术规格测试
按GB/T29482.12013的6.4的规定，分别对高档型数控装置或普及型数控装置具体产品使用文件中表述的技术规格进行检测试验，应分别满足4.1.3或4.2.2的要求。 4.3.2I/0信号测试
I/O信号及回路的测试参见附录B。
4.3.3主要软件功能测试
数控装置主要软件功能的测试参见附录A。
5工作环境条件
5.1气候环境条件 5.1.1贮存、运输的耐干热与耐干冷 5.1.1.1要求
数控装置贮存与运输允许的气候条件是： a）环境温度：40 ℃～70℃; 注：长期贮存温度一般为一25℃～55℃。 b）相对湿度：10%～95%，无凝露； c）大气压强:70 kPa～106 kPa(海拔高度 0 m～2 000 m)。 试验结束后，检测数控装置在耐干热与耐干冷条件下的绝缘电阻值，应符合7.4.1的要求，且应能
空载正常运行。
5.1.1.2 ：检验(试验）
耐干热与耐干冷试验概要见表 1。
