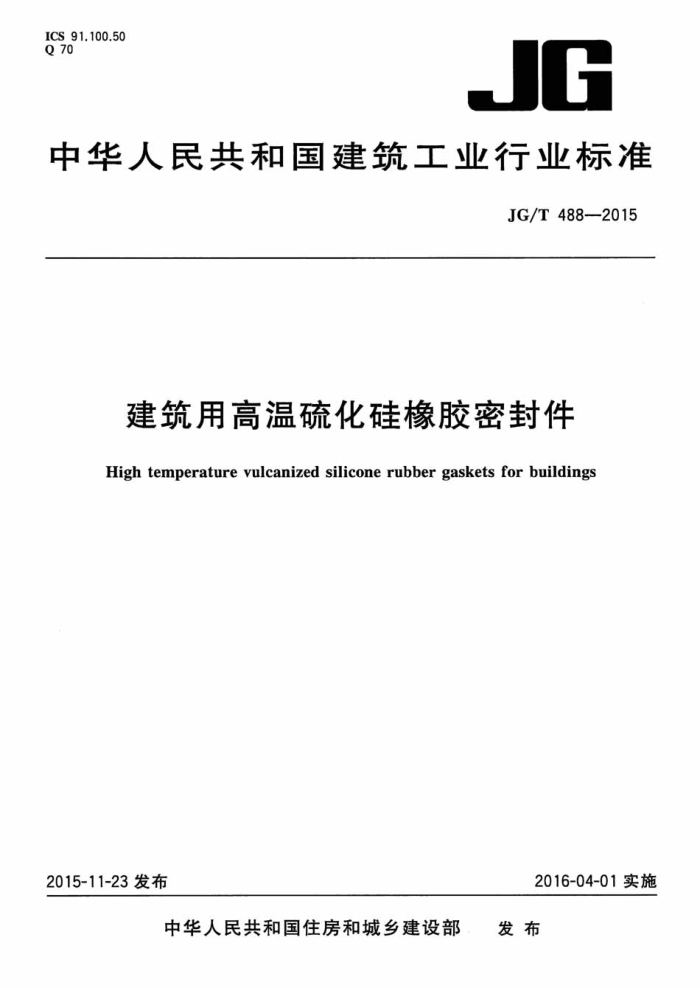

ICS 91.100.50 Q70
JG
中华人民共和国建筑工业行业标准
JG/T488—2015
建筑用高温硫化硅橡胶密封件
High temperature vulcanized silicone rubber gaskets for buildings
2015-11-23发布
2016-04-01实施
发布
中华人民共和国住房和城乡建设部 JG/T488—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：浙江凌志精细化工有限公司、中国建筑科学研究院。 本标准参加起草单位：成都硅宝科技股份有限公司、杭州师范大学、佛山市华联有机硅有限公司、江
西奋发科技有限公司、深圳市联圳塑胶有限公司、临胸瑞星塑胶制品有限公司、北京嘉寓门窗幕墙股份有限公司、北京天易幕墙工程有限公司。
本标准主要起草人：张仁瑜、陈世龙、张春晖、刘盈、张晓敏、李步春、蒋剑雄、肖燕平、陈振雷、陈前、 窦锋坛、刘立斌、马克炎、屠军钢。
I JG/T488—2015
建筑用高温硫化硅橡胶密封件
1范围
本标准规定了建筑用高温硫化硅橡胶密封件的术语和定义、分类、代号和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于门窗、幕墙及其他建筑密封用抗撕裂型高温硫化硅橡胶密封胶条和耐压缩永久变形型高温硫化硅橡胶密封件。
2规范性引用文件
下列标准所包含的条文，通过引用而成为本标准的条文。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1682硫化橡胶低温脆性的测定单试样法 GB/T2408：塑料燃烧性能的测定水平法和垂直法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1一2002橡胶制品的公差第1部分：尺寸公差 GB/T3672.2橡胶制品的公差第2部分：几何公差 GB/T7759一1996硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T7762一2014硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T9881—2008橡胶术语 GB/T20739橡胶制品贮存指南 GB/T24498一2009建筑门窗、幕墙用密封胶条
3术语和定义
GB/T9881一2008确定的以及下列术语和定义适用于本文件。
3.1
高温硫化硅橡胶hightemperaturevulcanizedsiliconerubber 以高摩尔质量的线性聚二甲基（或甲基乙烯基、甲基苯基乙烯基、甲基三氟丙基等）硅氧烷为基础聚
合物，混人补强填料和硫化剂等，在加热、加压的条件下硫化成的弹性体。 3.2
抗撕裂型高温硫化硅橡胶tearresistanthightemperaturevulcanizedsiliconerubber 按GB/T529的规定，采用无割口直角形试样，测得的撕裂强度高于20kN/m的高温硫化硅橡胶。
3.3
耐压缩永久变形型高温硫化硅橡胶 compression set resistant high temperature vulcanized
1 JG/T488—2015
silicone rubber
按GB/T7759的规定，采用A型试样，测得的压缩永久变形小于25%的高温硫化硅橡胶。
3.4
污染性 staining 两种及以上材料相接触时，材料产生变色、起泡、发粘、凹凸不平等现象的性质。
3.5
相容性 compatibility 两种及以上材料相接触时，不发生产生变色、起泡、发粘、凹凸不平等现象的性质。
4 分类和标记
4.1分类
建筑用高温硫化硅橡胶密封件（以下简称“密封件”），按性能分为抗撕裂型和耐压缩永久变形型，代号分别为S和Y。 4.2标记
产品应按以下方式标记：
-JG/T488—2015
标准号主参数代号，以产品硬度值表示分类代号产品代号（MFJ）
示例：硬度为50的抗撕裂型高温硫化硅橡胶密封件标记为：MFJ-S-50-JG/T488—2015。
5要求 5.1外观
表面应光滑、无扭曲变形，不应有裂纹、气泡、明显杂质及其他缺陷，颜色应均匀一致。 5.2尺寸公差 5.2.1 截面尺寸公差
密封件截面尺寸公差应符合GB/T3672.1一2002中表2的规定，其中装配尺寸应符合E1级的规定，非装配尺寸应符合E2级的规定。 5.2.2几何公差
密封件几何公差应符合GB/T3672.2的规定。 5.3 物理性能
密封件的物理性能应符合表1的规定。
2 JG/T488—2015
表17 高温硫化硅橡胶密封件的物理性能
项目
抗撕裂型 30～70(允许偏差士5) 30～85（允许偏差土5）
耐压缩永久变形型
硬度（邵氏A)
≤15 ≤25 ≥5.0 ≥200 ≥60 >12 ≤±5 ≤±15 ≤±30 ≤2.0 不破裂 ≤±10
硬度（邵氏A≤60）硬度（邵氏A>60）
≤30
压缩永久变形/%
≥7.0 ≥400 ≥200 ≥25 ≤±10 ≤±20 ≤±30 ≤2.0 不破裂 ≤±10
拉伸强度/MPa
硬度（邵氏A≤60）硬度（邵氏A>60）
拉断伸长率/%
撕裂强度/（kN/m）
硬度变化拉伸强度变化率/% 拉断伸长率变化率/%
热老化性能 (150C×72h)
加热失重(100℃×168h)/% 低温脆性（-40℃）低温硬度变化（—40℃×2h）耐臭氧老化性能水-紫外线老化性能
老化性能
试样表面无龟裂现象 试样表面无龟裂现象试样表面无龟裂现象 试样表面无龟裂现象
HB
HB
阻燃性
5.4污染性及相容性
密封件与基材、丁基胶、密封胶的污染性及相容性应符合表2的规定。
表2密封件污染性及相容性
项目
抗撕裂型
耐压缩永久变形型
无变色、起泡、发粘、凹凸不平 无变色、起泡、发粘、凹凸不平现象
密封件与基材的污染及相容性
现象
无变色、起泡、发粘、凹凸不平 无变色、起泡、发粘、凹凸不平现象
污染性及相容性
密封件与丁基胶的污染性
现象
密封件与密封胶的污染及相 无变色、起泡、发粘、凹凸不平 无变色、起泡、发粘、凹凸不平容性
现象
现象
仅限于在实际工程有选配要求时规定。
试验方法 6.1 标准试验条件
6
试验环境温度（23士2）℃，相对湿度（50士5）%。
3
