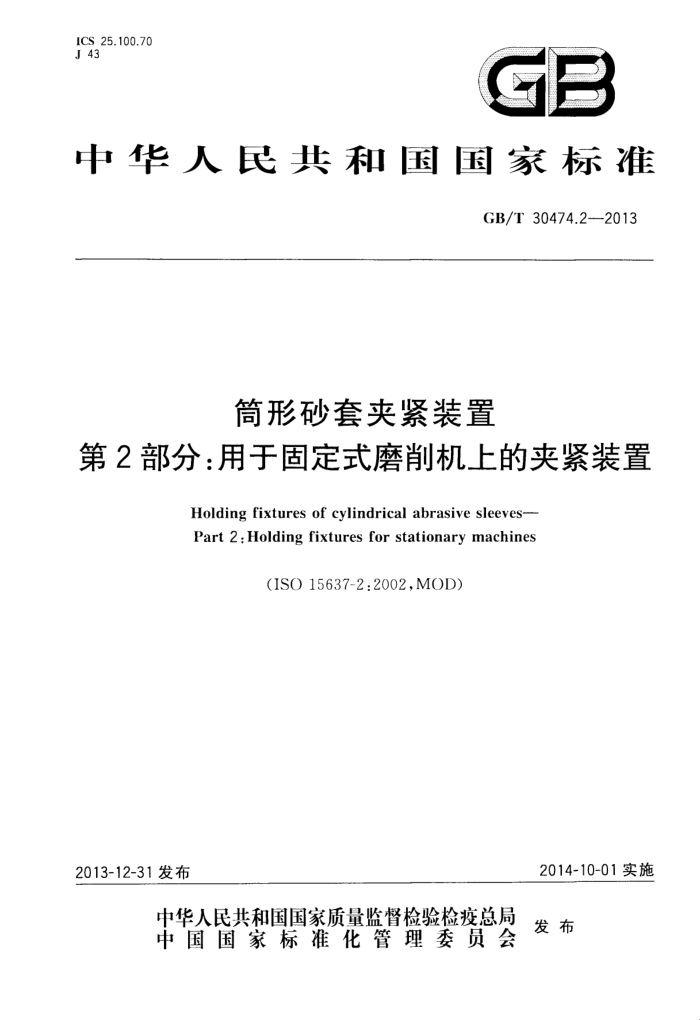

ICS 25.100.70 J 43
中华人民共和国国家标准
GB/T 30474.2--2013
筒形砂套夹繁装置
第2部分：用于固定式磨削机上的夹紧装置
Holding fixtures of cylindrical abrasive sleeves-- Part 2 : Holding fixtures for stationary machines
(ISO 15637-2:2002,MOD)
2014-10-01实施
2013-12-31 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30474.2--2013
前創言
GB/T30474《筒形砂套夹紧装置》分为以下2个部分：
第1部分：用于手持式磨削机上的带轴夹紧装置；第2部分：用于固定式磨削机上的夹紧装置。
本部分为GB/T30474的第2部分。 本部分按照GB/T1.1 2009给出的规则起草。 本部分使用重新起草法修改采用IS0）15637-2:2002《筒形砂套夹紧装置 ：第2部分：用于固定式磨
削机上的夹紧装置》。
本部分与ISO）15637-2:2002的技术性差异及原因如下： …删除了标志中尺寸、供应商和进口商的内容（见第6章），以适应国内生产、销售和使用的实际
情况。 为便于使用，本部分做了下列编辑性修改： a) 范围中增加了规定性的内容;； b）规范性引用文件中用等同采用国际标准的GB/T30473 32013代替ISO2421:2003。 本部分与ISO15637-2:2002相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空自
位置的垂直单线（「)进行了标示。
本部分由中国机械工业联合会提出。 本部分由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本部分起草单位：河南丁业大学。 本部分主要起草人：栗正新。
1 GB/T 30474.2-2013
筒形砂套夹紧装置
第2部分：用于固定式磨削机上的夹紧装置
1范围
GB/T30474的本部分规定了用于固定式磨削机上的筒形砂套夹紧装置的型式、尺寸、要求、标记、 标志。
本部分适用于符合GB/T30473中D100mm的筒形砂套使用的夹紧装置。此类夹紧装置采用不同的方式夹紧筒形砂套，例如用片状芯或气动装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 30473---2013涂附磨具　筒形砂套(ISO 2421:2003,IDT)
3　型式和尺寸
3.1型式
夹紧装置的形状和型式由制造厂自定；仪应遵守规定的尺寸和公差。见图1。
I
图1夹紧装置的形状和型式示意
3.2尺寸
尺寸见表1。 GB/T 30474.2-—2013
表１尺寸
单位为毫米
T ±2 150 200 215 225 300 150 200 250 100 150 200 250 150 200 250 150 200 250 250 300
D
极限偏差
基本尺寸 125
: -0:
150
8.:
160
0%
175
- 0.2
200
0.9
=:3 -0.2
250
315
1.0
4要求
由制造厂自定。 5 标记
夹紧装置应标记的内容为： a）夹紧装置； b） 引用本部分,即GB/T 30474.2; c） 尺寸D和T,单位为毫米； d）最高工作速度Us，单位为米/秒。 示例:直径D=200mm，厚度T=150mm并且最高T作速度s=40m/s的夹紧装置按以下内容标记
夹紧装置GB/T 30474.2200×150/40
2 GB/T 30474.2--2013
6标志
夹紧装置应标志的内容为：
注册商标或制造名称；最高允许转速
5 中华人民共和国
国家标准筒形砂套夹紧装置
第2部分：用于固定式磨削机上的夹紧装置
GB/T 30474.2-2013 中国标准出版社出版发行
*
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址 www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010）68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880×12301/16印张 0.5　字数８千字 2014年4月第一版　2014年4月第-次印刷
书号：155066·1-48726定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107
