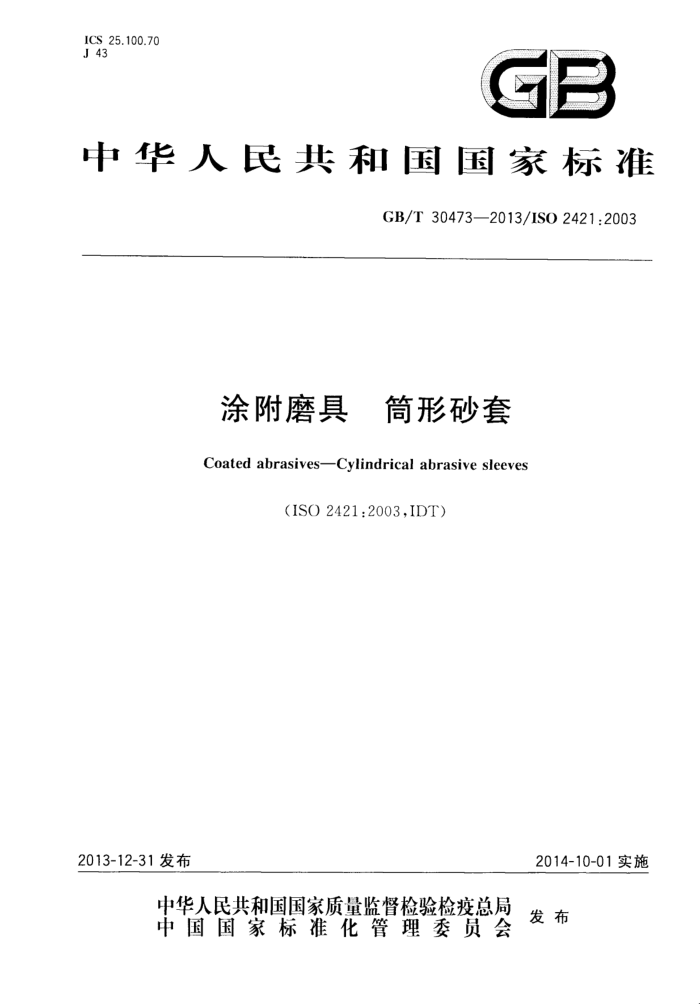

ICS 25.100.70 J 43
中华人民共和国国家标准
GB/T 30473—2013/ISO 2421:2003
涂附磨具 筒形砂套 Coated abrasives-Cylindrical abrasive sleeves
(ISO 2421:2003,IDT)
2013-12-31 发布
2014-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30473--2013/ISO 2421 :2003
前 言
本标准按照 GB/T 1.1 2009给出的规则起草。 本标准使用翻译法等同采用IS02421:2003《涂附磨具简形砂套》。 为便于使用，本标准做了如下编辑性修改：在范围一章中增加了适用性的内容本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139)归口。 本标准起草单位：郑州方舟磨具有限公司、白鸽磨料磨具有限公司。 本标准主要起草人：吴成斌、郭志邦、赵新立、陈德光、王建伟。
，
I GB/T 30473-—2013/1SO 2421 :2003
涂附磨具 筒形砂套
１范围
本标准规定了安装在手持式磨削机上符合IS0）15637-1要求的和安装在固定式磨削机上符合 IS(）15637-2要求的夹紧装置上的砂套的尺寸、公差和试验条件。
本标准适用于以砂布、砂纸制成的筒形砂套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 554限定和/或测试时的标准大气环境　技术条件（Standard atmospheres for conditioning and/or testing"-Specifications)
ISO 15637-1筒形砂套的夹紧装置第1部分：用于手持式磨削机上的带轴夹紧装置（Holding fixtures of cylindrical abrasive sleevesPart l: Holding fixturcs with shank for hand-held grinding machines)
ISO15637-2筒形砂套的夹紧装置第2部分：用于固定式磨削机上的夹紧装置（Holding fixtures of cylindrical abrasive sleeves-Part 2: Holding fixtures for stationary machines)
3　尺寸
筒形砂套尺寸见图1和表1、表2。
(19
图1筒形砂套
1 GB/T 30473—2013/ISO 2421:2003
单位为毫米
表 1D≤100 mm的筒形砂套 D
极限偏差
T±1
数值
Λ型平接法
B型 螺旋接法
10 20 10 30 20 40 20 30 40 50 30 40 50 30 40 50 30 40 50 40
-8.2 8.2 -0.1 0.3 -0:3
10
15
22
30
=8:1
45
=8:
60
二:3 =8.3
75
100
表 2D>100 mm的筒形砂套
单位为毫米
0
T±1
极限偏差 A型平接法
数值 125
150 200 215 225 300 150 200 250
+1.6
0
1.6
150
1.6
150 GB/T 30473--2013/ISO 2421:2003
表2 (续)
D
T±1
极限偏差 A型平接法
数值
100 150 200 250 150 200 250 150 200 250 250 300
1.85
175
-1.85
200
0
1.85
250
2.1
315
0
4 试验条件
表1和表2中的极限偏差在下列条件（符合ISO554）下有效：
温度:20℃±2℃; 相对湿度:65%±5%。
筒形砂套在上述条件下放置至少24h方可进行测试。
5标记
符合本标准的筒形砂套应标记的内容为： a） 筒形砂套; b） 引用本标准，即GB/T 30473; c） A型或B型; d） 直径 D; c） 宽度 T。 示例：-个A型的筒形砂套，直径 D=45mm和宽度 T=50mm 应按以下标记：
筒形砂套GB/T30473-·2013A45×50
6标志
筒形砂套上应标有尺寸D和T，制造厂名称或其注册商标。 中华人民共和国
