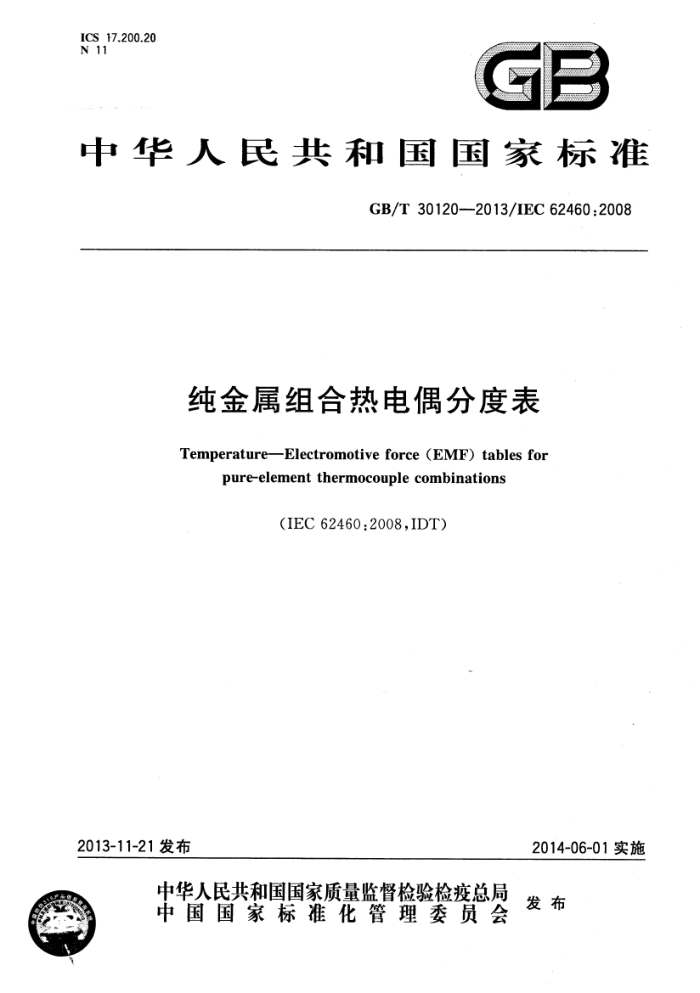

ICS 17.200.20 N 11
GB
中华人民共和国国家标准
GB/T30120—2013/IEC624602008
纯金属组合热电偶分度表
Temperature-Electromotiveforce(EMF)tablesfor
pure-element thermocouple combinations
（IEC62460:2008,IDT)
2014-06-01实施
2013-11-21发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30120—2013/IEC62460:2008
目 次
前言 1范围 2规范性引用文件 3术语和定义 A
分度表及函数式 5金-铂热电偶分度表： 5.1金-铂热电偶：电动势-温度关系，间隔为1℃ 5.2金-铂热电偶：温度-电动势关系，间隔为10μV 5.3金-铂热电偶在ITS-90定义固定点的热电值（资料性） 6铂-钯热电偶分度表 6.1铂-钯热电偶：电动势-温度关系，间隔为1℃ 6.2铂-钯热电偶：温度-电动势关系，间隔为10μV 6.3铂-钯热电偶在ITS-90定义固定点的热电值（资料性）附录A（规范性附录）金-铂热电偶分度函数的系数附录B(规范性附录）铂-钯热电偶分度函数的系数附录C(资料性附录）金-铂热电偶近似反函数的系数附录D(资料性附录）铂-钯热电偶近似反函数的系数：
10
11 11 15 22 23 24 25 26
.
... GB/T30120——2013/IEC62460:2008
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用IEC62460：2008《纯金属组合热电偶分度表》。 与本标准中规范性引用的国际文件有致性对应关系的我国文件如下：
-GB/T16839.1—1997热电偶第1部分：分度表(IEC60584-1：1995，IDT)。 鉴于IEC62460：2008的附录A和附录B分别包含了规范性内容“分度函数的系数”和资料性内容
“近似反函数的系数”，本标准做了下列编辑性修改：
将原IEC62460：2008的附录A“金-铂热电偶的系数”拆分为附录A（规范性附录）“金-铂热电偶分度函数的系数”和附录C(资料性附录)“金-铂热电偶近似反函数的系数”； -将原IEC62460：2008的附录B“铂-钯热电偶的系数”拆分为附录B(规范性附录）“铂-钯热电偶分度函数的系数”和附录D(资料性附录)“铂-钯热电偶近似反函数的系数”；附录C中，对应于1000℃的电动势由17085μV修改为17085.3μV，与分度表和附录A保持一致；附录B和附录D中，对应于1500℃的电动势由22932μV改为22931.7μV，与分度表保持一致。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本标准起草单位：上海工业自动化仪表研究院、安徽天康股份有限公司、重庆市大正温度仪表有限
公司。
本标准主要起草人：王骏、王嘉宁、刘仁聪、周步余。
I GB/T30120—2013/IEC62460:2008
纯金属组合热电偶分度表
1范围
本标准规定了金-铂热电偶和铂-钯热电偶的温度-电动势(EMF)和电动势-温度分度表及函数关系式。同时为了方便使用，本标准也提供了温度-电动势函数关系的近似函数。
本标准规定的分度表及函数式，适用于采用按重量百分比计纯度不小于99.999%的金、铂和纯度不小于99.99%的钯组成的金-铂热电偶和铂-钯热电偶。
本标准没有规定热电偶的电动势-温度初始值的允差。如果需要，该允差宜由偶丝制造商与用户协商确定。
本标准使用的温度基于1990年国际温标（ITS-90），以摄氏度为单位，符号为tgo／℃。电动势 (EMF)以微伏为单位，符号为E/μV。
本标准不涉及用于纯金属组合热电偶的延长和补偿导线。其使用问题由制造商与用户协商确定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IEC60584-1热电偶第1部分：分度表（Thermocouples—Part1：Referencetables)
3术语和定义
下列术语和定义适用于本文件。
3.1
热电偶类型thermocoupletypes 本标准涉及下列类型的热电偶丝：
金-铂（Au/Pt，金/铂）；：铂-钯(Pt/Pd，铂/钯）。 标识热电偶时，按国际惯例（如IEC60584-1的规定）将正极放在前面。
3.2
ITS-90定义固定点的热电值thermoelectricvaluesattheITS-90fixedpoints 在相应分度表温度范围内定义三相点（TP）、熔点（MP)和凝固点（FP)的值。塞贝克系数S是温
度-电动势的阶导数。
注：塞贝克系数是微小温差引起塞贝克电势变化的变化率，塞贝克系数以微伏每摄氏度为单位，符号为S/
(μV/℃)。
4分度表及函数式
本标准包括下列分度表：
金-铂热电偶：电动势-温度关系，间隔为1℃；
1 GB/T30120--2013/IEC62460:2008
金-铂热电偶：温度-电动势关系，间隔为10μV；金-铂热电偶在ITS-90定义固定点的热电值；铂-热电偶：电动势-温度关系，间隔为1℃；铂-钯热电偶：温度-电动势关系，间隔为10μV；铂-钯热电偶在ITS-90定义固定点的热电值。
.
本标准给出的分度表的参比温度为0℃。 附录A和附录B分别给出了产生金/铂热电偶分度表和铂/热电偶分度表的电动势(E/μV)与温
度（tgo/℃）函数关系的方程。
为了方便使用，附录C和附录D还给出了规定误差限内每种热电偶的温度（t9o/℃）与电动势 (E/μV)函数关系的近似方程。
5 金-铂热电偶分度表
*5.1 金-铂热电偶：电动势-温度关系，间隔为1℃ tso /℃ 0
7
tgo /℃
1
2
8
9
3
4
5 E/μV
6
0.0 6.1 12.1 18.3 24.5 30.7 36.9 43.2 49.5 55.9 0
0 10 62.3 68.7 75.2 81.7 88.2 94.8 101.4 108.1 114.8 121.5 10 20 128.3 135.1 141.9 148.8 155.7 162.7 169.7 176.7 183.7 190.8 20 30 197.9 205.1 212.3 219.5 226.8 234.1 241.4 248.8 256.2 263.6 30 40 271.1 278.6 286.1 293.7 301.3 308.9 316.6 324.3 332.1 339.8 40
50
50 347.6 355.5 363.3 371,2 379.2 387.1 395.1 403.2 411.2 419.3 60 427.5 435.6 443.8 452.1 460.3 468.6 476.9 485.3 493.6 502.1 60 70 510.5 519.0 527,5 536.0 544.6 553.2 561.8 570.5 579.2 587.9 70 80 596.6 605.4 614.2 623.1 632.0 640.9 649.8 658.7 667.7 676.8 80 90 685.8 694.9 704.0 713.1 722.3 731.5 740.7 750.0 759.2 768.6 90 100 777.9 787.3 796.7 806.1 815.5 825.0 834.5 844.1 853.6 863.2 100 110 872.8 882.5 892.2 901.9 911.6 921.4 931.2 941.0 950.8 960.7 110 120 970.6 980.5 990.5 1 000.4 1 010.4 1 020.5 1 030.5 1040.6 1 050.7 1 060.9 120 130 1 071.0 1 081.2 1 091.4 1101.7 1112.0 1122.3 1132.6 1142.9 1153.3 1163.7 130 140 1 174.1 1184.6 1195.1 1 205.6 1 216.1 1 226.7 1 237.2 1 247.8 1 258.5 1 269.1 140
150 1 279.8 1 290.5 1301.3 1 312.0 1 322.8 1 333.6 1 344.4 1355.3 1 366.2 1 377.1 150 160 1 388.0 1399.0 1 410.0 1421.0 1432.0 1443.1 1 454.1 1465.3 1 476.4 1 487.5 160 170 1 498.7 1 509.9 1 521.1 1 532.4 1 543.7 1 555.0 1566.3 1 577.6 1 589.0 1 600.4 170 180 1 611.8 1623.3 1 634.7 1 646.2 1 657.7 1 669.3 1 680.8 1 692.4 1 704.0 1 715.6 180 190 1 727.3 1739.0 1 750.7 1 762.4 1 774.1 1 785.9 1 797.7 1 809.5 1 821.3 1833.2 190 200 1 845.1 1 857.0 1868.9 1880.9 1892.8 1 904.8 1916.8 1928.9 1 941.0 1 953.0 200 210 1 965.1 1 977.3 1 989.4 2 001.6 2 013.8 2 026.0 2 038.3 2 050.5 2 062.8 2 075.1 210 220 2 087.4 2 099.8 2112.2 2124.6 2 137.0 2 149.4 2 161.9 2 174.4 2 186.9 2 199.4 220 2 GB/T30120-2013/IEC62460:2008
tgo /℃ 0 1 2 3
9 tgo/℃
8
5 E/μV
7
4
6
230 2 211.9 2 224.5 2 237.1 2 249.7 2 262.3 2 275.0 2 287.7 2 300.4 2 313.1 2325.8 230 240 2 338.6 2 351.4 2 364.2 2 377.0 2389.8 2 402.7 2415.6 2 428.5 2 441.4 2 454.4 240 250 2 467.3 2 480.3 2 493.3 2 506.4 2 519.4 2 532.5 2 545.6 2 558.7 2 571.9. 2 585.0 250 260 2 598.2 2 611.4 2 624.6 2 637.8 2 651.1 2 664.4 2 677.7 2 691.0 2 704.3 2 717.7 260 270 2 731.1 2 744.5 2 757.9 2 771.3 2 784.8 2 798.3 2 811.8 2 825.3 2 838.9 2 852.4 270 280 2 866.0 2 879.6 2 893.2 2 906.9 2 920.5 2 934.2 2 947.9 2 961.6 2 975.4 2 989.1 280 290 3 002.9 3 016.7 3 030.5 3 044.4 3 058.2 3 072.1 3 086.0 3 099.9 3113.8 3 127.8 290 300 3141.8 3 155.8 3169.8 3183.8 3 197.9 3 211.9 3 226.0 3 240.1 3 254.3 3 268.4 300 310 3 282.6 3 296.8 3 311.0 3 325.2 3 339.4 3 353.7 3368.0 3 382.3 3 396.6 3 410.9 310 320 3 425.3 3439.7 3 454.1 3 468.5 3482.9 3 497.4 3 511.8 3 526.3 3 540.8 3 555.4 320 330 3 569.9 3584.5 3 599.1 3 613.7 3 628.3 3 642.9 3 657.6 3 672.2 3 686.9 3 701.7 330 340 3 716.4 3 731.1 3 745.9 3 760.7 3 775.5 3 790.3 3 805.2 3820.0 3 834.9 3849.8 340 350 3 864.7 3 879.6 3 894.6 3 909.6 3 924.6 3 939.6 3 954.6 3 969.6 3 984.7 3 999.8 350 360 4 014.9 4 030.0 4 045.1 4 060.3 4 075.4 4 090.6 4 105.8 4 121.0 4 136.3 4 151.5 360 370 4166.8 4 182.1 4 197.4 4 212.8 4 228.1 4 243.5 4 258.9 4 274.3 4 289.7 4 305.1 370 380 4 320.6 4 336.1 4 351.6 4 367.1 4 382.6 4 398.1 4 413.7 4 429.3 4 444.9 4 460.5 380 390 4 476.1 4 491.8 4 507.4 4 523.1 4 538.8 4 554.6 4 570.3 4 586.1 4 601.8 4 617.6 390 400 4 633.4 4 649.3 4 665.1 4 681.0 4 696.8 4 712.7 4 728.6 4 744.6 4 760.5 4 776.5 400 410 4 792.5 4 808.5 4 824.5 4 840.5 4 856.6 4 872.7 4 888.7 4 904.9 4 921.0 4 937.1 410 420 4 953.3 4 969.4 4 985.6 5 001.8 5 018.1 5 034.3 5 050.6 5 066.9 5 083.1 5 099.5 420 430 5 115.8 5 132.1 5 148.5 5164.9 5 181.3 5 197.7 5 214.1 5 230.6 5 247.0 5 263.5 430 440 5 280.0 5 296.5 5 313.1 5 329.6 5 346.2 5 362.8 5 379.4 5 396.0 5 412.6 5 429.3 440 450 5446.0 5 462.6 5 479.4 5 496.1 5 512.8 5 529.6 5 546.3 5 563.1 5 579.9 5 596.8 450 460 5 613.6 5 630.5 5 647.3 5 664.2 5 681.1 5 698.0 5 715.0 5 731.9 5 748.9 5 765.9 460 470 5 782.9 5 799.9 5 817.0 5 834.0 5 851.1 5 868.2 5 885.3 5 902.4 5 919.6 5 936.8 470 480 5 953.9 5 971.1 5 988.3 6 005.6 6 022.8 6 040.1 6 057.3 6 074.6 6 091.9 6 109.3 480 490 6126.6 6 144.0 6161.3 6 178.7 6 196.1 6 213.6 6 231.0 6 248.5 6 265.9 6 283.4 490
500 6 301.0 6 318.5 6 336.0 6 353.6 6 371.2 6 388.7 6 406.4 6 424.0 6 441.6 6 459.3 500 510 6 477.0 6 494.7 6 512.4 6 530.1 6 547.8 6 565.6 6 583.4 6 601.1 6 619.0 6 636.8 510 520 6 654.6 6 672.5 6 690.4 6 708.2 6 726.2 6 744.1 6 762.0 6 780.0 6 797.9 6 815.9 520 530 6833.9 6 852.0 6 870.0 6 888.1 6 906.1 6 924.2 6 942.3 6 960.4 6 978.6 6 996.7 530 540 7 014.9 7 033.1 7 051.3 7 069.5 7 087.7 7106.0 7124.3 7 142.6 7160.9 7 179.2 540 550 7 197.5 7 215.9 7 234.2 7 252.6 7 271.0 7 289.4 7 307.9 7 326.3 7 344.8 7 363.3 550
3 GB/T30120—2013/IEC62460:2008
2
3
tgo /℃
tgo /℃ 0
1
6
7
4
5 E/μV
8
9
560 7 381.8. 7 400.3 7 418.8 7 437.4 7 455.9 7 474.5 7 493.1 7 511.7 7 530.3 7 549.0 560 570 7 567.6 7 586.3 7 605.0 7 623.7 7 642.5 7 661.2 7 680.0 7 698.7 7 717.5 7 736.3 570 580 7 755.2 7 774.0 7 792.9 7 811.7 7 830.6 7 849.5 7 868.5 7 887.4 7 906.4 7 925.3 580 590 7 944.3 7 963.3 7982.3 8 001.4 8 020.4 8 039.5 8 058.6 8 077.7 8 096.8 8 115.9 590 600 8 135.1 8 154.3 8 173.4 8192.6 8 211.9 8 231.1 8 250.3 8 269.6 8 288.9 8 308.2 600 610 8 327.5 8 346.8 8366.2 8 385.5 8 404.9 8 424.3 8 443.7 8 463.2 8482.6 8 502.1 610 620 8 521.5 8 541.0 8 560.5 8 580.1 8 599.6 8 619.2 8 638.7 8 658.3 8 677.9 8 697.6 620 630 8 717.2 8 736.9 8 756.5 8 776.2 8 795.9 8 815.6 8 835.4 8 855.1 8 874.9 8 894.7 630 640 8 914.5 8 934.3 8 954.1 8 974.0 8 993.9 9 013.7 9 033.6 9 053.6 9 073.5 9 093.4 640 650 9 113.4 9 133.4 9 153.4 9 173:4 9193.4 9 213.5 9 233.5 9 253.6 9 273.7 9 293.8 650 660 9 313.9 9 334.1 9 354.2 9 374.4 9 394.6 9 414.8 9 435.0 9 455.3 9 475.5 9 495.8 660 670 9 516.1 9 536.4 9 556.7 9 577.0 9 597.4 9 617.8 9 638.2 9 658.6 9 679.0 9 699.4 670 680 9 719.9 9 740.3 9 760.8 9 781.3 9 801.8 9 822.3 9 842.9 9863.5 9 884.0 9 904.6 680 690 9 925.2 9 945.9 9966.5 9 987.2 10 007.910028.510049.310 070.010 090.710111.5 690 700 10 132.210153.010173.810194.710215.510236.410257.210278.110299.010 319.9 700 710 10340.910361.810382.810403.810424.810445.810466.810487.910508.910530.0 710 720 10 551.110 572.210 593.310 614.510 635.610 656.810 678.010 699.210 720.4 10741.7 720 730 10762.910 784.210 805.510 826.810848.110869.510890.810 912.210 933.610955.0 730 740 10976.410997.811 019.311 040.811 062.211 083.711105.311126.811 148.311169.9 740 750 11191.511213.111234.711 256.311 277.911 299.611321.311 343.011 364.711386.4 750 760 11408.111 429.911 451.711 473.511495.311517.111538.911 560.811 582.611604.5 760 770 11 626.4 11 648.311 670.3 11 692.2 11 714.2 11 736.2 11 758.2 11 780.2 11 802.2 11 824.3 770 780 11 846.311 868.411 890.5 11 912.6 11 934.7 11 956.911 979.0 12 001.2 12 023.4 12 045.6 780 790 12 067.812 090.012112.312134.612156.812179.112 201.512 223.812246.112268.5 790 800 12290.912 313.312335.712358.112380.612403.012425.512 448.012 470.512493.0 800 810 12 515.612 538.112560.712 583.312 605.912 628.512 651.212 673.8 12 696.512 719.2 810 820 12 741.9 12 764.6 12 787.3 12 810.1 12 832.8 12 855.6 12 878.412 901.2 12 924.0 12 946.9 820 830 12 969.7 12 992.613 015.5 13 038.4 13 061.3 13 084.3 13 107.2 13130.2 13 153.2 13 176.2 830 840 13 199.2 13 222.213245.313 268.413 291.4 13 314.5 13 337.7 13360.8 13 383.9 13 407.1 840 850 13 430.3 13 453.5 13 476.7 13 499.9 13 523.1 13 546.4 13 569.7 13593.0 13 616.313 639.6 850 860 13 662.9 13 686.3 13 709.6 13 733.0 13 756.4 13 779.8 13 803.3 13 826.7 13 850.2 13 873.6 860 870 13 897.1 13 920.7 13 944.213967.713 991.3 14 014.9 14 038.4 14 062.014 085.7 14 109.3 870 880 14 133.0 14 156.6 14 180.314 204.0 14 227.7 14 251.5 14 275.214 299.014 322.7 14 346.5 880 890 14 370.314 394.214 418.014 441.914 465.7 14 489.6 14513.514 537.514 561.4 14 585.3 890 4 GB/T30120——2013/IEC62460;2008
tgo /℃ 0
7
8
tgo/℃
9
1
2
3
5
6
4
E/μV
900 14 609.3 14 633.3 14 657.3 14 681.3 14 705.3 14 729.4 14 753.4 14 777.5 14 801.6 14 825.7 900 910 14 849.9 14 874.014 898.2 14 922.3 14 946.5 14 970.714 994.9 15 019.2 15 043.4 15 067.7 910 920 15092.015116.315140.615164.915189.315213.615238.015262.415286.815311.2 920 930 15 335.715 360.115384.615409.115 433.615 458.115482.615507.215531.715 556.3 930 940 15 580.9 15 605.5 15 630.1 15 654.8 15 679.4 15 704.1 15 728.8 15 753.5 15 778.2 15 803.0 940
950 15 827.7 15 852.5 15 877.315 902.115 926.915 951.7 15 976.6 16 001.416 026.316 051.2 950. 960 16 076.116101.016126.016150.916175.916200.916225.916250.916276.016301.0 960 970 16 326.1 16 351.2 16 376.216 401.416 426.5 16 451.6 16 476.8 16 502.016 527.216 552.4 970 980 16 577.616 602.8 16 628.116 653.316 678.616 703.916729.216 754.616 779.916 805.3 980 990 16 830.7 16 856.1 16881.516 906.916 932.3 16 957.8 16 983.317 008.817 034.3 17 059.8 990
1 000
1 000 17085.3
5.2 金-铂热电偶：温度-电动势关系，间隔为10μV E/μV 0 10 20 30 40 50 60 70 80 90 E/μV
tgo/℃
0.00 1.65 3.28 4.89 6.49 8.07 9.64 11.20 12.74. 14.27 0 100 15.78 17.28 18.77 20.25 21.72 23.17 24.62 26.05 27.47 28.89 100 200 30.29 31.68 33.07 34.44 35.81 37.17 38.52 39.86 41.19 42.51 200 300 43.83 45.14 46.44 47.74 49.02 50.30 51.58 52.84 54.10 55.36 300 400 56.60 57.84 59.08 60.31 61.53 62.75 63.96 65.17 66.37 67.56 400 500 68.75 69.94 71.12 72.29 73.46 74.63 75.79 76.94 78.09 79.24 500 600 80.38 81.52 82.65 83.78 84.90 86.02 87.14 88.25 89.36 90.46 600 700 91.56 92.66 93.75 94.84 95.92 97.01 98.08 99.16 100.23 101.29 700 800 102.36 103.42 104.47 105.53 106.58 107.62 108.67 109.71 110.74 111.78 800 900 112.81 113.84 114.86 115.88 116.90 117.92 118.93 119.94 120.95 121.95 900 1 000 122.96 123.96 124.95 125.95 126.94 127.93 128.91 129.90 130.88 131.86 1 000 1 100 132.83 133.81 134.78 135.75 136.72 137.68 138.64 139.60 140.56 141.52 1 100
0
1 200 142.47 143.42 144.37 145.31 146.26 147.20 148.14 149.08 150.02 150.95 1 200
1 300 151.88 152.81 153.74 154.67 155.59 156.51 157.43 158.35 159.27 160.18 1 300 1400 161.09 162.00 162.91 163.82 164.72 165.63 166.53 167.43 168.33 169.22 1 400 1 500 170.12 171.01 171.90 172.79 173.68 174.56 175.45 176.33 177.21 178.09 1 500
1 600 178.97 179.84 180.72 181.59 182.46 183.33 184.20 185.06 185.93 186.79 1 600 1 700 187.65 188.52 189.37 190.23 191.09 191.94 192.80 193.65 194.50 195.35 1 700 1 800 196.19 197.04 197.89 198.73 199.57 200.41 201.25 202.09 202.93 203.76 1 800
5
