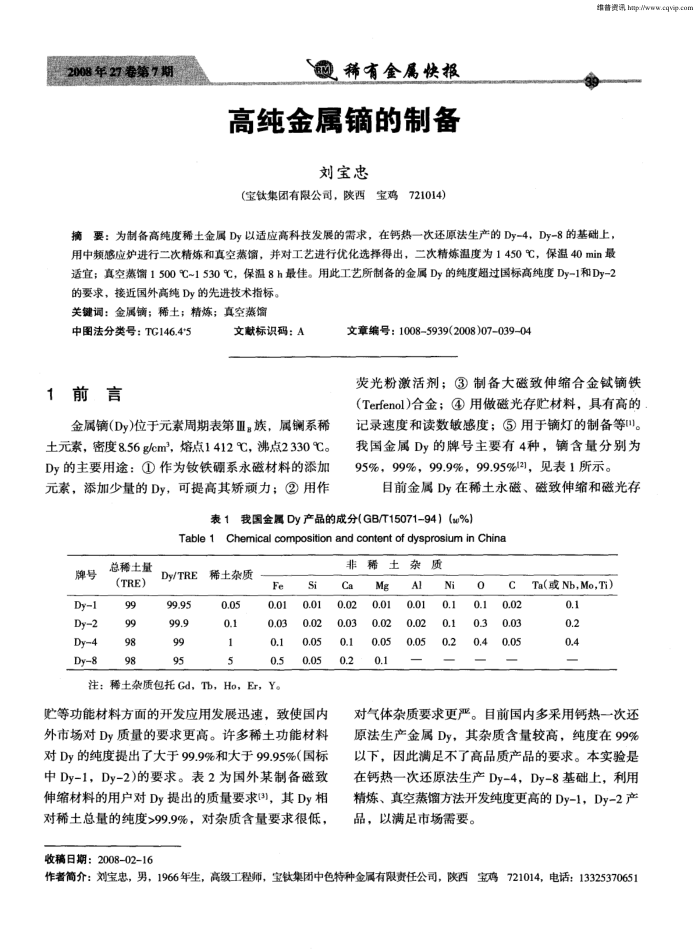

2008年27卷第7期
稀有金属快报
高纯金属镝的制备
刘宝忠
(宝钛集团有限公司，陕西宝鸡721014)
维普资讯ht
摘要：为制备高纯度稀土金属Dy以适应高科技发展的需求，在钙热一次还原法生产的Dy-4，Dy-8的基础上，用中频感应炉进行二次精炼和真空蒸馏，并对工艺进行优化选择得出，二次精炼温度为1450℃，保温40min最适宜；真空蒸馈1500℃~1530℃，保温8h最佳。用此工艺所制备的金属Dy的纯度超过国标高纯度Dy-1和Dy-2
的要求，接近国外高纯Dy的先进技术指标。关键调：金属铺；稀土；精炼；真空蒸馆
中图法分类号：TG146.4*5 1前言
文献标识码：A
金属镐（Dy)位于元素周期表第Ⅲ。族，属系稀土元素，密度8.56g/cm，熔点1412℃，沸点2330℃。 Dy的主要用途：①作为钕铁硼系永磁材料的添加元素，添加少量的Dy，可提高其矫顽力：②用作
文章编号：10085939(2008)07039-04
荧光粉激活剂；③制备大磁致伸缩合金镐铁（Terfenol)合金：④用做磁光存贮材料，具有高的记录速度和读数敏感度；③用于镐灯的制备等!。我国金属Dy的牌号主要有4种，铺含量分别为 95%，99%，99.9%，99.95%12)，见表1所示。
目前金属Dv在稀土永磁、磁致伸缩和磁光存
表1我国金属Dy产品的成分(GB/T1507194）（s/%)
Chemical composition and content of dysprosium in China
Table1
牌号 Dy1 Dy2 Dy-4 Dy8
总稀土量(TRE) 66 99 86 86
Dy/TRE 99.95 99.9 99 95
稀土杂质 0.05 0.1 1 5
Fe 0.01 0.03 0.1 0.5
注：稀土杂质包托Gd，Tb，Ho，Er，Y。
Si 0.01 0.02 0.05 0.05
贮等功能材料方面的开发应用发展迅速，致使国内外市场对Dy质量的要求更高。许多稀土功能材料对Dy的纯度提出了大于99.9%和大于99.95%（国标中Dy-1，Dy-2)的要求。表2为国外某制备磁致伸缩材料的用户对Dy提出的质量要求(3)，其Dy相对稀土总量的纯度>99.9%，对杂质含量要求很低，
收稿日期：2008-02-16
杂质
非稀土
Ca 0.02 00 0.1 0.2
Mg 0.01 0.02 0.05 0.1
AI 10'0 0.02 0.05
Ni 0.1 0.1 0.2
0 0.1 0.3 0.4
c 0.02 0.03 0.05
Ta(或 Nb,Mo,Ti)
0.1 0.2 0.4
对气体杂质要求更严。目前国内多采用钙热一次还原法生产金属Dv，其杂质含量较高，纯度在99% 以下，因此满足不了高品质产品的要求。本实验是在钙热一次还原法生产Dy=4，Dy-8基础上，利用精炼、真空蒸馏方法开发纯度更高的Dy-1，Dy-2产品，以满足市场需要。
作者简介：刘宝忠，男，1966年生，高级工程师，宝钛集团中色特种金属有限责任公司，陕西宝鸡721014，电话：13325370651
