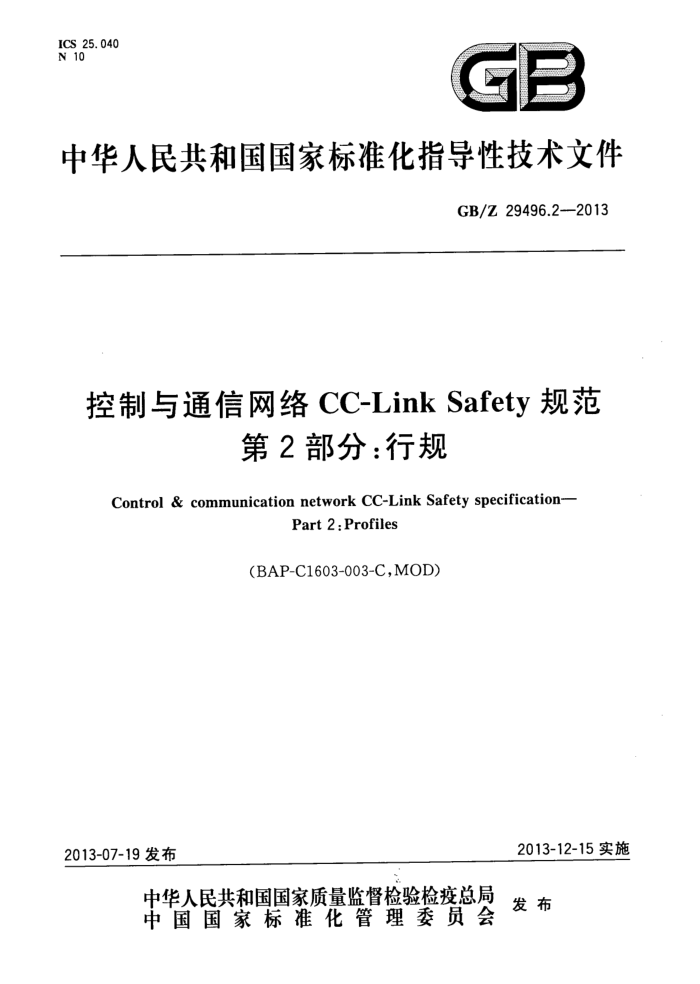

ICS 25.040 N 10
中华人民共和国国家标准化指导性技术文件
GB/Z 29496.2--2013
控制与通信网络 CC-Link Safety 规范
第 2 部分：行规
Control & communication network CC-Link Safety specification-
Part 2 : Profiles
(BAP-C1603-003-C, MOD)
2013-12-15 实施
2013-07-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/Z 29496.2—2013
目 次
11
前言 1 范围 2 规范性引用文件 3术语和定义… 4　安全 CSP文件和工具软件
2
4.1目标 4. 2安全 CSP 文件的用法 ’4.3“与标准 CSP 文件的兼容性 4.4运行注意事项５ 安全 CSP 文件定义
.·+
5.1 安全 CSP 文件名称 5.2 安全CSP文件结构 5.3 文件信息段 5. 4 设备信息段 5.5参数信息段· 5.5.1 参数信息段的结构… 5.5.2 第二层次段· 5.5.3　第三层次段…. 5.5.4　第四层次段· 5.6 Safety CSP 文件示例 5. 6. 1 概述·
Y
LO
11
1
15 15 16 28 28 30
5. 6. 2 安全 CSP 文件修订示例
图 1 安全 CSP 文件图 2 安全 CSP 文件的处理流程图 3 安全 CSP 文件的结构图 4 文件信息段示例图5设备信息段示例图 6参数信息段的结构图7参数列表总览图 8 参数信息段示例图 ９第二层次段图 10第三层次段
(
14
15 16 GB/Z 29496.2—2013
图 11 第四层次段图 12RAM存储参数信息段示例图 13RAM 存储参数组合框信息段示例图 14RAM存储参数位数据信息段示例图 15参数设定范围关联信息段示例图 16 安全 CSP 文件示例图 17 修订前：安全CSP文件（模块技术版本A). 图 18 修订后：安全CSP文件（模块技术版本A,B)
17
20 22 24 28 28 30 31
表1 语言代码列表表 2 文件信息段的登录项表3设备信息段的登录项· 表 4设备类型列表表 5参数信息段列表表 6第二层次段信息列表表 7第三层次段信息列表表８第四层次段信息列表表 9RAM存储参数信息段的登录项· 表10 RAM存储参数组合框信息段的登录项表 11RAM存储参数位数据信息段的登录项表 12ROM 存储参数信息段的登录项表 13ROM存储参数组合框信息段的登录项表14ROM存储参数位数据信息段的登录项表15参数设定范围关联信息段的登录项
5
9
12 15 15 16 18 21 22 24 25 25 26
n GB/Z 29496.2—2013
前言
GB/Z 29496《控制与通信网络CC-Link Safety规范》分为以下 3个部分：
-第1部分：概述/协议；第2部分：行规；第3部分：实现。
本部分为GB/Z29496的第2部分。 本部分按照GB/T 1.1一2009给出的规则起草。 本部分修改采用 CC-LINK 协会标准 BAP-C1603-003-C《CC-Link Safety规范行规》。 本部分在技术内容上与原国际标准没有差异，为方便我国用户使用,在文本结构编排上进行了以下
调整：
一本部分修改采用原英文标准的第3部分BAP-C1603-003-C; 重新改写了本部分前言；根据文中引用标准情况,增加了第2章规范性引用文件；一将原文第2章作为本部分的第3章,并相应调整后续文本章条号。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC 124)归口。 本部分起草单位：机械工业仪器仪表综合技术经济研究所、北京和利时系统工程有限公司、清华大
学、东风设计研究院有限公司、上海自动化仪表股份有限公司、重庆川仪自动化股份有限公司、中海石油研究中心、天华化工机械及自动化研究设计院、中国CC-Link 用户组织。
本部分主要起草人：王春喜、丁露、王麟琨、龚明、欧阳劲松、覃强、高镜媚、游和平、包伟华、田英明、 罗安、王锦标、徐伟华、姜金锁。
m GB/Z 29496.2—2013
控制与通信网络 CC-Link Safety 规范
第2部分：行规
1范围
GB/Z 29496 的本部分描述了 CC-Link Safety 的行规规范。 本部分规定安全 CSP[CC-Link 系统行规（安全)］文件的表示方法，该文件描述了关于 CC-Link
Safety中安全从站的不同信息。
安全从站的CLPA成员开发商定义了安全CSP文件中的安全从站行规,并和安全从站一起提供该文件。
用户可以通过安全CSP文件（见图1)到工具软件来简单地对安全从站参数进行配置。
安全从站的CLPA 成员开发商
用户
CSP
工具软件
安全CSP文件
准备
.1
oh
准备
安全从站
安全主站
安全从站
图1 安全 CSP 文件
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19760.3CC-Link 控制与通信网络规范　第3部分:CC-Link 行规
3术语和定义
下列术语和定义适用于本文件。
3. 1
安全 CSPsafety CSP CC-Link 系统行规(安全)的缩写。读作 CC-Link 系统行规安全版本。
3. 2
标准 CSP standard CSP CC-Link 系统行规(标准)的缩写。读作 CC-Link 系统行规标准版本。
> GB/Z 29496.2--2013 3.3
安全 CSP 文件 safety CSP file CC-Link 安全协议的 CSP 文件。在本部分中定义。
3. 4
标准 CSP 文件 standard CSP file CC-Link 协议的 CSP文件。在 GB/T 19760.3 中定义。
3.5
行规 profile 与连接到 CC-Link 和 CC-Link Safety 的设备相关的各种信息、参数等。
3.6
段 section 指示安全CSP文件中一个块的单元。安全CSP文件最多可由 4个层次组成，从最顶层开始分别为
第一层次段、第二层次段、第三层次段和第四层次段。 3.7
段关键字 section keyword 用于为段分界的关键词。
3. 8
登录项entry 段中定义的信息标识符。
3.9
工具软件utility CC-Link Safety 工程工具的通称。
4安全 CSP 文件和工具软件
4.1目标
用户可以通过使用安全CSP文件和工具软件来简单地对安全从站参数进行配置。 安全 CSP 文件的作用如下： a）检查工具软件中的参数号范围和参数设置值，阻止用户在安全从站中设置参数时超出范围； b）在安全从站用能表达参数含义的字符串而不用参数号来显示参数项,改善工具软件的可视性。
4. 2 安全 CSP 文件的用法
安全 CSP文件的处理流程（见图2)描述如下： a）工具软件解释安全CSP文件并显示参数设置画面； b）工具软件根据用户输人的数据生成CC-Link Safety参数;
工具软件将步骤 b)生成的参数注册到安全主站；
c）
d) 安全主站将参数发送到安全从站。 2 GB/Z 29496.2—2013
CLPA成员开发商定义安全从站的行规
工具软件加载安全CSP文件以生成参数
(2) 工具软件通过安全CSP文件和用户输入的数据生成CC - Link Safety参数
(1) ~
安全CSP文件 输入等
0
工具软件 工具软件生成CCLink
(3) Safety多数
".
具 00000
00000
安全从站B
(4) 安全从站A
安全主站
图 2 安全 CSP 文件的处理流程
4. 3与标准 CSP 文件的兼容性
由于描述项不同,因此安全 CSP文件与标准 CSP 文件不兼容(见 GB/T 19760.3）。 4.4运行注意事项
安全从站的 CLPA成员开发商必须编制安全CSP文件，并和对应的安全从站一起提供给用户。当安全从站更新时(更新的同时模块技术版本发生变化)，开发商也必须对安全CSP文件进行修订。
5安全 CSP 文件定义
5.1安全 CSP 文件名称
本章描述了安全 CSP文件的结构。当给用户提供 CC-Link Safety 设备时，必须按照本章所描述的结构创建安全 CSP文件。安全CSP文件是文本文件，可用文本编辑器或其他软件生成。
安全CSP文件的文件名称格式如下：安全从站模块名_语言代码。csp 当多个制造商使用相同的安全从站设备名称时，也可使用下述文件名称格式：安全从站模块名_制造商代码_语言代码.csp 下面给出几个文件名称的示例：示例 1 :ABcd-789_ENG. csp。 示例 2:ABcd-789_1234_ENG. csp。 说明：
a）文件名称中仅允许使用下列字符：
"-“A”～“Z"（单字节大写英文字母字符）; “a”～“z"”（单字节小写英文字母字符); 一“0”～"g”（单字节数字字符）; 一“_"(单字节连字符); —“_”(单字节下划线)。 注：“_”只用作“安全从站模块名”、“制造商代码”和“语言代码”的分隔符。
b）“安全从站模块名”最多 17个字符。 c）“Common"不能用作"安全从站模块名”。它保留供系统使用。
3 GB/Z 29496.2—2013
d）“安全从站模块名”不区分大小写。
根据安全CSP文件的描述(相应语言），“语言代码”可使用表1中的语言代码。
e）
f) 文件扩展名是".csp"。 g） 必须生成安全 CSP 文件的英文版本。其他语言生成的安全 CSP 文件都是可选的(由各 CLPA成员制造商
确定)。
表1列出了2006年1月定义的语言代码。
表1 语言代码列表
语言代码 ENG CHI-SM CHI-TD GER ITA JPN KOR RUS
对应语言英语简体中文繁体中文德语意大利语日语韩语 ·俄语
如使用上表中没有的其他语言代码，请向 CLPA提交一份语言增加申请。与 CLPA联系，以获取最新的语言代码列表。 5.2 安全 CSP 文件结构
图 3是安全 CSP文件的结构示例。
[File_Info]
文件信息段
[Device_ Info]
设备信息段
必备段
[Parameter_ Info]
参数信息段
！可选段
[V10_ End]
图 3 安全 CSP 文件的结构
安全CSP文件分为如下几段：
文件信息段该段定义了和安全 CSP文件相关的信息。 设备信息段该段定义了安全从站的设备信息。 参数信息段该段定义了安全从站参数。
