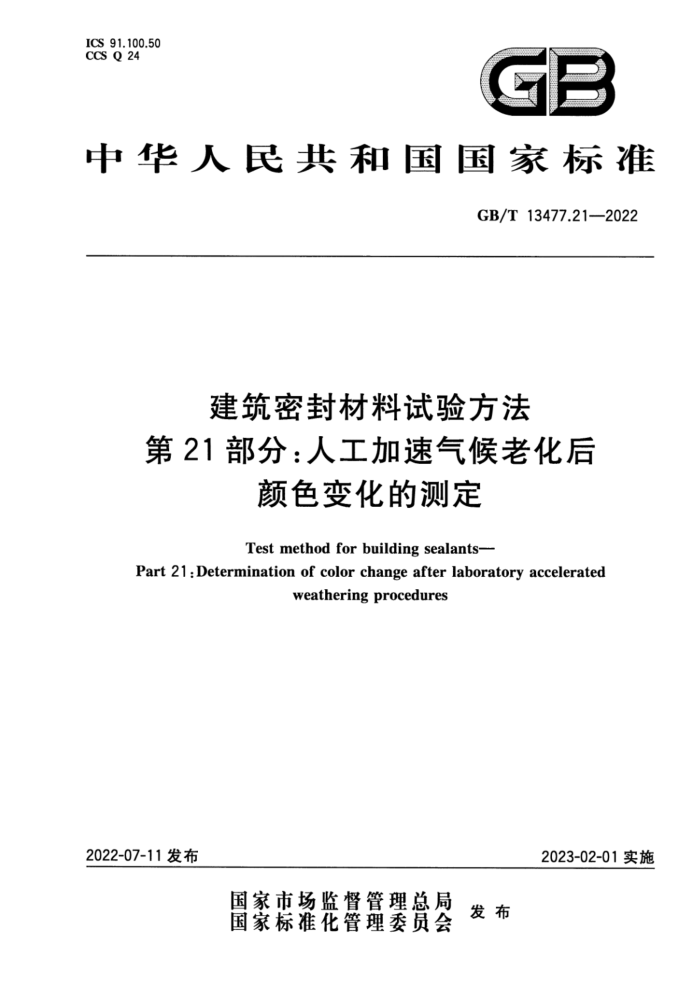

ICS 91.100.50 CCS Q 24
GB
中华人民共和国国家标准
GB/T13477.21—2022
建筑密封材料试验方法
第21部分：人工加速气候老化后
颜色变化的测定
Test method for building sealants-
Part 21:Determination of color change after laboratory accelerated
weathering procedures
2023-02-01实施
2022-07-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T13477.21—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T13477《建筑密封材料试验方法》的第21部分。GB/T13477已经发布了以下部分：
第1部分：试验基材的规定；第2部分：密度的测定；
-第3部分：使用标准器具测定密封材料挤出性的方法； -第4部分：原包装单组分密封材料挤出性的测定；
第5部分：表干时间的测定；第6部分：流动性的测定；第7部分：低温柔性的测定；第8部分：拉伸粘结性的测定；第9部分：浸水后拉伸粘结性的测定；第10部分：定伸粘结性的测定；第11部分：浸水后定伸粘结性的测定；第12部分：同一温度下拉伸-压缩循环后粘结性的测定；第13部分：冷拉-热压后粘结性的测定；第14部分：浸水及拉伸-压缩循环后粘结性的测定；第15部分：经过热、透过玻璃的人工光源和水曝露后粘结性的测定；第16部分：压缩特性的测定； -第17部分：弹性恢复率的测定；第18部分：剥离粘结性的测定； -第19部分：质量与体积变化的测定； —.-第20部分：污染性的测定；
第21部分：人工加速气候老化后颜色变化的测定。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。 本文件起草单位：广州市白云化工实业有限公司、河南建筑材料研究设计院有限责任公司、广州合
成材料研究院有限公司、上海建科检验有限公司、建研院检测中心有限公司、杭州之江有机硅化工有限公司、郑州中原思蓝德高科股份有限公司、广州市高士实业有限公司。
本文件主要起草人：张冠琦、尹蕊、易军、李剑、刘盈、牛蓉、曾容、徐俊、冯培、胡新嵩、周平、邢玉秀、 张梦真、高珏、胡先悦。
I GB/T13477.21—2022
引言
建筑密封材料是能承受接缝位移以达到气密、水密目的而嵌人建筑接缝中的一类功能性建筑材料，对提高建筑物的密封、节能、防水、隔音、防尘等功能有着重要意义。为了响应国家优先发展新型防水密封材料的规划纲要，规范产品质量，引导产品市场健康有序发展，从20世纪80年代至今，逐步建立了我国比较完善的建筑密封材料标准体系。GB/T13477是建筑密封材料标准体系的重要组成，以采标技术对应的ISO/TC59/SC8国际标准体系文件为主，已经发布实施了20项标准。
GB/T13477是指导我国建筑密封胶产品性能测试的基础性和通用性的试验方法标准，旨在为产品标准制定者、生产者、研发者提供技术支撑。GB/T13477分为五类，分类及已发布实施的标准构成如下。
一试验条件类（第1部分），规定试验基材等条件。 -施工性能类（第3部分～第6部分），规定产品的挤出性、适用期、表干时间、流动性、固化特性
等测定方法。
—物理/力学性能类（第2部分、第7部分、第16部分、第17部分、第19部分），规定产品的密度、
低温柔性、压缩特性、弹性恢复率、质量与体积变化等测定方法。 与基材的粘结性能类（第8部分、第9部分、第10部分、第11部分、第12部分、第13部分、第 14部分、第18部分），规定产品的拉伸粘结性、定伸粘结性、浸水后粘结性、拉伸-压缩后粘结性、剥离粘结性、高/低温处理后粘结性等测定方法。 耐久性/美观类（第15部分、第20部分），规定产品的耐人工气候老化性、污染性、积尘性、外观变化等测定方法。 GB/T13477.21是本文件的第21部分，属于耐久性/美观类。本文件参考了国外先进标准，规定了
密封胶人工加速气候老化后颜色变化测定方法，为选择、评价密封胶的颜色稳定性提供可靠依据，有利于消除技术性贸易壁垒，更好地促进贸易、交流与技术合作。
I GB/T13477.21—2022
建筑密封材料试验方法
第21部分：人工加速气候老化后
颜色变化的测定
1范围
本文件规定了建筑密封胶经过人工加速气候老化后颜色变化测定方法的术语和定义、原理、试验条件、试验器具和材料、试件制备和养护、试验步骤、颜色测量和色差计算、变色等级的划分和试验报告。
本文件适用于建筑密封胶经过人工加速气候老化后颜色变化的测定和变色等级的划分。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3978 3标准照明体和几何条件 GB/T3979--2008物体色的测量方法 GB/T5698 3颜色术语 GB/T7921一2008均匀色空间和色差公式 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB/T9086 用于色度和光度测量的标准白板 GB/T13477.1 建筑密封材料试验方法 ：第1部分：试验基材的规定 GB/T14682 建筑密封材料术语 GB/T16422.2--2014塑料 实验室光源暴露试验方法 ：第2部分：氙弧灯 JC/T2128 超白浮法玻璃
3术语和定义
GB/T3978、GB/T5698、GB/T14682界定的术语和定义适用于本文件。
4原理
将密封胶制成试件，用试件在人工加速气候老化前后的色差值表征试件的颜色变化程度。
5试验条件
5.1 实验室标准试验条件
温度（23士2)℃、相对湿度（50士5）%。 5.2 试件放置条件
不含可能导致密封胶发生变色的化学物质的清洁、通风、避光的实验室标准试验条件。
1 GB/T13477.21—2022
6试验器具和材料
6.1试验基材：尺寸约为140mm×70mm，厚度0.6mm~5.0mm，材质和表面处理状态符合 GB/T13477.1规定的阳极氧化铝或玻璃，或符合JC/T2128规定的3mm厚超白浮法玻璃。 6.2标准白板：符合GB/T9086要求且白度值不低于80的陶瓷标准白板。 6.3矩形模框：外框尺寸约为140mm×70mm，内框尺寸约为75mm×65mm，厚度3mm4mm，材质应不易变形。 6.4刮刀或铲刀：钢制，具有长度不小于150mm的直边。 6.5美工刀：钢制，具薄刃。 6.6试验箱：符合GB/T16422.2一2014中表3方法A循环序号1的规定。 6.7 分光测色计：符合GB/T3979一2008中5.1.2的规定。
7试件制备和养护 7.1i 试件制备 7.1.1制备前，将带有原包装的待测样品在远离阳光直射的实验室标准试验条件下放置至少24h。 7.1.2同一样品制备至少4个试件。取符合6.1规定的基材，用丙酮或异丙醇等溶剂清洁基材表面，并干燥。在基材上平放模框，将密封胶注满模框并用刮刀刮平，立即用美工刀沿模框内侧将密封胶与模框分开，从基材上提起模框。试件密封胶表面应光滑平整，不应有空穴、刮痕、突起等影响颜色测量结果的缺陷。 7.1.3待测样品为透明或半透明产品时，应选用符合6.1规定的超白浮法玻璃作为基材。 7.2试件养护
将试件放置在符合5.2要求的条件下，单组分放置21d，双组分放置14d，也可采用温度不超过 50℃且时间不超过21d的其他规定的养护条件。
8试验步骤
8.1试件养护后，将1个不做曝露试验的试件作为基准试件放置在符合5.2要求的条件下，其余试件进行自动循环曝露试验。 8.2将同一样品的至少3个试件放人试验箱内，试件的密封胶表面朝向光源。 8.3按照GB/T16422.2一2014中表3方法A循环序号1的规定进行自动循环曝露试验，曝露时间至少为1000h或500个曝露周期，也可根据约定进行更长时间的曝露试验。
9颜色测量和色差计算
9.1仪器设定
分光测色计测量几何条件：8°：di，标准照明体D65，10°标准色度观察者。以CIELAB均匀色空间表示物体色的测量结果。 9.2颜色测量 9.2.1待测试件应表面平整，并能与分光测色计紧密贴合。如试件发生收缩，应对其边缘进行修剪。 自动循环曝露试验后的试件应在实验室标准试验条件下放置至少2h，并确保试件已干燥。
2
