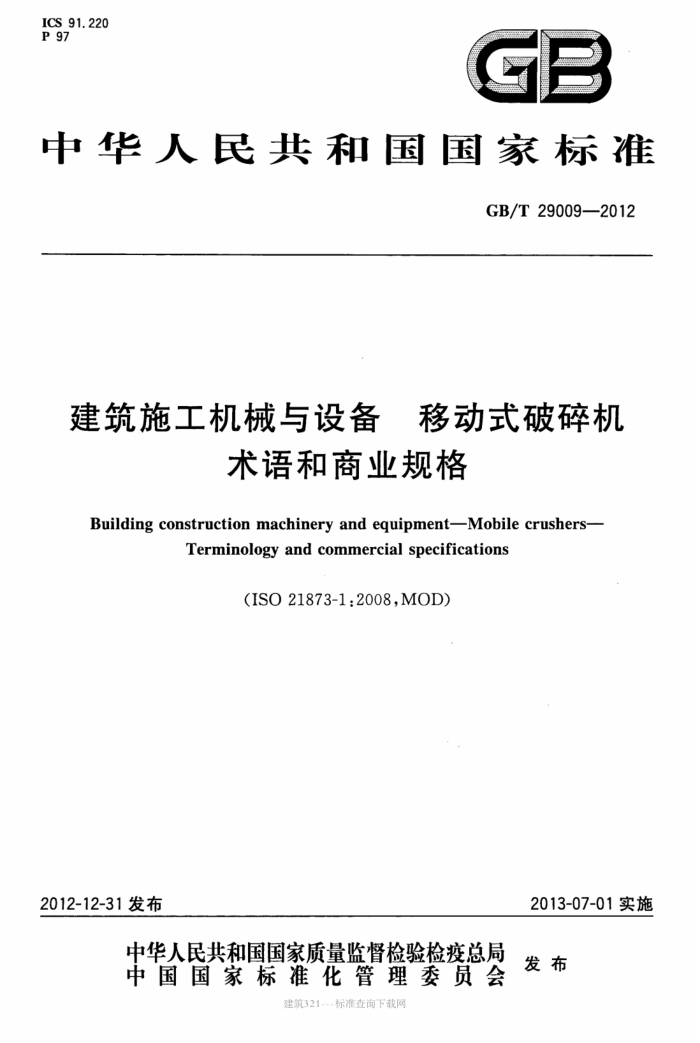

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T29009—2012
建筑施工机械与设备 移动式破碎机
术语和商业规格
Building construction machinery and equipment-Mobile crushers-
Terminology and commercial specifications
(ISO 21873-1:2008,MOD)
2013-07-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
建筑321-.-标准查询下载网 GB/T29009—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO21873-1：2008《建筑施工机械与设备流动式破碎机第1
部分：术语和商业规格》。
本标准与ISO21873-1：2008相比存在技术性差异，具体技术性差异及其原因如下：将3.15.1和3.15.2中的“机器质量machinemass”分别改为“工作质量operatingmass”和
“运输质量transportingmass”，这样与ISO21873-1对这两个术语的定义、括号中的说明以及我国的习惯都相符；
—删去了3.16的注，因为该注解表达不明确，易引起混乱，GB/T18577.1—2008/ISO6746-1：
2003《土方机械尺寸与符号的定义第1部分：主机》的附录A中对离地间隙也有相同的定义，但无任何注解；
—4.3d)中的“V型带”改为“传动带”，因为仅指出“V型带”限制了其他传动带的使用；
-5.2.1d)的“净功率”改为“额定功率”，因为国际国内对额定功率的定义很明确和统一，而对净功率的定义则不统一或者无定义；
一5.2.9d)“半挂车轴距”中增加了“（牵引销到轴组中心的水平距离）”的说明，否则半挂车的轴
距不明确，增加的说明来源于GB/T3730.3--1992《汽车和挂车的术语和定义车辆尺寸》的 3.4.2，本标准的5.2.9对“轴荷”也有“在轴组中心”的说明；一取消了5.2.9f)中“牵引销设计高度”与“牵引销载荷”和“轴荷”的所属关系，而将“牵引销载
荷”和“轴荷”单独列出，因为其之间无隶属关系。 本标准还做了下列编辑性修改：
删去了ISO21873-1：2008的ISO的前言和引言。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：北京建筑机械化研究院、深圳市华测检测有限公司、徐工集团江苏徐州工程机械
研究院、徐工集团工程机械股份有限公司建设机械分公司、北京建研机械科技有限公司。
本标准主要起章人：由广范、方峰、范旭辉、昊凌云、掌丽华、蒋慧。
I
建筑321---标准查询下载网 GB/T29009—2012
建筑施工机械与设备移动式破碎机
术语和商业规格
1范围
本标准给出了在建筑施工工业中使用的履带式、卡车式和半挂车式移动式破碎机的术语和商业规格。 本标准适用于在建筑施工工业中使用的履带式、卡车式和半挂车式移动式破碎机。 本标准不适用于固定式破碎机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18576一2001建筑施工机械与设备术语和定义
3术语和定义
GB/T18576界定的以及下列术语和定义适用于本文件。
3. 1
移动式破碎机mobilecrusher 用于将矿基物料的粒度减为更小尺寸的颗粒并能在自身底盘上转场的机器。 注1：根据转场移动的方式，移动式破碎机可分为三类：
一履带式移动式破碎机（见图A.1)；卡车式移动式破碎机；半挂车式移动式破碎机。
-
注2：等效的定义已在GB/T18576一2001中的3.4“破碎和筛分设备（回收再利用设备）”中给出。
3. 2
基本单元basicunit 移动式破碎机的基本单元通常由工作装置、运转控制装置、动力源、传动装置和行走装置组成。 注：液压装置通常用作传动装置。
7
3.3
附件attachment 可附加于基本单元以适于不同应用的其他部件。 注：附件可包括磁选机、金属探测器、振动筛、防尘系统、输送机带秤、附加输送机、液压选石机及料斗导槽。其附加
于移动式破碎机上并与之一起运动。
3.4
加入的物料chargedmaterial 输入的物料inputmaterial 主要为矿基物料。 例如：天然石块、混凝土、沥青或建筑拆除料。 注：加人的物料还可包含少量的其他材料，如木料和金属。
1
建筑321---标准查询下载网 GB/T 29009--2012
3.5
进料斗feedhopper 给料斗暂时容留加人的物料并将其加入进料装置的容器。 注：进料斗容积的简化计算方法见附录B。
3. 6
进料装置 feed device 给料装置进料器 feeder 给料器将加入的物料送人破碎系统的装置。 注：进料装置有下列几种：
振动式(格筛)进料器；带式进料器；裙式进料器； -往复平板式进料器；一滚筒式格筛；一推式进料器；一振动筛。
3.7
旁路装置by-passdevice 将与破碎装置进料分开的物料（旁路物料)转移离开破碎装置的装置。 注：旁路装置有下列几种：
导料槽；可逆带式输送机；振动筛。
导料槽内可配有分料板，以可将被转移物料导人破碎后的物料相混合，或可使被转移物料与破碎后的物料分汗并导入旁路输送机排料。可逆带式输送机可通过改变输送带旋转方向与导料槽以相同方式工作。
3. 8
旁路输送机 by-passconveyor 侧边输送机side.conveyor 将与破碎装置进料分开的细料运出的排料装置（旁路）。
3. 9
破碎装置 crushing device 破碎机crusher 将大块物料破碎成小块以减小其粒度的机械装置。 注：破碎装置（破碎机）的类型示例见GB/T18576。
3.10
排料装置 dischargedevice 出料装置将加工过的物料移走的机械装置。 注：排料装置有下列几种：
带式输送机；螺旋式输送机；一导料槽；一振动给料器；一往复平板式给料器。
-
2
建筑321---标准查询下载网 GB/T29009—2012
3.11
回送输送机returnconveyor 将过大物料回送到破碎装置或其进料装置以进行再次加工的装置。
3.12
磁选机magneticseparator 使用磁体从破碎装置加工过的物料中去除含铁杂物的装置。
3.13
防尘系统dustsuppressionsystem 用于减少移动式破碎机中粉尘排出量的装置或组件。 注：防尘系统有下列几种：
酒水系统；吸滤系统（如滤尘袋）。
3.14
带秤beltscale 安装于输送机上用于称量其所载物料重量的装置。
3.15
机器质量 machinemass 3.15.1
工作质量 operating mass 在工作状态下，不带操作者和物料、带工作装置和制造商规定的附件以及满的燃油箱、润滑油、液压
和冷却系统的机器质量。 3.15.2
运输质量transportingmass 在运输状态下，不带操作者和物料、带工作装置和制造商规定的附件以及半满的燃油箱、润滑油、液
压和冷却系统的机器质量。
注：当确定驾乘式破碎机的机器质量时，应加上一个75kg的人员质量。当运输需要拆下部件或需要与某些部件连
接，则这些部件的质量应计人机器总质量。
3. 16
离地间隙 泉groundclearance 机器处于行走状态时，在机器纵向中心左右最小各为轨距或轮距25%的范围内的机器最低点的离
地高度。 3. 17
爬坡能力 gradability 允许不带物料的移动式破碎机爬坡、下降和停止，且不失稳、不洒出液体或引起发动机或其他部件
损坏的最大坡度。
4 部件描述
4.1工作装置
工作装置可包含下列部件： a）进料斗； b）进料装置； c）破碎装置；
3
