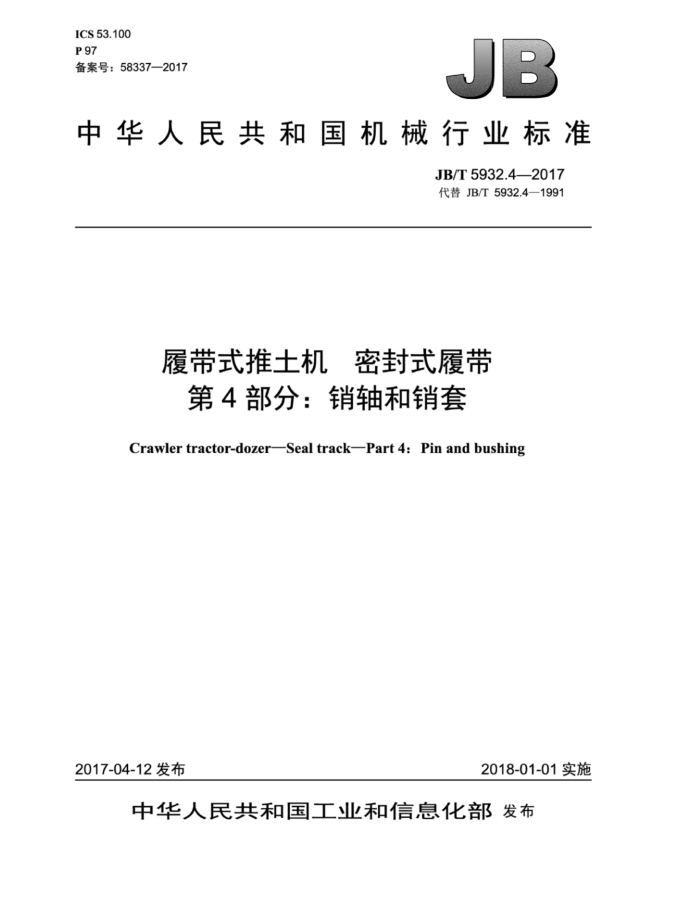

ICS53.100 P 97 备案号：58337—2017
JB
中华人民共和国机械行业标准
JB/T5932.4—2017 代替JB/T5932.4—1991
履带式推土机 密封式履带
第4部分：销轴和销套
Crawler tractor-dozerSeal trackPart 4:Pin and bushing
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
履带式推土机密封式履带第4部分：销轴和销套
JB/T5932.42017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张·15千字
2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14483 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5932.4—2017
目 次
前言， 1范围
1
规范性引用文件...
2
3分类、尺寸和标记. 3.1分类和尺寸... 3.2标记 4要求. 4.1一般要求... 4.2热处理要求 5试验方法. 5.1 裂纹 5.2 硬度... 5.3 有效硬化层深度 5.4 金相组织 6 检验规则.. 6.1 出厂检验， 6.2 型式检验... 1 包装、运输和贮存 7.1 包装. 7.2 运输.. 7.3 贮存.
图1 普通销轴的主要尺寸图2 主销轴的主要尺寸，图3 销套的主要尺寸..
表1销轴的主要尺寸表2销套的主要尺寸表3销轴的热处理要求. 表4销套的热处理要求 JB/T5932.4—2017
前 言
JB/T5932《履带式推土机 密封式履带》分为五个部分：
第1部分：总成：一第2部分：链轨节；一第3部分：履带板；一第4部分：销轴和销套；一第5部分：履带螺栓。 本部分为JB/T5932的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5932.4一1991《履带式推土机密封式履带销轴和销套》，与JB/T5932.4一1991
相比主要技术变化如下：
删除了范围中对销轴和销套的具体分类（见第1章）；一调整了规范性引用文件（见第2章，1991年版的第2章）；一将“锁紧销轴”改为“主销轴”（见第3章，1991年版的第3章）；
一删除了销轴和销套主要尺寸图中有关表面粗糙度的要求（见图1～图3，1991年版的图1~ 图3); 修改了履带节距参数（见表1～表3，1991年版的表1～表3）；修改了标记方法（见3.2，1991年版的3.2）；修改了技术要求和试验方法（见第4章和第5章，1991年版的第4章）；删除了推荐牌号和表3（见1991年版的4.1)；修改了检验规则、包装和运输的要求（见第6章、第7章，1991年版的第5章）。
本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：天津工程机械研究院。 本部分主要起草人：刘俊、刘锡霞。 本部分所代替标准的历次版本发布情况为
JB/T5932.4—1991。
I JB/T5932.4—2017
履带式推土机 密封式履带第4部分：销轴和销套
1范围
JB/T5932的本部分规定了履带式推土机用密封式履带销轴和销套的分类、尺寸和标记、要求、试验方法、检验规则、包装、运输和贮存。
本部分适用于履带式推土机用密封式履带总成。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺)
GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5617 钢的感应淬火或火焰淬火后有效硬化层深度的测定 GB/T 9450 钢件渗碳淬火硬化层深度的测定和校核 GB/T15822.1 无损检测磁粉检测第1部分：总则 JB/T 5947 工程机械包装通用技术条件 QC/T262 汽车渗碳齿轮金相检验
3分类、尺寸和标记
3.1分类和尺寸 3.1.1密封式履带销轴包括普通销轴和主销轴，普通销轴的主要尺寸见图1和表1，主销轴的主要尺寸见图2和表1。
V
L
图1 普通销轴的主要尺寸
图2主销轴的主要尺寸
1
