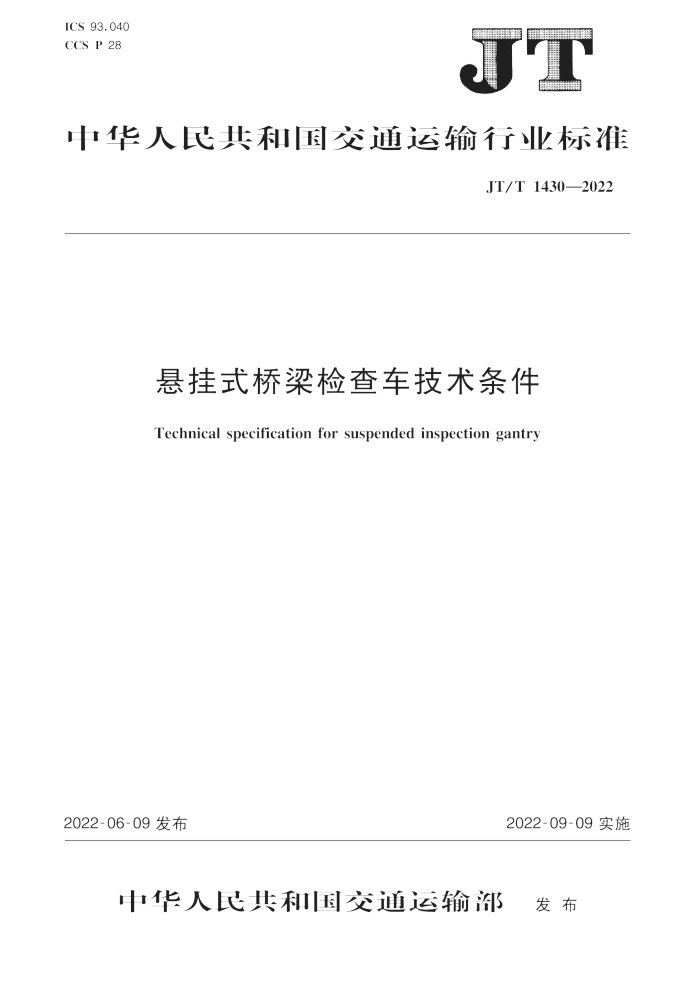

ICS 93.040 CCS P 28
中华人民共和国交通运输行业标准
JT/T 1430—2022
悬挂式桥梁检查车技术条件 Technical specification for suspended inspection gantry
2022-06-09 发布
2022-09-09实施
中华人民共和国交通运输部 发布 JT/T1430—2022
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义分类、结构、型号和尺寸
1
4
技术要求 6 安全试验方法
5
8
7
10 12
附录A（规范性） 整体性能试验附录B(规范性) 横向抗风性能模拟试验
1 JT/T1430—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本文件起草单位：中交公路规划设计院有限公司、港珠澳大桥管理局、成都市新筑路桥机械股份有
限公司、衡橡科技股份有限公司、江苏扬子江高速通道管理有限公司、南京长江第二大桥有限责任公司、 浙江舟山跨海大桥有限公司、宁波市杭州湾大桥发展有限公司。
本文件主要起草人：常志军、汪锋、胡斌、苏权科、陈渝、韩福辰、于力、于群力、王金权、高文博冯良平、张鹏飞、叶志龙、董红波、闫敬涛、高岩渊、孙洪滨、陈辉、刘舟峰、肖龙、宗海、徐志民、朱军颖、 郝海龙、俞欣、李庆择。
Ⅱ JT/T1430—2022
悬挂式桥梁检查车技术条件
1范围
本文件规定了悬挂式桥梁检查车的分类、结构、型号和尺寸，技术要求，安全及试验方法等要求。 本文件适用于公路桥梁悬挂式检查车。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 97. 1 平垫圈A级 GB/T 1032 三相异步电动机试验方法 GB/T 1184 形状和位置公差未注公差值 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 1804
般公差未注公差的线性和角度尺寸的公差
GB/T 2820 （所有部分）往复式内燃机驱动的交流发电机组 GB/T 3077 合金结构钢 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T 4171 耐候结构钢 GB/T 4208 外壳防护等级（IP代码） GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5023.2 额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 5782 六角头螺栓 GB/T 6170 1型六角螺母
般工业用铝及铝合金挤压型材
GB/T 6892
GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T10183.1 起重机车轮及大车和小车轨道公差第1部分：总则 GB/T10858 铝及铝合金焊丝 GB/T 14817 永磁式直流伺服电动机通用技术条件 GB/T 16855.1 机械安全控制系统安全相关部件第1部分：设计通则 GB/Z18333.1 电动道路车辆用锂离子蓄电池 GB/T 19869.2 铝及铝合金的焊接工艺评定试验
铝及铝合金弧焊推荐工艺永磁交流伺服电动机通用技术条件
GB/T 22086 GB/T 30549
1 JT/T1430—2022
GB/T30844.11kV及以下通用变频调速设备第1部分：技术条件 GB 50205 钢结构工程施工质量验收规范 GB 50661 钢结构焊接规范 JB/T 5994 装配通用技术要求 JB/T6391.1滑接输电装置第1部分：绝缘防护型滑接输电装置 JB/T 10304 工频汽油发电机组技术条件 JT/T 722 公路桥梁钢结构防腐涂装技术条件 JTG D60 公路桥涵设计通用规范 NB/T47013.3 承压设备无损检测 第3部分：超声检测 NB/T47013.5 承压设备无损检测第5部分：渗透检测
3术语和定义
下列术语和定义适用于本文件。
3.1
悬挂式桥梁检查车 suspended deck soffitinspectiongantry 悬挂于桥梁梁底或梁侧轨道上，沿轨道行驶的专用检修装置。
3.2
固定轨道 fixed rail 固定布置在梁底或梁侧，用于承载悬挂式桥梁检查车移动的通长构件。
3.3
移动轨道 movablerail 附着于悬挂式桥梁检查车上，沿安装在梁底的固定挂件移动，用于承载悬挂式桥梁检查车的构件。
3.4
行走机构 movingmechanism 挂接在轨道上的轮式或履带式装置，用于驱动悬挂式桥梁检查车的行走。
3.5
驻车位置 parkingposition 检查车非工作状态时的指定停放处。
4分类、结构、型号和尺寸
4.1分类 4.1.1悬挂式桥梁检查车（以下简称“检查车”）按悬挂方式分为：
a) 固定轨道式检查车，分为梁底固定轨道式检查车和梁侧固定轨道式检查车，代号分别为GD
和GC; b) 移动轨道式检查车，代号为YD。
4.1.2检查车按功能分为不过墩式检查车和过墩式检查车。 4.1.2.1不过墩式检查车分为：
a)[ 固定桁架式检查车，代号为NG； b）升降桁架式检查车，代号为NJ。
4.1.2.2 2过墩式检查车按过墩方式分为：
a）端部伸缩式检查车，代号为YS；
2
