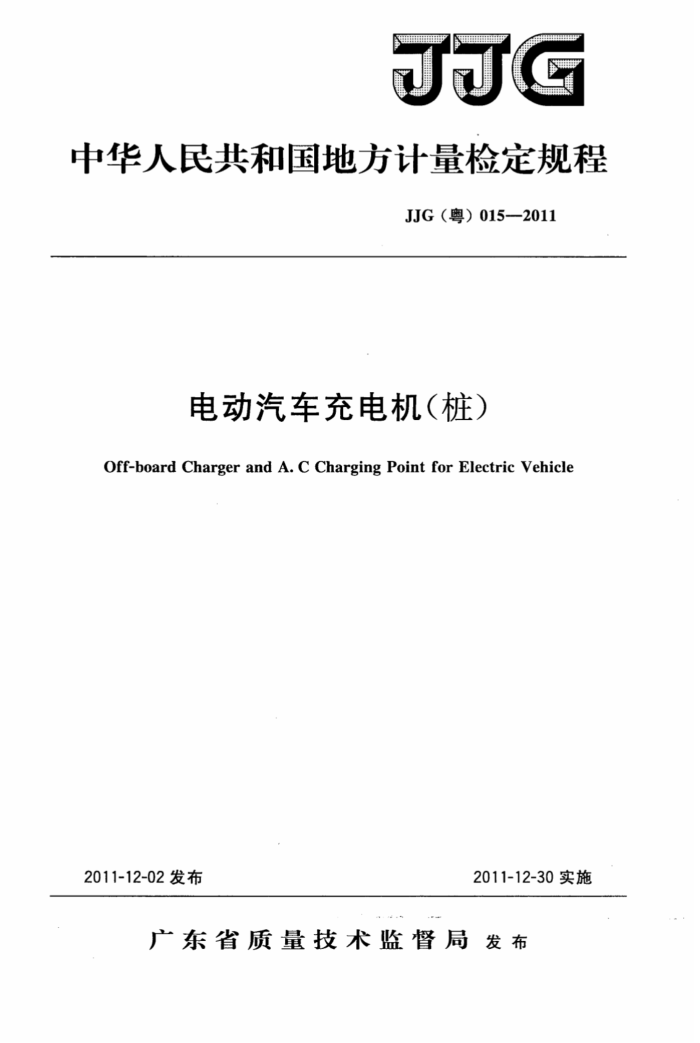

JJG
中华人民共和国地方计量检定规程
JJG（粤）015—2011
电动汽车充电机（桩）
Off-board Charger and A. C Charging Point for Electric Vehicle
2011-12-02发布
2011-12-30实施
广东省质量技术监督局发布 中华人民共和国地方计量检定规程
电动汽车充电机(桩) JG（粤）015—2011 广东省质量技术监督局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数19千字 2012年3月第一版 2012年3月第一次印刷
-
书号：155026·D-0001 定价18.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
建筑321---标准查询下载网 www. jz321. net JJG（粤）015—2011
电动汽车充电机（桩）
检定规程
JJG（粤）015-2011
Verification Regulation of Off-board Charger andA.C ChargingPointforElectricVehicle
本规程经广东省质量技术监督局于2011年12月2日批准，并自2011年
12月30日起施行。
归口单位：广东省质量技术监督局主要起草单位：深圳市计量质量检测研究院
中国计量科学研究院广东省计量科学研究院广东电网公司电力科学研究院广东电网公司深圳供电局深圳市科陆电子科技股份有限公司
参加起草单位：深圳市深宝电器仪表有限公司
本规程委托深圳市计量质量检测研究院负责解释 JJG（粤）015—2011
本规程主要起草人：
孙雪萌（深圳市计量质量检测研究院）曾国清（深圳市计量质量检测研究院）卢文斌（深圳市计量质量检测研究院）贺青（中国计量科学研究院）王磊（中国计量科学研究院）张江涛（中国计量科学研究院）王振 (深圳市市场监督管理局) 罗旭东（广东省计量科学研究院）赵伟（广东电网公司电力科学研究院）陈锐民（广东电网公司电力科学研究院）梁晓峰（广东电网公司深圳供电局）雷惠博（深圳市科陆电子科技股份有限公司）
参加起草人：
徐声 (深圳市深宝电器仪表有限公司) 于涛（深圳市科陆电子科技股份有限公司）
建筑321---标准查询下载网 www. jz321. net JJG（粤）015—2011
录
目
1 范围.. 2 引用文献 3术语. 4 概述·· 5计量性能要求 5.1计量等级. 5.2 额定参数 5.3工作误差.· 5.4充电量显示误差 5.5付费金额误差 6 通用技术要求 6.1 外观和标志· 6.2 检测接口 6.3 常数 6.4 最小电能变量 6.5电能表· 6.6充电机（桩）的显示 7计量器具控制. 7.1检定条件.… 7.2检定装置… 8 检定项目 9 检定方法.· 9.1外观检查 9.2 工作误差检定 9.3 充电量显示误差检定（标准表法） 9.4充电付费金额误差检定 10检定结果的处理和检定周期 10.1 检定结果的处理 10.2 检定周期附录A检定记录内页格式附录B 检定证书内页格式
(1) (1) (1) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (7) (8) (8) (8) (8) (9) (10) JJG（粤）015-2011
电动汽车充电机（桩）检定规程
1范围
本规程适用于电动汽车非车载充电机和交流充电桩电能计量性能的现场首次检定、 后续检定和使用中的检查。 2引用文献
本规程引用下列文献： JJF1001-—1998通用计量术语及定义 JJG596-1999电子式电能表 JJG597-2005交流电能表检定装置 JJG842—1993直流电能表 JJG1069—2011直流分流器 GB/T18487.12001电动车辆传导充电系统般要求 GB/T18487.3-2001 电动车辆传导充电系统电动车辆交流/直流充电机（站） GB/T19596—2004 电动汽车术语 GB/T19826-2005 电力工程直流电源设备通用技术条件及安全要求 NB/T33001-2010 电动汽车非车载传导式充电机技术条件 NB/T33002—2010 电动汽车交流充电桩技术条件 SZDB/Z29.3—2011 电动汽车充电系统技术规范第3部分：非车载充电机 SZDB/Z29.5-2011电动汽车充电系统技术规范第5部分：交流充电桩使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语
GB/T19596—2004《电动汽车术语》和JJF1001一1998《通用计量术语及定义》 界定的以及下列术语和定义适用于本规程。 3.1电动汽车electricvehicle（EV）
用于在道路上使用，由电动机驱动的汽车，电动机的动力电源源于可充电电池或其他易携带能量存储的设备。不包括室内电动车、有轨及无轨电车和工业载重电动车等车辆。 3.2充电charge
从外部电源供给蓄电池直流电，将电能以化学能的方式储存起来的过程。 3.3非车载充电机off-boardcharger
固定安装在电动汽车外，与交流电网连接，并为电动汽车动力电池提供直流电能的充电机，同时也是一种电能测量系统。
若无特别说明，本规程所指充电机为电动汽车非车载充电机。
1
建筑321---标准查询下载网 www. jz321.net JJG（粤）015—2011
3.4交流充电桩ACchargingpoint
固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机提供交流电源的供电装置，同时也是一种电能测量系统。 3.5充电机（桩）off-boardcharger（ACchargingpoint）
电动汽车非车载充电机和交流充电桩的总称。 3.6恒流充电constant current charging
充电电压在工作范围内，充电电流维持在恒定值的充电方式。
3.7 恒压充电constant voltage charging
充电电流在工作范围内，充电电压维持在恒定值的充电方式。
3.8最小付费变量minimumpayvariable
最小付费变量应为与最小电能变量相对应的应付金额。 3.9工作误差operatingerror
在充电机（桩）的额定工作条件下测得的充电电能计量误差。
3.10显示误差indicationerror
充电机（桩）显示的充电电能量与对应输人量的实测值之差。
4概述
非车载充电机的基本构成包括：功率单元、控制单元、计量单元、充电接口、供电接口及人机交互界面等部分，其工作原理如图1所示。
非车载传导式充电机
采集交互终端
计费系统
通信单元 显示单元
R
通信单元十量单
1
真流
直流电源
交流电源 整流控制 电源 分流器
单元
图1非车载充电机工作原理示意图
交流充电桩由桩体、电气模块、计量模块等部分组成。电气模块和计量模块应安装在桩体内部。桩体包括外壳和人机交互界面，电气模块包括充电插座、电缆转接端子排、安全防护装置等。其工作原理如图2所示。 2 JJG（粤）015—2011
交流充电桩
采集交五终端
计费系统
通信单元
最示单
电能表通信单元
交流电源
交流电源
控制单元
计量单
图2交流充电工作原理示意图
5计量性能要求 5.1计量等级
充电机（桩）的计量等级为2.0级，充电电能量以kWh为单位。 5.2额定参数
非车载充电机的额定参数见表1，交流充电桩的额定参数见表2。
表1非车载充电机的额定参数
参数额定输入电压（AC) 额定输出电压范围(DC) 额定输出电流（(DC) 外附分流器额定电压(DC)
额定值
三相380V，单相220V，单相/三相220V/380V 150V~350V,300V~500V,450V~700V
10A，20A，50A，100A，150A，200A，300A，500A
50mV,60mV,75mV,100mV,300mV
表2交流充电桩的额定参数
参数
额定值
额定输入电压（AC) 额定输出电压（AC) 额定输出电流（AC)
三相380V，单相220V，单相/三相220V/380V 三相380V，单相220V，单相/三相220V/380V
16A,32A
5.3工作误差
.+ 充电机（桩）在本规程7.1、7.2规定的检定条件下，计量电能的相对误差不应超
过表3、表4给定的极限。
3
