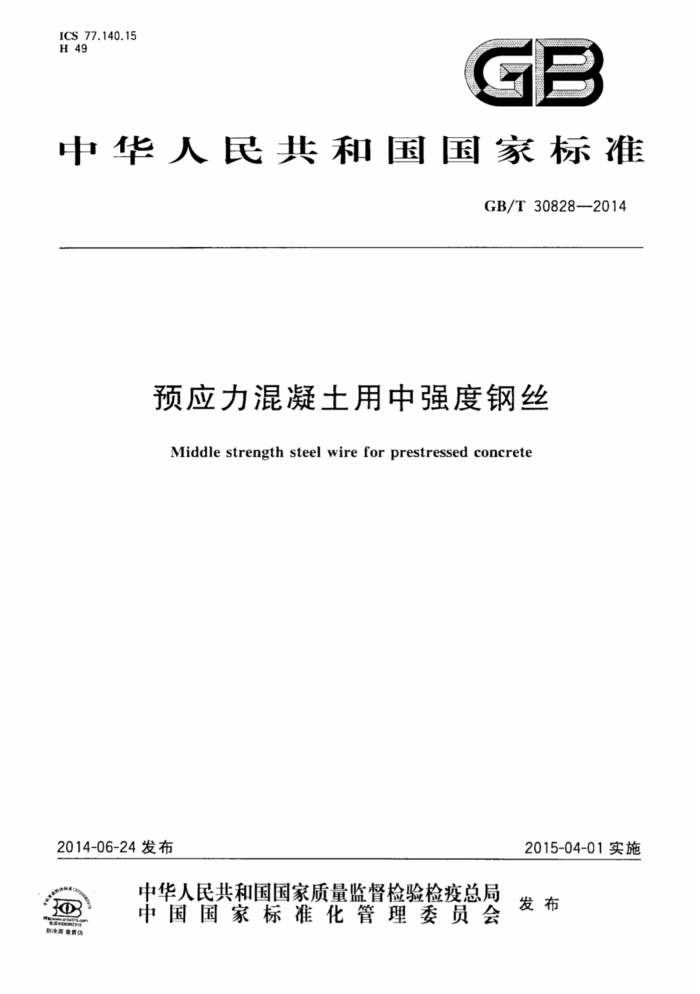

ICS. 77.140.15 H 49
GB
中华人民共和国国家标准
GB/T30828-2014
预应力混凝土用中强度钢丝
Middle strength steel wire for prestressed concrete
2015-04-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30828—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4分类、代号及标记· 4.1分类
1
.
4.2代号 4.3 标记示例 5订货内容 6尺寸、外形、重量及允许偏差 6.1 公称直径及允许偏差 6.2 盘重 6.3 盘内径 6.4 交货状态 6.5 重量偏差 7技术要求 7.1 牌号及化学成分
7.2 制造方法 7.3 力学性能 7.4 表面质量 7.5 钢丝的伸直性试验方法
8
8.1 表面检验 8.2 外形尺寸检验 8.3 每米重量测量 8.4 拉伸试验 8.5 反复弯曲试验 8.6 弯曲试验 8.7 松弛试验 8.8 数值修约
9 检验规则
9.1 交货检验 9.2 特征值检验 10包装、标志、质量证明书、运输和储存
8
.-
10.1 包装 10.2 标志
10 GB/T30828—2014
10.3 质量证明书 10.4 运输和储存
10 10 11
附录A（规范性附录） 特征值检验规则
..........
n GB/T 30828—2014
前言
本标准按照GB/T1.1-一2009给出的规则起草。 本标准使用重新起章法参考JISG3538一1994《预应力混凝土用冷拉拨钢丝》编制，与JISG3538
1994《预应力混凝土用冷拉拔钢丝》的一致性程度为非等效。
本标准在相应直径、尺寸公差等方面与JISG3538有定相同性；但在规格、伸长率、松弛率等方面按建筑行业的需求做了调整，并增加了反复弯曲试验内容。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：中冶建筑研究总院有限公司、天津市银龙预应力材料股份有限公司、天津冶金集
团中兴盛达钢业有限公司、冶金工业信息标准研究院、日照钢铁控股集团有限公司、辽宁通达建材实业有限公司、柳州欧维姆机械股份有限公司。
本标准主要起草人：朱建国、王宏儒、马莉、谢铁桥、阎雨、谢重虎、杨勇、王文喜、毛爱菊、蔺秀艳、 王玲君、张保菊、王克锋、李文献、蒋业东、于志亮、陈洁、任翠英、尹一、杨桂瑜。
M 0 GB/T30828—2014
预应力混凝土用中强度钢丝
1范围
本标准规定了预应力混凝土用中强度钢丝的分类、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则和包装、标志及质量证明书等。
本标准适用于预应力混凝土构件用强度范围为650MPa1370MPa的冷加工后进行稳定化热处理的钢丝。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T4354 优质碳素钢热轧盘条 GB/T21839 预应力混凝土用钢材试验方法 GB/T24238 预应力钢丝及钢绞线用热轧盘条 GB/T24242.2 制丝用非合金钢盘条第2部分：一般用途盘条 GB/T24242.4 制丝用非合金钢盘条第4部分：特殊用途盘条 YB/T081 冶金技术标准的数值修约与检测数值的判定原则
3术语和定义
下列术语和定义适用于本文件。
3.1
中强度螺旋肋钢丝 middle strengthhelical rib wire 热轧圆盘条在拉拔过程中经螺旋模具旋转，沿钢丝表面长度方向上形成具有连续规则螺旋肋条的
冷拉后稳定化处理钢丝。 3.2
中强度刻痕钢丝 middlestrength indentedwire 热轧圆盘条在拉拔过程后，经刻痕辊冷轧，沿钢丝表面长度方向上均匀分布具有规则间隔的两面、
三面、四面压痕的冷拉后稳定化处理钢丝。 3.3
变形钢丝 changedwire 螺旋肋钢丝与刻痕钢丝的统称。
4 分类、代号及标记
4.1分类
4.1.1 按表面形状分为螺旋肋钢丝和刻痕钢丝两类。
1 GB/T 308282014 4.1.2 按抗拉强度可分为650MPa、800MPa、970MPa、1270MPa和1370MPa五个级别。 4.2 代号
H I
螺旋肋钢丝刻痕钢丝
4.3 标记示例
示例1：直径为5.00mm，抗拉强度为970MPa，螺旋肋钢丝，其标记为：
中强钢丝5.00-970-H-GB/T2014
示例2：直径为8.00mm，抗拉强度为1270MPa，刻痕钢丝，其标记为；
中强钢丝8.00-1270-I-GB/T2014
5订货内容
按本标准订货的合间应包含以下主要内容： a) 本标准编号； b) 产品名称； c) 强度级别和外形； d) 公称直径、长度（或盘径）及重量（或数量、或盘盈）； e) 用途； f) 其他要求，
6 尺寸、外形、重量及允许偏差
6.1 公称直径及允许偏差 6.1.1 变形钢丝公称直径相当于横截面积相等的光圆钢丝的公称直径。变形钢丝的重量及允许偏差应符合表1的规定。计算钢丝每米理论重量时钢的密度为7.85g/cm。
表1变形钢丝的重量及允许偏差
公称裁面积 S./mm*
钢丝公称直径
每米理论重量/
重量偏差/%
(g/m) 98.6 125 154 222 302 395 499 617 746 888 1 208
d./mm 4.00 4.50 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 14.00
12.57 15.91 19.63 28.27 38.48 50.27 63.62 78.54 95.03 113.10 153.94
±2
2 GB/T30828—2014
6.1.2螺旋肋钢丝的外形、尺寸及允许偏差应符合图1和表2的规定
B
BI
BB
图1 螺旋肋钢丝外形图断面线
表 2 螺旋肋钢丝的尺寸及允许偏差
基圆尺寸
外轮廊尺寸
单肋尺寸
公称直径 d./mm
螺旋肋
螺旋肋导程
数量/条 基圆直径 允许偏差 外轮廊直径 允许偏差/mm 宽度 P/mm
D,/mm 3.85 4.30 4.80 5.80 6.73 7.75 8.75 9.75 10.76 11.78
D/mm 4.25 4.80 5.30 6.30 7.46 8.45 9.45 10.45 11.47 12.50
a/mm 0.90~1.30 24~30
mm
4.00 4.50 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00
4 4 4 A 4 4 4 4 4 4
±0.05
1.30~1.70 28~36
1.60~2.00 30~38 1.80~2.20 35~45 2.00~2.40 40~50 2.10~2.70 42~52 2.50~3.00 45~58 2.60~3.10 50~64
±0.05
±0.10
55~70
2.70~3.20
6.1.3 三面刻痕钢丝的外形、尺寸及允许偏差应符合图2和表3的规定。 两面、四面刻痕钢丝的外形可参照图3、图4的规定，其刻痕深度、刻痕长度及节距由供需双方协商确定。
9=45*
B
BI
d—-外接因直径 Ze=0. 3rd
BB
9=45
5
A
B
B—B
图2 三面刻痕钢丝的外形图
