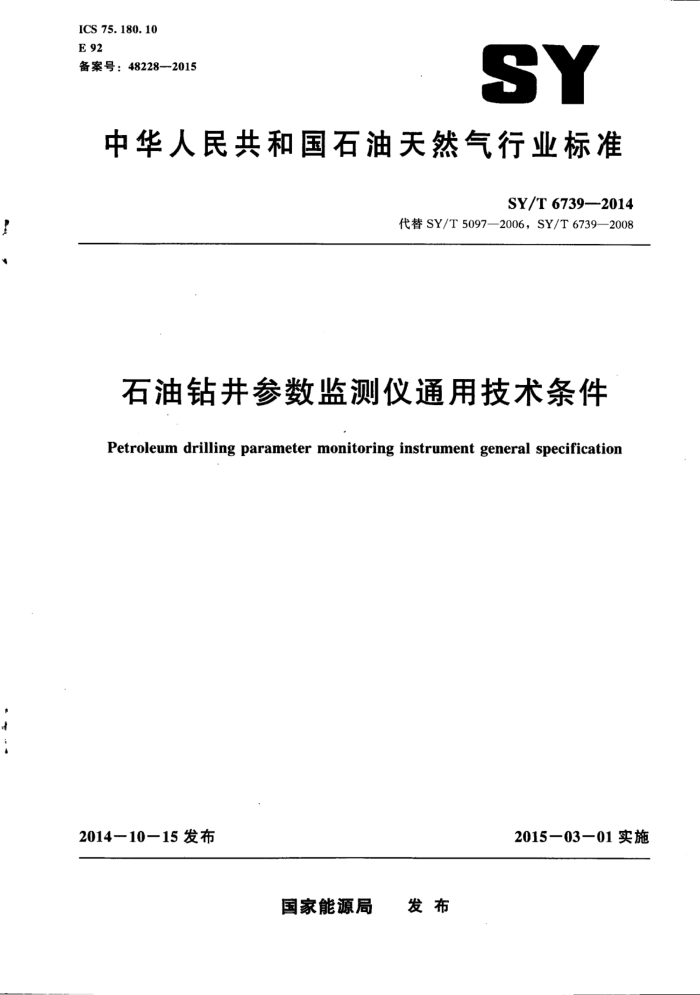

ICS75.180.10 E92 备案号：48228—2015
SY
中华人民共和国石油天然气行业标准
SY/T67392014
代替SY/T5097—2006，SY/T6739—2008
EH
石油钻井参数监测仪通用技术条件
Petroleum drilling parameter monitoring instrument general specification
2015-03-01实施
2014-10-15发布
国家能源局 发布 SY/T 6739—2014
目 次
前言范围
1
1
规范性引用文件
2
原理与组成
3
3.1 原理 3.2组成 4要求 4.1环境条件 4.2 电源 4.3安全 4.4外观 4.5仪器性能指标 4.6 计算机系统 4.7 可靠性 5试验方法 5.1 试验设备 5.2环境条件试验 5.3 电源适应性试验 5.4 安全试验 5.5 外观检验 5.6 仪器性能指标试验 5.7 计算机系统试验.· 5.8 可靠性试验 6检验规则
E
.

10
6.1 出厂检验· 6.2 型式检验.·· 6.3判定规则 7标志、包装、运输、贮存 7.1标志* 7.2 包装 7.3运输·· 7.4 贮存。 附录A（资料性附录） 钻井参数监测仪扩展功能

..
11 12
12
12 13 13 13
14
Ⅱ SY/T 6739—2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5097—2006《钻（修）井多参数仪技术条件》和SY/T6739-2008《钻井参数监测仪技术条件》。
本标准以SY/T6739—2008为主，整合了SY/T5097—2006的内容。与SY/T6739—2008相比，除编辑性修改外，主要技术变化如下：
在组成中，增加了仪器扩展功能的说明（见第3章）；在要求中，删除了仪器主要测量参数的规定（见2008年版的4.1）；修改了大钩悬重参数的性能指标要求（见4.5.12008年版的4.6.1）修改了仪器其他性能指标要求（见4.5.2，2008年版的4.6.2）；修改了计算机系统的内容要求（见4.6，2008年版的4.7）；修改了盐雾试验方法（见5.2.6，2008年版的5.2.6）一删除了钻井参数监测仪检验记录表格式（见2008年版的附录A）：增加了钻井参数监测仪扩展功能（见附录A）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标推由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司川庆钻探工程有限公司测井公司重庆仪器厂、湖北江
汉石油仪器仪表股份有限公司、上海神开石油设备有限公司。
本标准主要起草人：刘景成、李涛、陈晓东、蒋常春、赵薇、曾祥斌、高永旺、丁明、毕东杰。 本标准代替了SY/T5097—2006和SY/T6739—2008。 SY/T5097一2006的历次版本发布情况为：
SY/T5097—1991,SY/T5097—1996。
Ⅱ SY/T 6739—2014
石油钻井参数监测仪通用技术条件
1范围
本标准规定了与石油钻机配套使用的石油钻井参数监测仪（以下简称仪器）的组成、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于仪器的制造、检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Kal盐雾 GB/T2423.38电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则 GB/T2424.1电工电子产品环境试验·高温低温试验导则 GB3836.1爆炸性环境第1部分：设备通用要求 GB/T6587—2012电子测量仪器通用规范 GB/T13384机电产品包装通用技术条件 GB50343-2012建筑物电子信息系统防雷技术规范
3原理与组成
3.1原理
数据采集系统采集各参数传感器的信号，分别发送到显示表台（含模拟显示表或液晶显示器）和前台计算机（含数据处理软件）进行显示。仪器依据TCP/IP通信协议组建有线或无线局域网，可实现双机热备份、多屏实时监测以及后台计算机（含数据存储软件）的参数显示、存储和曲线、报表的打印。
通过远程传输系统，能将现场数据传输到信息中心，实现钻井参数的远程监测和网络浏览。仪器具有扩展接口，能显示和记录钻井设备参数和随钻测量参数。扩展的功能和测量参数参见附录A。 3.2组成
仪器由两部分组成： a）室外工作部分：包括多种传感器、显示表台、前台计算机。 b）室内工作部分：包括数据采集系统、后台计算机、打印机。 SY/T 6739—2014
4.4外观
仪器表面无缺陷。面板文字和符号清晰端正，各旋钮或按键应能正常操作，文字、符号标识及显示窗口清晰。 4.5仪器性能指标 4.5.1大钩悬重参数
大钩悬重参数要求： a） 测量范围：见表1。 b） 系统测量误差：
显示表误差：±1.5% 数显及记录误差：土1.5%；圆盘记录仪记录误差：土2.5%。
表1大钩悬重测量范围
游车绳数
测量范围 kN 0~10080 0~8640 07200 0~8400 0~7200 0~7840 0~6720 0~6440 0~5520 0~5880 0~5040 0~4200 0~5740 0~4920 0~4100 0~4200 0-3500 0-2800 0~4080 0~3400 0~2720
最大死绳拉力
大钩悬重仪型号
根 14 12 10 14 12 14 12 14 12 14 12 10 14 12 10 12 10 8 12 10 8
kN
900
720
700
600
700A
560
600
460
500
420
500A
410
400
350
400B
340
3 SY/T 6739—2014
表1（续）
测量范围
游车绳数根
最大死绳拉力
大钩悬重仪型号
KN 0~3600 0~3000 0~2880 0~2400 0~1920 0~2000 0~1600 0~1200 0~1800 0~1440 0~1080 0~1200 0~900 0~600 0~750 0~500 0~800 0~600 0~400
kN
12 10 12 10 8 10 8 6 10 N 6 8 6 4 6 4 H 6
300
300
250
240
200
200
150
180
100
15
125
75
60
1(H)
中
灵敏限：不大于大钩悬重最大值的0.5%。
4.5.2其他工程参数性能指标
其他工程参数性能指标见表2。
表2仪器其他工程参数性能指标
系统测量误差
测量范围
参数名称
记录误差 ±1%
显示误差 ±1.5% ± 1% ± 2. 5% ±1.5% ± 2.5% ±1.5%
大钩高度
0~50
m 转盘扭矩 kN-m 转盘转速 r/min
± 1.5%
0~90
±1.5%
0~300
