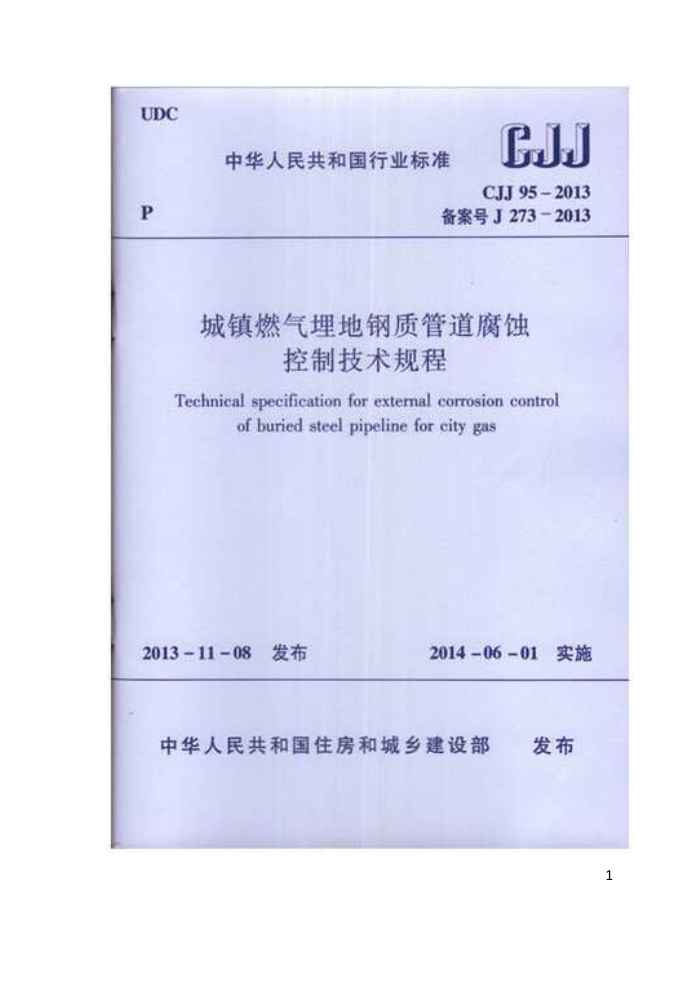

UDC
CJJ
中华人民共和国行业标准
CJJ95-2013 备案号J273-2013
9
城镇燃气埋地钢质管道腐蚀
控制技术规程
Technical specification for extemal corrosion control
of buried steel pipelineforcitygas
2013-11-08 发布
2014-06-01实施
发布
中华人民共和国住房和城乡建设部
1 1　总　则
1.0.1为使城镇燃气埋地钢质管道（以下简称管道）腐蚀控制工程统一标准、合理设计、规范施工、科学管理，提高管道的安全性，制定本规程。 1.0.2 本规程适用于城镇燃气理地钢质管道外腐蚀控制工程的设计、施工、验收和运行管理。 1.0.3管道腐蚀控制工程应做到技术可靠、经济合理、保护环境，并应满足腐蚀控制要求。 1.0.4城镇燃气理地钢制管道腐蚀控制工程除应符合本规程外，尚应符合国家现行有关标准的规定。
2 2术语
2.0.1腐蚀corrosion
金属与环境介质间的物理一化学相互作用，其结果使金属的
性能发生变化，并常可导致金属、环境或由它们作为组成部分的技术体系的功能受到的损伤。 2.0.2腐蚀速率corrosionrate
单位时间内金属遭受腐蚀的质量损耗量或腐蚀深度。
2.0.3腐蚀控制corrosioncontrol
人为改变金属的腐蚀体系要素，以降低金属的腐蚀速率和对
环境介质的影响，保障管道的服役功能。 2.0.4腐蚀电位 corrosionpotential
金属在给定腐蚀体系中的电极电位。
2.0.5自腐蚀电位freecorrosionpotential
在开路条件下，处于电介质中的腐蚀金属表面相对于参比电
极的电位，即在没有净电流从金属表面流入或流出时的电极电位，也称为静止电位、开路电位或自然腐蚀电位 2.0.6防腐层coating
涂覆在管道及其附件表面上，使其与腐蚀环境实现物理隔离的绝缘材料层。 2.0.7防腐层面电阻率coatingresistivity
防腐层电阻和防腐层表面积的乘积。
2.0.8漏点holiday
防腐层的不连续处（孔），导致金属表面暴露于环境中。
2.0.9电绝缘electricalisolation
管道与相邻的其他金属物或环境物质之间，或在管道的不同
管段之间呈电气隔离的状态。
3 2.0.10电连续性 electrical conduct
对指定管道体系的整体电气导通性。 2.0.11阴极保护cathodicprotectior
通过降低腐蚀电位，使管道腐蚀速率显著减小而实现电化学
保护的一种方法。 2.0.12牺牲阳极 sacrificial anode or galvanic anode
与被保护管道偶接而形成电化学电池，并在其中呈低电位的
阳极，通过阳极溶解释放电子以对管道实现阴极保护的金属组
元。 2.0.13 牺牲阳极阴极保护cathodic protection with sacrificial anode
通过与作为辆牲阳极的金属组元偶接而对管道提供电子以实
现阴极保护的一种电化学保护方法。 2.0.14强制电流阴极保护impressed currentcathodicprotection
通过外部电源对管道提供电子以实现阴极保护的一种电化
学保护方法，也称为外加电流阴极保护。 2.0.15辅助阳极 impressed current anode or auxiliary anode
在强制电流阴极保护系统中，与外部电源正极相连并在阴极
保护电回路中起导电作用构成完整电流回路的电极。 2.0.16参比电极referenceelectrode
具有稳定可再现电位的电极，在测量管道电位或其他电极电
位值时用于组成测量电池的电化学半电池，作为电极电位测量的参考基准。 2.0.17汇流点 drainpoint
阴极电缆与被保护金属管道的连接点，保护电流通过此点流
回电源。 2.0.18测试装置test post
布设在埋地管道上，用于监测与测试管道阴极保护参数的附属设施。
4 2.0.19极化 polarization
由于金属和电解质之间有净电流流动而导致的电极电位偏离
初始电位现象，可表征电极界面上电极过程的阻力作用。 2.0.20阴极极化电位cathodicpolarizedpotential
在阴极极化条件下金属/电解质界面的电位，等于自然腐蚀电
位与实际极化电位值的和。 2.0.21阴极剥离cathodicdisbondment
由阴极反应产物造成的覆盖层和涂覆表面粘结性的破坏。
2.0.22阴极保护电位cathodicprotectivepotential
为达到阴极保护目的，在阴极保护电流作用下使管道电位从
自然腐蚀电位负移至某个阴极极化的电位值。 2.0.23 IR 降 IR drop
根据欧姆定律，由于电流的流动在参比电极与金属管道之间
电解质内产生的电压降。 2.0.24通电电位 onpotential
阴极保护系统持续运行时测量的金属/电解质电位。 2.0.25断电电位ofpotential
断电瞬间测得的构金属/电解质电位。
2.0.26杂散电流 stray current
从规定的正常电路中流失而在非指定回路中流动的电流。
2.0.27干扰 interference
由于杂散电流作用或感应电流作用等对管道产生的有害影
响。 2.0.28排流保护 electrical drainage protection
用电学的或物理的方法把进入管道的杂散电流导出或阻止杂
散电流进入管道，以防止杂散电流腐蚀的保护方法。
5
