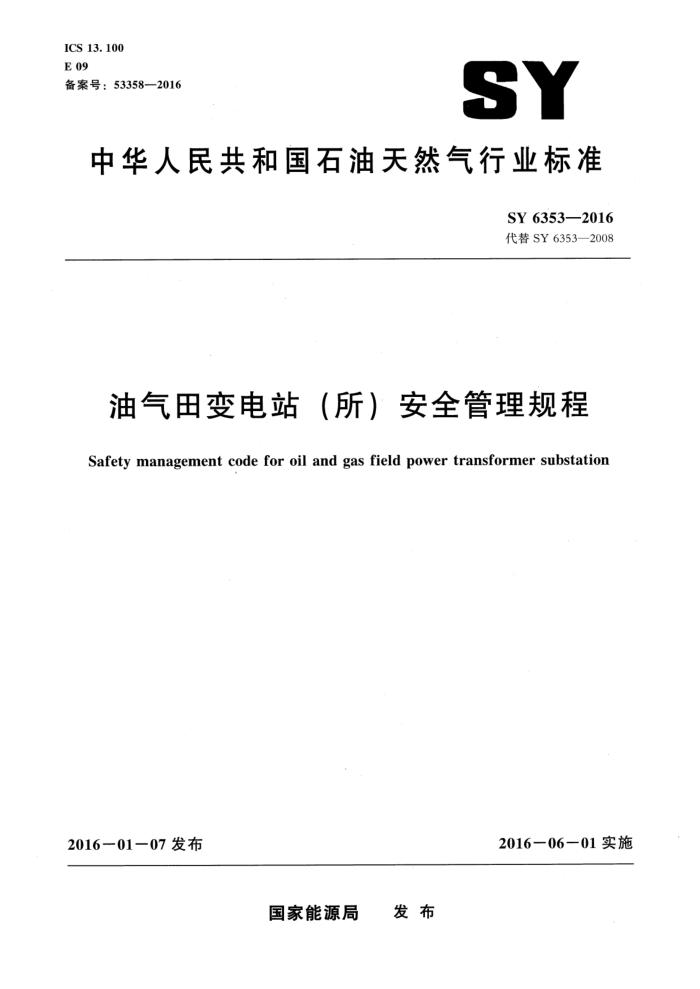

ICS 13. 100 E 09 备案号：53358—2016
SY
中华人民共和国石油天然气行业标准
SY 6353—2016 代替SY 6353—2008
油气田变电站（所）安全管理规程 Safety management code for oil and gas field power transformer substation
2016一06一01实施
2016一01一07 发布
国家能源局 发布 SY 6353—2016
目 次
前言
T
范围 2 规范性引用文件 3 安全生产责任制 4 安全管理 5 安全培训与考核 6 安全检查
1
.............
...
.
. . .......
1 SY 6353-2016
前言
本标准的全部技术内容为强制性。 本标准按照 GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本标准是对SY 6353一2008《油气田变电站（所）安全管理规程》的修订，与SY 6353一2008 相比，除编辑性修改外，主要技术内容变化如下：
调整了适用范围（见第1章); 增加了“及其相关场所”（见3.2，3.3，3.4，3.5，4.1）；增加了“应掌握下列内容：a）工作票、倒闸操作票、临时用电票的办理以及正确执行。b) 消防器材（装置）的使用。c）安全工（器）具的性能使用及维护保养方法。d）事故处理。” (见4.1.5); 将“蓄电池”修改为“交、直流电源设备”［见4.2.2f)，4.2.5h)］；增加了“安全”［见4.2.2j)，4.2.5f)］；增加了“六氟化硫（SF。）电气设备运行规程”［见4.2.2m)］、“无人值守变电站运行管理规程”［见4.2..2n)］；增加了“安防系统、视频监控系统布置图”［见4.2.4h)］；增加了“和安全告知”（见4.10.2)；增加了“重大活动和节假日前检查”（见6.5）。
本标准由石油工业安全专业标准化技术委员会提出并归口。 本标准起草单位：中国石化集团河南石油勘探局安全环保监察处。 本标准主要起草人：李洪涛、李海博、郭元祥、冯东林、勾长彬、徐芳、李建平、李林卿。 本标准代替了 SY 6353—2008。 SY6353—2008的历次版本发布情况为：
-SY 6353—1998。 SY 6353—2016
油气田变电站（所）安全管理规程
1范围
本标准规定了油气田变电站（所）安全管理、安全培训与考核及安全检查等工作的基本要求。 本标准适用于陆上油气田具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的
电气设备及其相关场所。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB26860—2011　电力安全工作规程　发电厂和变电站电气部分 GB 50059 35kV～110kV变电站设计规范 GB 50160 石油化工企业设计防火规范 GB 50169 电气装置安装工程接地装置施工及验收规范 DL 5027 电力设备典型消防规程电力生产事故调查暂行规定 国家电力监管委员会令第4号
3 安全生产责任制
3.1石油、石化电力主管部门应建立领导安全承包责任制。 3.2石油、石化企业电力主管领导应对本企业变电站（所）及其相关场所负主管责任。 3.3石油、石化电力企业行政正职应是安全生产的第一责任者，对变电站（所）及其相关场所安全生产负全面领导责任。 3.4石油、石化企业电力主管部门应对本企业变电站（所）及其相关场所安全生产负行业管理责任。 3.5 变电站（所）及其相关场所应建立安全生产岗位职责，其内容包括：
a） 站（所）长岗位职责。 b) 专（兼）职工程师（技术员）岗位职责。 c) 专（兼）职安全员岗位职责。 d) 值班班长岗位职责。 e) 正值班员岗位职责。 f) 副值班员岗位职责。
4安全管理
4.1变电站（所）及其相关场所电气工作人员基本要求 4.1.1电气工作人员应具备下列条件：
a）经医师鉴定，无妨碍工作的病症（身体检查至少每两年一次）。
I SY 6353—2016
b） 具备必要的安全生产知识和技能，从事电气作业的人员应掌握触电急救等救护法。 c） 具备必要的电气知识和业务技能，熟悉电气设备及其系统，
4.1.2 特种作业人员应取得有效的国家特种作业操作资格证书，并按规定穿戴和使用劳动防护用品。 4.1.3 不应酒后上岗，工作期间不应饮酒。 4.1. 4 应熟悉下列内容：
a） 本岗位安全生产责任制。 b) 电力安全工作规程。 c) 电力调度规程。 d) 变电运行规程和现场运行规程。 e) 变电站（所）一次系统。 f) 变电站（所）二次系统。 g) 设备结构、性能及检修、试验质量标准。
4. 1. 5 应掌握下列内容:
a) 工作票、倒闸操作票、临时用电票的办理以及正确执行。 b) 消防器材（装置）的使用。 c) 安全工（器）具的性能使用及维护保养方法。 d) 事故处理。
4.2安全技术管理 4. 2. 1 应具备的设备技术档案：
a) 设备出厂说明书、铭牌、试验记录。 b) 安装图纸、交接试验报告及有关资料。 c) 设备改造和大小修记录及试验报告。 d) 历年电气设备预防性试验报告： e) 设备事故、故障及运行分析记录。
4. 2. 2 应具有的安全、技术规程：
a) 电力安全工作规程。 b) 变电运行规程和现场运行规程。 c) 电力调度规程。 d) 变压器运行规程。 e) 电力电缆运行规程。 f) 交流、直流电源设备运行规程。 g) 电气测量仪表运行管理规程。 h) 电气事故处理规程。 i) 开关检修工艺规程。 j) 继电保护及安全自动装置运行规程。 k) 电气设备预防性试验规程。 1) 电气设备管理、维护规程。 m) 六氟化硫（SF）电气设备运行规程。 n) 无人值守变电站运行管理规程。
4. 2.3 应具有的图纸：
a) 平面布置图。 b) 一次系统接线图。
2 SY 6353--2016
c) 二次接线图。 d) 交流、直流系统图。 e) 常用和事故照明接线图。 f) 接地装置布置图、直击雷保护图和电缆敷设图。
4.2.4 应具备的图(表)：
a) -次系统接线图及主要参数。 b） 继电保护配置图（表）。 c) 操作模拟图。 d) 巡回检查线路图。 e) 站（所）用电交、直流系统接线图 f) 设备正常和极限运行参数表。 g) 消防布置平面图及本企业消防报警电话 h) 安防系统、视频监控系统布置图。 i) 电力系统人员名单。
4. 2. 5 应建立以下运行记录：
a) 值班工作。 b) 电力调度命令。 c) 倒闸操作。 d) 设备缺陷。 e) 开关故障跳闸。 f) 继电保护及安全自动装置T.作 g) 设备检修试验。 h) 交流、直流电源设备运行。 i） 避雷器动作次数。 j） 安全工（器）具及防护设施检验。 k) 应急预案演练。 1) 安全活动。
4.3 作业安全管理 4.3.1 倒闸操作：
a) 倒闸操作应按GB26860）：20)11的规定执行。 b） 倒闸操作应根据值班电力调度或运行值班负责人的命令执行，操作前应核对命令，填写、
审核操作票，模拟操作．核对设备名称和编号操作中发生疑问时，应立即停止操作，并向值班电力调度或运行值班负责人报告，重新许可
）
后，方可进行操作。 d） 除紧急事故处理外，一般倒闸操作应避免在交接班时进行；如遇有紧急倒闸操作或事故处
理，应停止交接班，由交班人员进行倒闸操作和事故处理，接班人员配合。
4.3.2 检修作业：
a) 检修作业应持工作票进行。 b） 未经变电站（所）值班负责人许可，检修人员应在指定的地点待命，不应触动站（所）内
设备。 c） 变电站（所）值班人员应对检修工作进行必要的安全监督。
4.3.3事故处理与调查：
3 SY 6353—2016
a）发生电气事故时，值班人员应向值班电力调度汇报，不应盲目操作。 b)[ 防止事态扩大的紧急操作（如发生威胁人身设备安全时），可由值班人员先处理，后汇报。 c）事故调查按照《电力生产事故调查暂行规定》（国家电力监管委员会令第4号）进行。
4.4设备安全管理 4.4.1．变电站（所）电气设备应标明名称和编号。 4.4.2设备应定期试验、定期清扫、定期检修，保持正常工作状态。 4.4.3在运行管理和检查中，应开展隐患排查，及时处理安全隐患。 4.5工（器）具 4.5.1日常操作及检修作业所用绝缘工（器）具绝缘等级与设备工作电压相匹配，放置指定位置，按规程规定进行试验，并粘贴试验合格证。 4.5.2工具试验项目、周期和要求按 GB 26860一2011 中附录 E的规定执行。 4.6　消防 4.6.1防火设计及消防设施应符合GB 50059，GB 50160，DL5027的有关规定。 4.6.2·消防器材应挂牌、定位、专人管理、定期检查、按规定更换。 4.6.3会正确使用消防器材。 4.7 通信 4.7.1变电站（所）通信设施应可靠并具有录音功能。 4.7.2通信手段不少于两种。 4.8: 接地装置 4.8.1 变电站（所）各装置的接地电阻值应满足GB50169的要求 4.8.2 接地装置选用材料、连接安装、测试及检查应符合GB 50169的要求。 4.91 站（所）内环境 4.9.13 环境应整洁，开关场地平整，巡视及消防通道畅通。 4.9.2开关场地不应种高秆和爬藤植物，绿化植物不应妨碍检修和抢修作业。 4.9.3不应饲养有碍安全运行的动物。 4.9.4 主控室、高压室等建（构）筑物的孔洞应封堵，安全遮栏应符合安全规定，网门应关闭加锁。 4.9.5 变电站（所）应有防小动物措施。 4.9.6 与联合站等产生有毒、易燃易爆气体和液体场所相连的电缆沟应封堵，防止串人变电站电缆沟。 4.9.7 安全标示应齐全、醒目。 4.9.8 工作场所应有足够的照明。 4.9.9 应配置急救箱。 4.10门禁管理 4.10.1 变电站（所）应安装安防系统、视频监控系统。 4.10.2 非本站且未办理工作票的人员进站（所）应经主管单位同意，并有专人带领方可进站（所），进站（所）前应进行安全教育和安全告知。 4 SY 6353-2016
安全培训与考核
5
5.1电气工作人员应接受相应的安全生产教育和岗位技能培训，经考核合格上岗。 5.2企业电力主管部门每年应组织对变电站（所）工作人员进行一次GB26860一2011规定的考试。
6 安全检查
6. 1 综合检查 6.1.1 综合检查每年一次。 6.1.2 主要检查内容：
a) 安全生产岗位责任制。 b) 专业检查内容。 c) 季节检查内容。 d) 环境检查。 e) 事故管理。
6. 2 季节检查 6.2.1 春季检查内容：
a) 防雷。 b) 防静电。 c) 接地电阻。 d) 防火。 e） 防小动物措施。
6.2.2 夏季检查内容：
a) 接地电阻。 b) 防洪、防汛、防设备高温、防暑降温和防雷设施。 c) 消防设施。
6. 2.3 秋季检查内容：
a) 防雷。 b) 防静电。 c) 防火。 d） 防小动物措施。
6. 2. 4 冬季主要检查内容：
a) 防滑、防冻和保温措施。 b) 充油设备油位及油质。 c) 防小动物措施。
6.3 专业检查 6.3.1 专业检查每季度进行一次。 6.3.2 检查内容应包括：
a） 持证上岗。 b） 技术管理。
