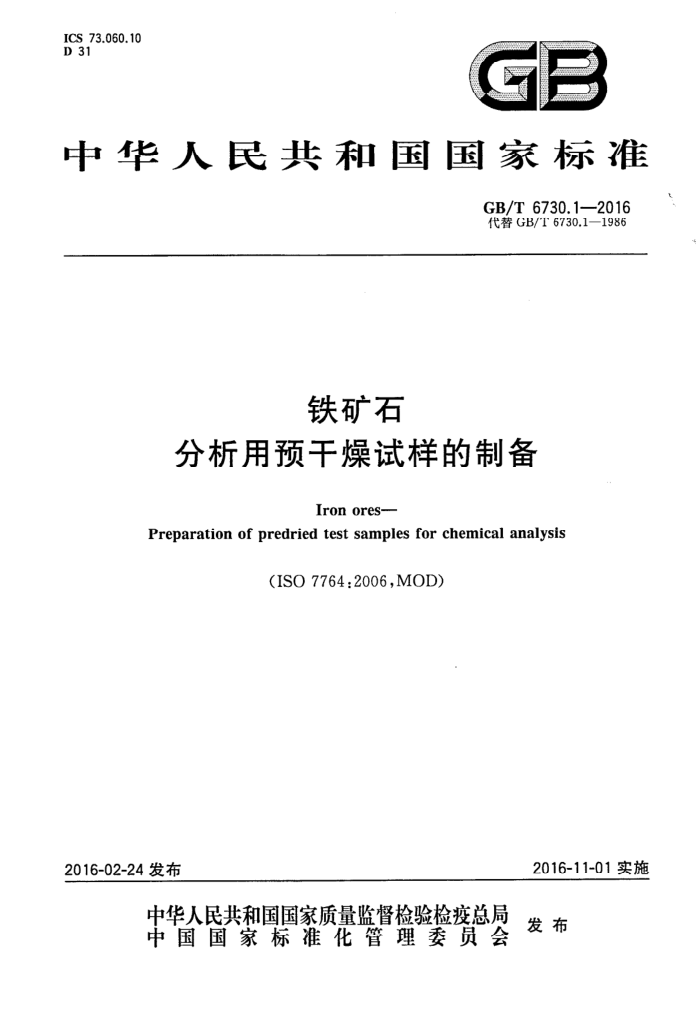

ICS 73.060.10 D 31
C
.
中华人民共和国国家标准
GB/T6730.1—2016 代替GB/T6730.1—1986
铁矿石
分析用预干燥试样的制备
Iron ores--
Preparation of predried test samples for chemical analysis
(ISO 7764:2006,MOD)
2016-11-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6730.12016
铁矿石
分析用预干燥试样的制备
1范围
GB/T6730的本部分规定了铁矿石分析用预于燥试样的制备。 本部分适用于天然铁矿石、铁精矿和造块，包括烧结产品中分析用预干燥试样的制备。 本部分不适用于含金属铁的直接还原铁试样，含硫量大于0.2%（质量分数)或含化合水大于2.5%
（质量分数）的天然或加工铁矿石试样，上述试样使用GB/T6730.3。
注1：可用灼烧减量来估计化合水的含量。 注2：对所有样品均可选用GB/T6730.3测定吸湿水量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件，
GB/T10322.1铁矿石取样和制样方法（GB/T10322.1—2014，ISO3082：2009，IDT）
3原理
在105℃将待测试样烘干至恒重。
4 仪器与材料
4.1天平，感量0.0001g。 4.2烘箱，温度能控制在105℃土2℃。 4.3称量瓶，带磨砂瓶盖的玻璃瓶，容量10mL，质量不大于6g，直径不小于50mm（称量瓶规格可适当调整）。 4.4变色硅胶，在105℃干燥4h。 4.5干燥器，内径150mm～250mm，带放气活塞，盖口涂上硅脂或凡士林。干燥器内放置150g200g 变色硅胶（见4.4），每周更换。
5试样
按GB/T10322.1要求制备实验室试样，试样粒度应小于100μm，在使用前应充分混匀。
6操作步骤
将相互吻合严密的称量瓶（见4.3)和盖子散开在105℃士2℃温度下于燥，在于燥器（见4.5)中冷却到室温。采用多点累积取样法从充分混勾的实验空试样中取少于10g待测试样，置于干燥过的称量
1 GB/T 6730.1—2016
瓶中，将试样铺平。
将装有试样开的称量瓶和盖子置于105℃士2℃的烘箱（见4.2)中干燥2h。将称量瓶盖子盖好，移人干燥器中，冷却至室温（约需20min30min）。
轻轻地启开盖子再迅速盖上，放在天平（见4.1)上称量，精确至0.0001g（m，）。 将待测试料快速转移至测试容器中，称取称量瓶和盖子质量（m），精确至0.0001g。 待测试料的质量就是m，与m2之差。
2
