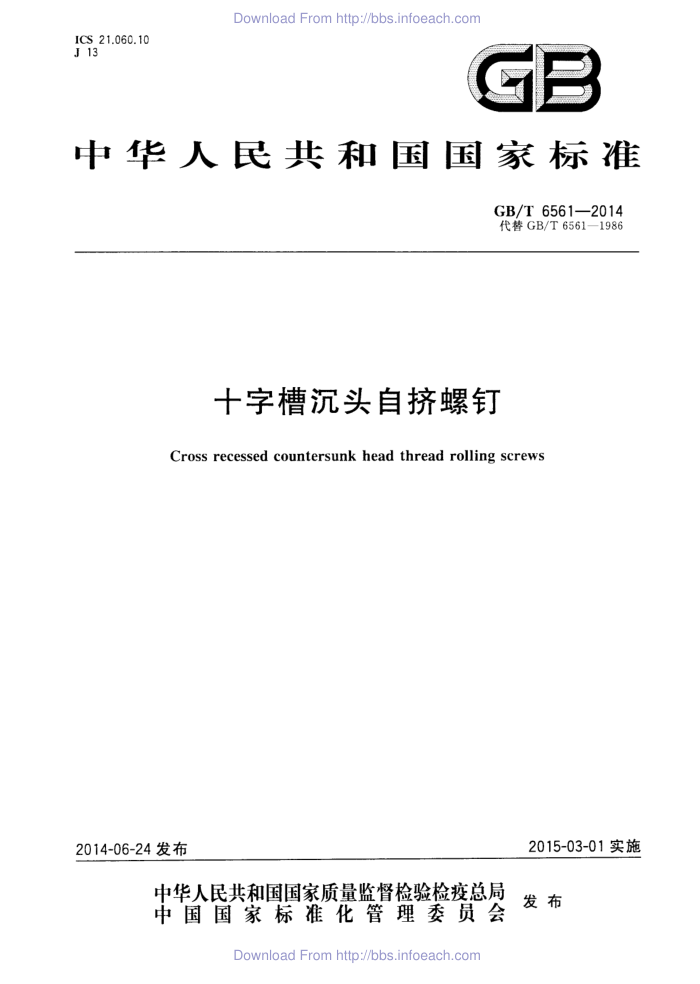

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T65612014 代替GB/T6561—1986
十字槽沉头自挤螺钉
Cross recessed countersunk head thread rolling screws
2015-03-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
DownloadFromhttp://bbs.infoeach.com Download Fromhttp://bbs.infoeach.com
中华人民共和国
国家标准十字槽沉头自挤螺钉 GB/T 6561—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880×12301/16 印张0.5字数10千字 2014年7月第一版 2014年7月第一次印刷
*
号：155066·1-49337 定价 14.00元
如有印装差错由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107

GB/T6561—2014
前 言
本标准是“自挤螺钉”系列国家标准之一。该系列标准包括：
GB/T6560 十字槽盘头自挤螺钉； GB/T 6561 十字槽沉头自挤螺钉； GB/T 6562 十字槽半沉头自挤螺钉； GB/T6563 六角头自挤螺钉； -GB/T6564.1 内六角花形圆柱头自挤螺钉； GB/T 6564.2 内六角花形盘头自挤螺钉； GB/T 6564.3 内六角花形沉头自挤螺钉； GB/T 6564.4 内六角花形半沉头自挤螺钉。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6561一1986《十字槽沉头自攻锁紧螺钉》。 本标准与GB/T65611986相比主要变化如下：
修改了标准名称；明确规定螺钉头部的型式尺寸与GB/T819.1相同（见第3章）；增加对无螺纹杆部的形状与尺寸的规定（见第3章）；十字槽采用GB/T5279.2表1系列2的尺寸（见表1）；增加螺纹规格M2、M8及M10（见表1）；调整了螺钉长度及优选长度范围（见表1）；一贯彻GB/T3098.7一2000取消“性能等级”的规定（见表2）；增加引用GB/T16938（见表2）增加非电解锌片涂层表面处理（见表2）。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准所代替标准的历次版本发布情况为：
-GB/T6561—1986。
I
DownloadFromhttp://bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
GB/T6561—2014
十字槽沉头自挤螺钉
1范围
本标准规定了螺纹规格为M2M10的十字槽沉头自挤螺钉。
n
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T 819.1 十字槽沉头螺钉 第1部分：钢4.8级 GB/T 944.1 螺钉用十字槽 GB/T 1237 紧固件标记方法 GB/T 3098.7 紧固件机械性能 自挤螺钉 GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T 5267.1 紧固件 电镀层 GB/T5267.2 紧固件非电解锌片涂层 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母 尺寸代号和标注 GB/T 5279 沉头螺钉头部形状和测量 GB/T 5279.2 沉头螺钉第2部分：十字槽插人深度 GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱 一般要求 GB/T 6559 自攻锁紧螺钉的螺杆粗牙普通螺纹系列 GB/T 16938 紧固件 ：螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
尺寸代号和标注均应符合GB/T5276。 螺钉的型式尺寸见图1和表1。 螺钉头部的型式尺寸与GB/T819.1相同。 当螺杆上不全部制出螺纹时，其无螺纹杆部可制成直径等于或小于外接圆直径的圆柱形或三棱形
（见GB/T6559)。
1
DownloadFromhttp://bbs.infoeach.com
GB/T 6561—2014
的或平的
90
十字槽
H型
Z型
m
-
图1
表1尺寸 M2.5 M3 M4 M5 M6 0.45 0.5 0.7 0.8
单位为毫米
螺纹规格
M2 0.4 1.6 0.8 25 4.4
M8 1.25 1.5 5
M10
pa
I 1 2 38
3.2 1.6 38 10.4 12.6 17.3 20 9.3 11.3 15.8 18.3
yb a b
1.8 0.9 25 5.5 4.7
2 1 25 6.3 5.5
2.8 1.4 38 9.4 8.4
to 3 38
max max min max
2.5 38
理论值实际值
d
公称=max 3.8
3.5 4.4 5.2 8.04 8.94 10.87 15.37 17.78 1.2
min
公称=max
k
1.5 0.6 1.1
4.65 2
1.65 0.8 1.25
2.7 1 1.75
2.7 1.3 2
3.3 1.5 2.5 3.2 3.8 3 6.6
0.5 1
r 2
2.5
max max
槽号 No. 0
2
1
4
m 参考 1.9 2.7
2.9
4.6 2.6
4.8 2.8
8.7 4.4
9.6 5.3
H型 插人 max 1.2 1.55 1.8
3.3
十字槽 (系列2)4
深度 min 0.9 1.25 1.4 2.1 2.3 2.8 3.9 4.8
参考 1.9 2.5 2.8 4.4 4.6 6.3 8.5 9.4
m
Z型 插入 max 1.2 1.47 1,.73 2.51 2.72 3.18 4.32 5.23
深度 min 0.95 1.22 1.48 2.06 2.27 2.73 3.87 4.78
2
DownloadFromhttp://bbs.infoeach.com
GB/T6561—2014
表1（续）
单位为毫米
螺纹规格 [ e-f
M2 M2.5 M3 M4 M5 M6 M8 M10
公称 min
max
3.76 4.24 4.76 5.24 5.76 6.24 7.71 8.29 9.71 10.29 11.65 12.35
4 10 6 8 10 12 (14) 13.65 14.35 16
15.65 16.35 19.58 20.42 24.58
20 25 30 35 AO 45 50 (55) 60 70 80 注：阶梯粗实线间为优选长度。
25.42
29.58 30.42
35.5
34.5 39.5 40.5 44.5 45.5 49.5 50.5 54.4 55.6 59.05 60.95 69.05
70.95
79.05 80.95
螺距。 螺纹末端长度（见GB/T6559图1)。
P y 见GB/T5279。 头部尺寸的测量按GB/T5279.2规定。 尽可能不采用括号内的规格。 公称长度在阶梯虚线以上的螺钉，制出全螺纹[b=1一（十α]。
技术条件和引用标准
4
技术条件和引用标准见表2。
DownloadFromhttp://bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
.. --
GB/T 6561-2014
表2技术条件和引用标准
-
--- -,
GB/T 6559 GB/T 16938 GB/T 3098.7 GB/T 3098.7
螺杆型式尺寸通用技术条件
材料机械和工作性能
产品等级标准
A GB/T 3103.1 GB/T 944.1 GB/T 5779.1
公差
十字槽表面缺陷
电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2
表面处理
验收及包装
GB/T 90.1,GB/T 90.2
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格为M5、公称长度l=20mm、H型十字槽、表面镀锌（A3L：镀锌、厚度8μm、光亮、黄彩虹铬酸盐处理）的A级十字槽沉头自挤螺钉的标记：
自挤螺钉GB/T6561M5×20
版权专有侵权必究
*
书号：155066·1-49337 定价：
GB/T 6561-2014
14.00元
