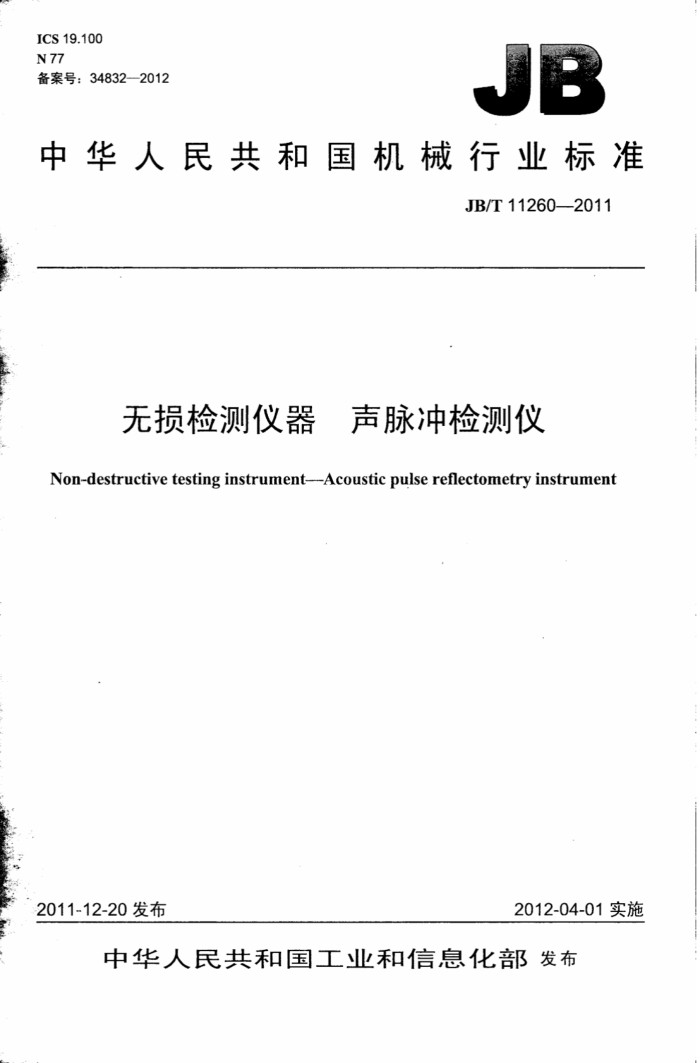

ICS 19.100 N 77 备案号：34832—2012
JB
中华人民共和国机械行业标准
JB/T112602011
无损检测仪器 声脉冲检测仪
Non-destructive testing instrument---Acoustic pulse reflectometry instrument
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T11260—2011
目 次
前言，
III
范围规范性引用文件
1
n
3 术语和定义 4 要求
4.1 正常工作环境条件 4.2 基本参数， 4.3 激励脉冲宽度范围 4.4 激励电压， 4.5 频率范围 4.6 增益范围 4.7 可检测长度及管径 4.8 灵敏度. 4.9 其他基本功能 4.10 传感器... 4.11 绝缘电阻. 4.12 介电强度. 4.13 外观质量 4.14 距离自动补偿差 4.15 最大输出电压.. 4.16 耐温耐湿性能. 4.17 运输性能... 测试条件和测试设备，
5.
5.1 .测试条件. 5.2 测试设备及其技术要求检测方法 6.1 检测传感器 6.2 标准试管及导声软管 6.3 仪器性能试验 7检验规则. 7.1 出厂检验. 7.2 型式检验. 标志、包装、运输和贮存
6
8
-
8.1 标志 8.2 包装. 8.3 运输和贮存附录A（资料性附录）声脉冲检测法原理 A.1 原理
I
建筑321---标准查询下载网 www. jz321. net JB/T11260—2011
A.2应用参考文献... 图A.1声脉冲检测法原理示意图表1耐温耐湿试验参数表2基本环境条件. 表3 3出厂检验及型式检验项目，
P
8
*
I JB/T11260—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准主要起草单位：爱德森（厦门）电子有限公司、大亚湾核电运营管理有限责任公司、华北电
力科学研究院、北京航空材料研究院、国核电站运行服务技术公司、辽宁仪表研究所。
本标准主要起草人：林俊明、王琪、胡先龙、徐可北、叶琛、徐波。 本标准为首次发布。
/
III
建筑321---标准查询下载网 www. jz321. net JB/T11260—2011
无损检测仪器 景声脉冲检测仪
1范围
本标准规定了声脉冲检测仪（以下简称检测仪）及其附配件如连接软管、传感器等的要求、试验方法、检验规则和标志、包装、运输和贮存等内容。
本标准适用于单通道声脉冲检测仪，对于多通道或者其他形式的声脉冲检测仪可参照使用。 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本
2
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标识 GB/T2423.4电工电子产品环境试验 第2部分：试验方法试验Db交变湿热（12h十12h循环） GB/T2611试验机通用技术要求 GB/T13384机电产品包装通用技术条件 JB/T9329仪器仪表运输、运输储存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
声脉冲检测仪 acousticpulsereflectometryinstrument 采用脉冲声波沿管道内空气中传播时遇到阻碍、截面形变或穿透性缺陷就会产生反射回波的原理
来获取管道不连续性大小和位置等信息的检测仪器（见附录A）。 3.2
激励stimulation 对被检管件内空气施加声压的过程。
3.3
距离-管径补偿distance-diametercompensation 声脉冲检测仪根据管径、传播距离对获取的信号提供与声波随传播距离衰减规律相反的放大倍数，
以对相同管径、不同距离上同一当量通孔获得等幅度回波信号的处理技术。
张
要求 4.1正常工作环境条件
检测仪正常工作环境条件为： a）温度：5℃~35℃； b）相对湿度：不大于80%； c）大气压力：86kPa～106kPa； d）电源电压：220V×（1±10%）； e）电源频率：（50土1）Hz。
4.2基本参数
制造厂在检测仪的有关技术文件中应给出下列基本参数： JB/T11260—2011
a）激励脉冲宽度范围； b）最大激励电压峰-峰值； c）仪器工作频率范围： d）动态增益范围。
4.3激励脉冲宽度范围
0.1s~10.0s，可调步进不大于0.1s。 4.4激励电压
激励电压不小于或等于12Vp-p。 4.5频率范围
仪器工作频率范围：50Hz10000Hz。 4.6增益范围
增益可调范围不小于48dB，步进精度不低于0.5dB。 4.7可检测长度及管径
检测仪可检管子长度3m~50m，可检管内径10mm～50mm。 4.8灵敏度
对于选定的检测探头，检测仪应能使标准试管上远端的Φ2.0mm通孔信号幅度达到满屏。 4.9其他基本功能
检测仪在满足标准试管缺陷检出灵敏度要求的前提下，还应具备以下基本功能： a）可调背景信号抑制； b）可调声波激励强度； c）自动噪声抑制； d）端头、端尾信号自动切除； e）距离自动补偿（根据管件的内径、长度自动给出补偿曲线，在仪器前端实现）： f）实时记录检测波形，便于下次检测时回放比较； g）配有检测/分析/记录/管理软件。
4.10传感器
声脉冲传感器应有良好的电声转换特性及频带特性。工作温度要求：-10℃～40℃。 4.11绝缘电阻
交流适配器电源输入端与地线之间，试验电压500V时的绝缘电阻应不小于1MQ。 4.12介电强度
交流适配器电源输入端与地线之间，应能承受1500V的介电强度电压1min而不出现跳火或飞弧。 4.13外观质量
检测仪外观质量等通用要求应符合GB/T2611的规定。 4.14距离自动补偿差
声波在管件内部传播时，其强度随距离增加而减弱。这种距离增加强度减弱的规律与管件的内径相关。为此，在管件的检测过程，仪器的增益应按合适的曲线自动逐渐增大。 4.15最大输出电压
最大输出电压是指检测仪输出端空载荷时并调整其输出电压到最大时的峰-峰值电压。 4.16耐温耐湿性能
涡流仪按表1规定的参数进行耐温耐湿试验，试验后仪器的各项性能指标应满足本标准的要求。 4.17运输性能
按产品标准的要求，在规定的包装条件下，应符合表2要求进行的运输试验，试验后各项性能指标应满足本标准的要求。
2
建筑321---标准查询下载网 www. jz321. net JB/T11260-2011
表1 耐温耐湿试验参数
温 度 试 验
湿度试验
高温试验保持时间 升温速度 试验温度 保持时间 降温速度 相对湿度 保持时间
低温试验
试验温度
℃ 40±3 55±3
'C/min
℃ 5 ±3 25 ± 3 40±3 表2 基本环境条件
h
h
°C/min
% 80 (40℃)
h
i
≤1
24
8
90
序号 1 2 3 4
分级额定值
基本环境条件
运输贮存
运输
高温℃ 低温℃
40, 55
-25 95 100 11
25 75
相对湿度（25℃）%
加速度m/s2 脉冲持续时间ms
碰撞
包装件重量≤100kg时，自由跌落高度mm
100（正常搬动）
跌落
底面棱边长度<500mm时倾角 (°) 底面棱边长度>500mm时，底面离地面最高距离mm
30 250
100kg<包装件重量 <200kg，倾斜跌落
5
测试条件和测试设备 5.1测试条件
5
除特殊要求外，测试条件应符合4.1的规定。 5.2测试设备及其技术要求
试验所需测试设备及其技术要求为： a）交、直流电压表和电流表：0.5级或更高； b）500V和2500V兆欧表； c）七位数字电压表：最大允许误差±0.006%； d）五位数字电流表：最大允许误差土0.03% e）信号发生器：幅度最大允许误差土2%，频率最大允许误差土0.1%； f）双踪示波器：50MHz或更高； g）交流或直流电源。
6检测方法 6.1 检测传感器
传感器应有良好的电声转换特性，并能检出内径不大于@25mm的标准试管上的Φ1.0mm通孔，且信噪比≥6dB。 6.2标准试管及导声软管
试验所需标准试管及导声软管： a）标准试管内径为25mm、长度不小于5000mm。前端和末端应分别加工有Φ1.0mm和Φ2.0mm
3 JB/T11260—2011
的两种不同孔径的通孔，加工精度误差不大于士0.2mm。 b）小孔靠近检测端，大孔远离检测端，两孔间距不小于1000mm；小孔距离标准试管检测端应不
小于500mm，大孔距离末端不小于500mm c）导声软管应内壁光滑、材质均匀、且有定的刚性，以使导管弯曲时内径变化影响最小。
6.3仪器性能试验 6.3.1一般要求
应在检测仪预热后和在规定的条件下进行性能测试。 6.3.2最大输出电压
测量使用的示波器应具有高的输入阻抗（>1MQ2)，并且其带宽至少是检测仪所用上限频率的两倍。 6.3.3带宽 6.3.3.1调节信号发生器产生频率为50Hz的正弦交流信号，并作为检测仪的输出输入信号。 6.3.3.2将检测仪增益设定为25dB。 6.3.3.3 将检测仪经放大处理后、数字滤波前的信号引出，并接至示波器的信号输入端。 6.3.3.4调节信号发生器的增益，使示波器接受信号电压峰-峰幅值为1V，记录该电压Uso=1V。 6.3.3.5不再改变信号发生器、检测仪和示波器的增益，分别将频率为500Hz、2000Hz、5000Hz和 10000Hz的正弦交流信号依次作为检测仪的输出输入信号，依次记录检测仪在增益为25dB条件下示波器获得放大信号的电压Us00、U2000、Us000和U10000。 6.3.3.6当Us0、Us00、U2000、Us000和U10000电压读数中的最小值Umin和最大值Umax之比不小于0.7时，可确定检测仪的频带宽度为50Hz～10000Hz。 6.3.4’增益设置准确度
若信号发生器不包括衰减器则应在信号发生器和检测仪之间安装已标定的衰减器。 利用最小增益值作为初始条件测得的输出值（仪器屏幕示值或测量仪屏显波形幅值）并形成参考值
Vo。检测仪的增益范围至少应分成5档，例如每档相差6dB或10dB。利用相同档次加大检测仪的增益并减少信号发生器输出信号的幅度。每档观测记录一个输出值V。
增益偏差通过式（1）求出，单位为分贝（dB)：
E=20lg(ViVo)
(1)
最大偏差是增益偏差的最大值。 6.3.5距离自动补偿差
距离自动补偿差的试验方法： a）将标准试管前端Φ1.0mm的通孔在管外壁用胶带封堵，检测仪、检测换能器通过导声软管与标
准试管前端相连接； b）在规定的检测参数条件下，记录标准试管末端Φ2.0mm通孔信号幅度达到满屏80%高度时检测
仪的增益读数dBt； c）在与b）相同检测参数条件下，导声软管与标准试管末端相连接，处于标准试管末端Φ1.0mm
保持封堵状态； d）调节检测仪增益，使处于标准试管前端Φ2.0mm通孔信号幅度达到满屏80%，记录该条件下脉
冲检测仪的增益读数dBh; e）以检测仪对标准试管末端Φ2.0mm通孔和前端@2.0mm通孔测试信号的增益读数差值
4=dBt-dBh作为该仪器的距离自动补偿差。
6.3.6耐温试验 6.3.6.1概述
进行温度检测时，高、低温箱内的温度应保持恒定均匀，温差不超过土3℃，容积至少应为被检检测仪的3倍。为防止湿度的影响，在不影响温度检测的条件下，必要时，宜采取对高、低温箱密封或注
