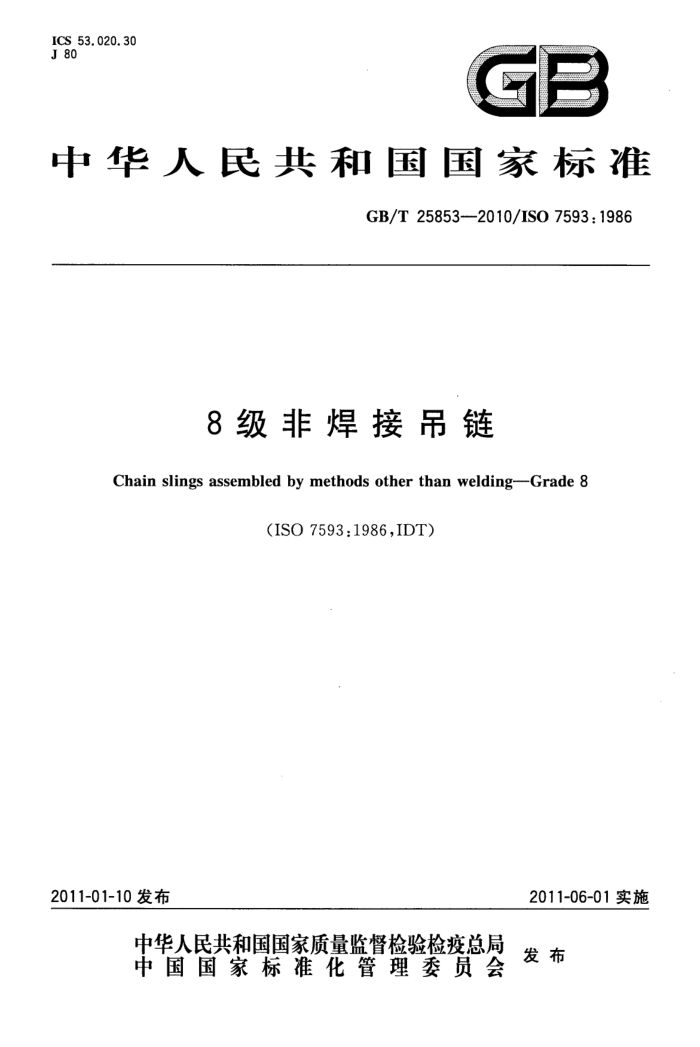

ICS 53.020.30 J 80
GB
中华人民共和国国家标准
GB/T25853-2010/ISO7593:1986
8级非焊接吊链
Chain slings assembled by methods other than welding---Grade 8
(ISO7593:1986,IDT)
2011-06-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25853—2010/ISO7593:1986
目 次
前言 1 范围
规范性引用文件 3 术语和定义 4 规定 5 设计和结构 6 尺寸、公差和机械性能 7 材质及热处理 8 制造方法和工艺 9 成品检验 10 额定值· 11 验证力 12 合格证书 13 标记附录A（资料性附录） 单肢吊链极限工作载荷的计算值
2
X
-
12 13 15 GB/T25853—2010/ISO7593：1986
前言
本标准等同采用ISO7593：1986《T（8)级非焊接吊链》（英文版）。 本标准等同翻译ISO7593：1986。 为便于使用，本标准做了下列编辑性修改：
“本国际标准”一词改为“本标准”；用小数点“.”代替作为小数点的逗号“，”；删除国际标准的前言；引用的其他国际标准，用已被采用为我国的标准代替对应的国际标准。
-
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：杭州武林机器有限公司、杭州现代起重机械制造厂、北京起重运输机械设计
研究院。
本标准参加起草单位：中煤张家口煤矿机械有限责任公司帕森斯链条分公司、浙江双鸟机械有限公司、安吉长虹制链有限公司。
本标准主要起草人：吴杰、徐建华、崔振元、林夫奎。
- GB/T25853-2010/ISO7593:1986
8级非焊接吊链
1范围
本标准规定了8级非焊接吊链（包括1、2、3、4肢吊链）的技术要求及额定值计算和试验方法，该吊链配用符合GB/T20946和GB/T24816的8级链条及适当等级的部件。
本标准不适用于焊接吊链（见GB/T20652）、肢长不等的吊链、环状吊链或特殊用途的吊链。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T6394—2002金属平均晶粒度测定法（ASTME112：1996，MOD) GB/T20652M(4)、S(6)和T(8)级焊接吊链（GB/T20652—2006，ISO4778:1981，IDT) GB/T20946起重用短环链验收总则（GB/T20946—2007，ISO1834：1999，IDT) GB/T22166 非校准起重圆环链和吊链使用和维护（GB/T22166-2008，ISO3056：1986，IDT） GB/T248138级链条用锻造环眼吊钩（GB/T24813--2009，ISO7597：1987，IDT） GB/T24816 5起重用短环链吊链等用8级普通精度链（GB/T24816一2009，ISO3076：1984，
IDT)
GB/T25852 8级链条用锻造起重部件（GB/T25852--2010，ISO8539：1986，IDT）
3术语和定义
下列术语和定义适用本标准。
3. 1
吊链chain sling 由一根链条或数根链条与上、下端件根据本标准要求相连的组合件。用于连接重物和起重机或其
他起重机械的吊钩（见图1至图4）。 3. 2
主环 masterlink 组成吊链上端件的链环，吊链是通过它连接到起重机或其他起重机械的吊钩上（见图1至图4）。
3.3
中间主环intermediatemasterlink 将一个或二个链肢连接到主环上的链环（见图3和图4）。
3.4
机械连接件mechanicaljoiningdevice 不使用焊接方法将链条与其他部件相连的接头。它可以是整体的部件或分离的部件（见图5）。
3. 5
.下端件lowerterminal 装在吊链肢端的链环、吊钩或其他装置，此肢端远离主环或上端件。
1 GB/T25853-2010/ISO7593:1986
3.6
验证力proofforce F. 整条吊链或链段试验时所施加的力（见第11章）。
3.7
极限工作载荷 working loadlimit WLL 在一般工况下，吊链设计承受的最大质量。
3. 8
工作载荷 working load WL 在特定工况下，吊链应承受的最大质量。
3. 9
胜任者 competentperson 经理论知识和实践经验考核合格，并能按必要的指示进行所需检验的指定者。
主环
机械连接件
长度
链环
机械连接件
链钩或其他端部部件
注：图1所示为典型的单肢吊链，只为说明所用的术语，吊链的设计并不限于此。
图1单肢吊链
2 GB/T25853—2010/IS07593:1986
主环
机械连接件
链环
机械连接件
链钩或其他端部部件
注：图2所示为典型的双肢吊链，只为说明所用的术语，吊链的设计并不限于此。
图2双肢吊链 GB/T25853—2010/IS07593:1986
主环
中间主环
机械连接件
链环
机械连接件
链钩或其他端部部件
注：图3所示为典型的三肢吊链，只为说明所用的术语，吊链的设计并不限于此。
图3三肢吊链 GB/T25853—2010/IS07593:1986
主环
中间主环
机械连接件
链环
机械连接件
链钩或其他端部部件
注：图4所示为典型的四肢吊链，只为说明所用的术语，吊链的设计并不限于此。
图4四肢吊链
