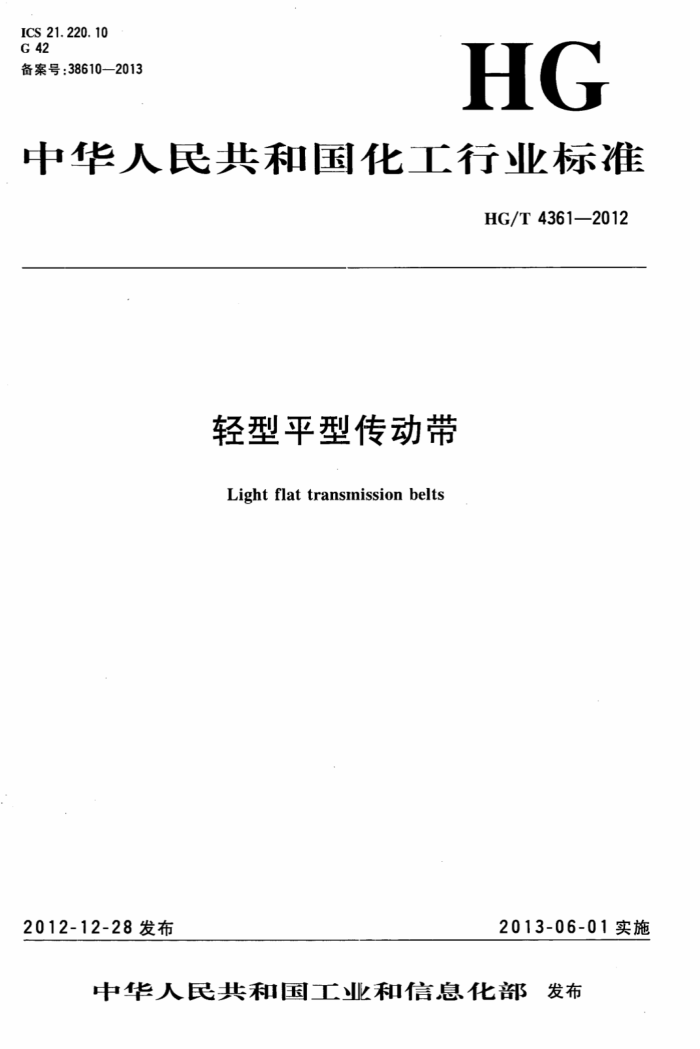

ICS 21.220.10 G 42 备案号：38610—2013
HG
中华人民共和国化工行业标准
HG/T 4361—2012
轻型平型传动带
Light flat transinission belts
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 HG/T4361—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会（SAC/TC428/SC3)归口。 本标准起草单位：浙江肯莱特传动工业有限公司、无锡市中惠橡胶科技有限公司、浙江宏达橡胶有
限公司、尉氏县宏利橡胶有限公司、青岛市产品质量检验技术研究所，
本标准主要起草人：汪金芳、张力、朱树生、殷明亮、李红莉、张国华、孙钦军。
-
建筑321---标准查询网 www. jz321. net HG/T4361—2012
轻型平型传动带
1范围
本标准规定了轻型平型传动带（以下简称平带）的产品术语、结构、标记、要求、试验方法、检验规则及标志、标签、包装、运输和贮存。
本标准适用于纺织机械、烟草机械、办公设备、轻工机械、精密机械、包装机械等行业用平型传动带（聚酰胺片基平带除外）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T524平型传动带 GB/T11210--1989硫化橡胶抗静电和导电制品电阻的测定（eqvISO2827：1987）
3结构
平带结构由上覆盖层、带芯层、下覆盖层构成，见图1。
1
2
3
1—上覆盖层； 2——带芯层（织物芯或绳芯）； 3——下覆盖层。
图1平带结构示意图
4标记 4.1织物芯平带标记示例。以符合HG/T4361，带芯为织物芯（D），带芯厚度为0.5mm，带宽为 30mm，带厚为2.0mm的抗静电平带为例，其标记为：
HG/T4361-5D-32X2.0-AS
其中各要素的含义如下： D—-带芯为织物芯； 5平带公称织物厚度为0.5mm； 32—平带宽度为32mm； 2.0—平带厚度为2.0mm； AS—抗静电平带。 非抗静电平带标记中没有AS。
4.2绳芯平带标记示例。以符合HG/T4361，带芯为绳芯（C），绳芯直径为0.6mm，带内周长为
1 HG/T4361—2012 3000mm，带宽为25mm，带厚为3.0mm的抗静电平带为例，其标记为：
HG/T4361-6C-3000×25×3.0-AS
其中各要素的含义如下： C 一带芯为绳芯； 6一一平带的公称绳芯直径为0.6mm
3000-—平带内周长为3000mm； 25—平带宽度为25mm； 3.0---平带厚度为3.0mm; AS—抗静电平带。
非抗静电平带标记中没有AS。 5 要求 5.1尺寸 5.1.1环形平带内周长度极限偏差见表1。
表1 环形平带内周长度极限偏差
单位为毫米
极限偏差 ±5 ±10 ±0.5%L ±0.3%L ±0.2%L
内周长度L L≤1000 1000 L>20 000
5.1.2 非环形平带长度偏差为订货长度的0～2%。 5.1.3 平带宽度极限偏差见表2。
表2 2平带宽度极限偏差
单位为毫米
宽度b b≤63 63250
极限偏差 ±2 ±3 ±4 ±5
5.1. 4 平带厚度极限偏差见表3。
表3平带厚度极限偏差
单位为毫米
厚度t 3.0 3.0<5.0 t>5.0
极限偏差 ± 0. 1 ±0.2 ±0.3
5.1.5对非环形平带，平带长度小于等于5m的直线度不大于1mm；长度大于5m的直线度不大于3mm。 2
建筑321---标准查询网 www. jz321. net HG/T4361--2012
注：直线度的含义：在平带的一个带边上任选两个距离为α的点，过两点所连直线到该段带边的最大距离即为带的直线度。当带长大于10m时，a=5m，当带长小于10m时，a=:1m。 5.2外观质量
平带外观应表面清洁，两边光滑，不应有脱层、鼓包、明显的凹陷或皱折等缺陷。 5.3物理性能 5.3.1平带拉伸强度
平带的拉伸强度见表4、表5。
表4织物芯平带的拉伸强度
≥
织物芯厚度/mm
全厚度拉伸强度/（N/mm）
60 90 160 170
0. 3 0. 5 0. 8 1. 0
表5绳芯平带的拉伸强度
≥
芯绳直径/mm
全厚度拉伸强度/（N/mm）
250 350 400 450
0. 45 0. 60 0. 80 1. 00
5.3.2布层间粘合强度
平带的布层间粘合强度，不小于1.5N/mm。 注：布层间粘合强度仅适用于织物芯平带。
5.3.3接头强度
平带的接头强度不得小于相应的纵向全厚度拉伸强度规格值的70%。 5.3.4抗静电性能
平带的表面电阻应不大于3×108Q。 6试验方法 6.1尺寸的测量 6.1.1平带长度采用最小分度值不大于1mm的钢尺测量，环形带长度按GB/T524的规定进行测量。 6.1.2 平带的宽度小于或等于125mm时，采用分度值不大于0.05mm的游标卡尺进行测量。其余可用分度值不大于1mm的钢尺进行测量。测量时沿带身长度方向间隔不小于100mm任测三点，取平均值。 6.1.3平带的厚度按GB/T524的规定进行测量，测量时沿带的长度方向间隔不小于100mm任取三点，用厚度计在平带两边分别测量，取平均值。 6.1.4平带直线度的测定，将带在平整面上展开放平，在同侧带边上任选距离为α的两个测量点。当带长小于5m时，a二1m；当带长大于5m时，a=5m。所选两点间的带边各点到两点连直线的最大距离即为直线度，平带直线度采用最小分度不大于1mm的钢尺进行测量。
3 HG/T4361—2012 6.2平带的拉伸强度
平带的拉伸强度按GB/T524的规定进行试验。对于宽度大于或等于25mm，小于63mm的平带应切取长度至少380mm，宽度25±2mm，边缘整齐的矩形试样做拉伸试验。对于宽度小于25mm的平带，应切取长度至少380mm的平带试样，以实际带宽作为试样宽度，只做拉伸强度试验，记录试验中的最大拉力，经过计算作为平带纵向全厚度拉伸强度值。 6.3层间粘合强度的试验
平带层间粘合强度，按GB/T524的规定进行试验。 6.4抗静电性能试验
平带的抗静电性能试验，按GB/T11210的规定进行试验。 7检验规则 7.1平带的尺寸和外观质量应逐条进行检查。 7.2同型号同材质的平带不多于2000条或300m2为一批，在每批产品中抽取足够试样进行物理性能试验，每月不得少于一次。 7.3若物理性能检验有-项不合格时，应在该批产品中取双倍试样，对不合格项目进行复试，如果其中一个结果仍不合格，则该批产品为不合格产品。 8标志、标签、包装、运输、贮存 8.1标志
每条平带的非工作面上，应有明显标志，应至少包括以下内容： a）标记； b）制造商名称或商标； c）制造年月。
8.2标签和包装
采用合适的包装物进行包装，标签应至少包括以下内容： a）标记； b）制造商名称或商标； c）制造年月。
8.3运输和贮存 8.3.1平带在运输和贮存中应保持清洁，避免阳光直射和雨雪浸淋，防止与酸、碱、油类和有机溶剂等影响产品质量的物质接触。 8.3.2贮存时，平带应离开发热装置1m以上，库房内温度应保持在一18℃～30℃，相对湿度不宜超过70%。 8.3.3贮存期间，产品应每季翻动一次。
