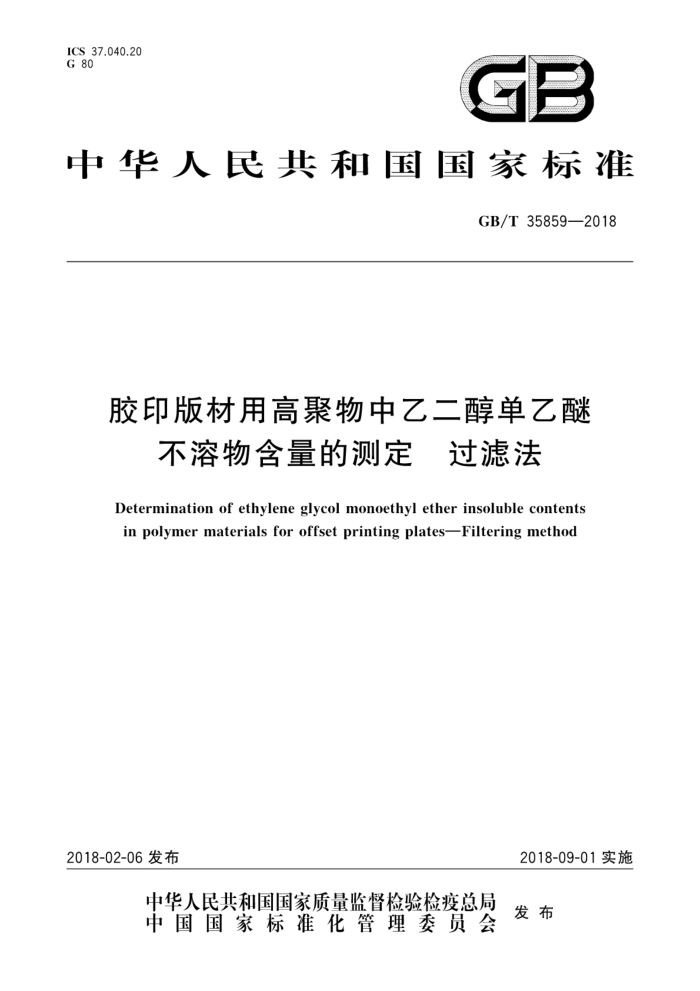

ICS 37.040.20 G 80
GB
中华人民共和国国家标准
GB/T35859—2018
胶印版材用高聚物中乙二醇单乙醚
不溶物含量的测定 过滤法 Determination of ethylene glycol monoethyl ether insoluble contents in polymer materials for offset printing plates-Filtering method
2018-02-06发布
2018-09-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准
胶印版材用高聚物中乙二醇单乙醚
不溶物含量的测定 过滤法
GB/T 35859—2018
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2018年2月第一版
*
书号：155066·1-59430
版权专有 侵权必究 GB/T 35859—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。 本标准起草单位：乐凯华光印刷科技有限公司。 本标准主要起草人：兰晓丽、张涛、张刚、黄剑莉、王怀功、王向利、王盼
1 GB/T35859—2018
胶印版材用高聚物中乙二醇单乙
不溶物含量的测定 过滤法
1范围
本标准规定了用过滤法测定胶印版材高聚物中乙二醇单乙醚不溶物含量方法的原理、仪器与试剂、
测试步骤、计算及结果表述以及安全注意事项。
本标准适用于胶印版材中使用的各种可溶于乙二醇单乙醚的高聚物中不溶物含量的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3723 工业用化学产品采样安全通则 GB/T8170 数值修约规则与极限数值的表示和判定
3 ：方法原理
将待测高聚物样品用乙二醇单乙醚充分溶解，然后用溶剂过滤器进行过滤，滤膜使用孔径为0.45um 的油溶性过滤膜，充分洗涤不溶物后，将附着不溶物的滤膜真空干燥至恒定质量，称量过滤前后过滤膜的质量变化：从而计算出高聚物中不溶物的含量
4仪器与试剂
4.1 溶剂过滤器（示意图）参见附录A。 4.2 油溶性过滤膜：孔径0.45μm。 4.3 玻璃真空干燥器。 4.4 真空泵：真空度不小于0.1MPa。 4.5 电子天平：精度0.1mg。 4.6 电磁搅拌器。 4.7 乙二醇单乙醚，分析纯，
5
测试步骤
5.1 溶剂处理
将孔径为0.45μm的油溶性过滤膜放置在溶剂过滤器的烧结滤头上，过滤出足够的乙二醇单乙醚，倒入干净的容器中备用， 5.2 2过滤膜的干燥
另取孔径为0.45um的油溶性过滤膜放置于玻璃真空干燥器中，室温条件下用真空泵抽真空，使真
1 GB/T35859—2018
空度达到66.66kPa（500mmHg）以上，并至少停留30min，至油溶性过滤膜恒定质量
每次称量油溶性过滤膜的时间应控制在1min以内，并同时尽可能保持相同的时间，避免因为油溶性过滤膜吸潮引起的称量误差。 5.3样品溶液处理
做两份试样的平行测定。 按GB/T3723的规定取样。称量6g高聚物样品（精确到0.1mg），记录其质量为mo，放置于250mL
具塞三角瓶中，加人5.1处理好的乙二醇单乙醚50mL，放在电磁搅拌器上，在相同条件下，搅拌至高聚物充分溶解。
对难以过滤的样品，可以称量3g～5g样品 5.4 样品过滤 5.4.1取出5.2干燥至恒定质量的油溶性过滤膜，称量并记录其质量为m1，放置在溶剂过滤器里，倒入 5.3处理好的溶液过滤，过滤至溶液不再滴下为止。 5.4.2用10mL的5.1处理好的乙二醇单乙醚，洗涤三角瓶，并倒人溶剂过滤器的过滤膜上，继续过滤至溶液不再滴下为止。 5.4.3重复5.4.2步骤，继续洗涤2次。取出滤膜，放置于玻璃真空干燥器中，室温条件下抽真空至 66.66kPa（500mmHg）以上，并停留1h以上（其间每间隔20min抽一次真空），取出，称量其质量为m2。 5.4.4同时做空白试验 5.5 5试验条件
温度：23℃±3℃；相对湿度：40%~80%。
6计算及结果表述
6.1计算
高聚物中乙二醇单乙醚不溶物的质量分数为w，数值以毫克每克（mg/g）表示，按式（1)计算：
_m2-ml×1 000
w=
.(1)
mo
式中： w m2 样品过滤后膜的质量，单位为克（g）； mi 样品过滤前膜的质量，单位为克（g）； mo 高聚物的质量，单位为克（g）。 当空白过滤膜上残留不溶物的质量小于0.2mg时，可以直接将平行试验的结果进行不溶物含量计
质量分数；
算；当空白过滤膜上残留不溶物的质量大于0.2mg时，说明5.1处理的溶剂含有杂质，需重新处理；或者是油溶性过滤膜没有达到必要的真空度，需要重新抽真空。 6.2允许差
计算结果表示到小数点后两位。 两份平行试样测定结果的绝对差值应小于0.2mg/g，取两份平行测定结果的算术平均值作为测定
结果，数据处理按GB/T8170执行。
2 GB/T 35859—2018
安全注意事项
7
试验应在通风良好的环境中进行。 8
GB/T35859—2018
附录A （资料性附录）溶剂过滤器示意图
溶剂过滤器示意图见图A.1。
D
5
D
- vuonge
doc88-
说明：
一滤杯；滤膜；紧固夹；
烧结滤头； 5- 接真空源；
1-
2 3-
6
集液瓶。
图A.1 溶剂过滤器示意图
版权专有侵权必究
*
GB/T35859-2018
