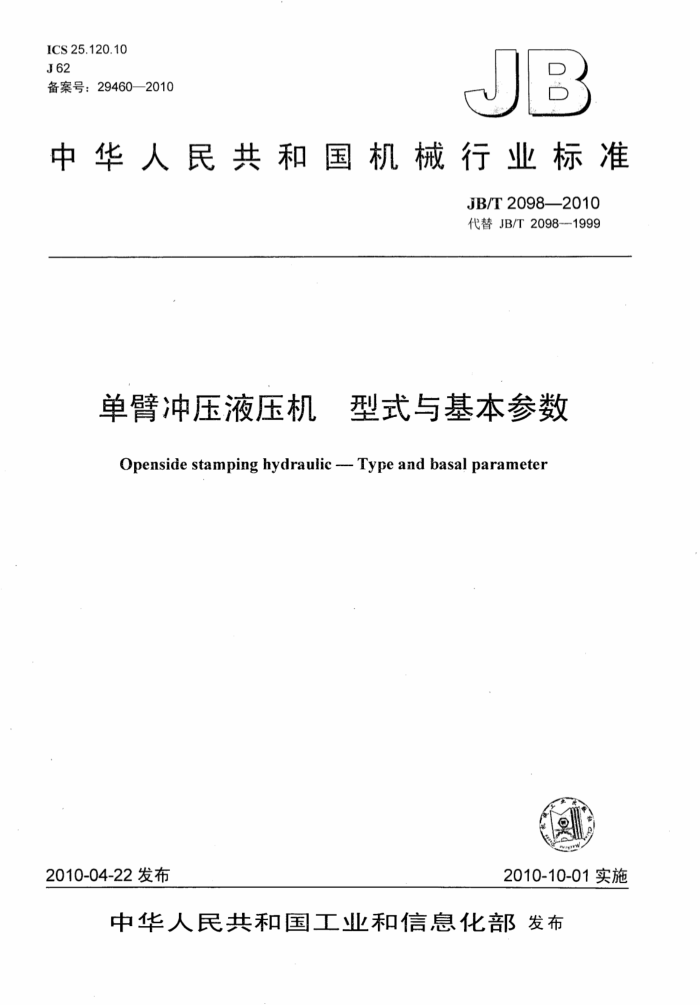

ICS25.120.10 J62 备案号：29460—2010
儿B
中华人民共和国机械行业标准
JB/T20982010 代替JB/T2098---1999
单臂冲压液压机 型式与基本参数
Openside stamping hydraulic --- Type and basal parameter
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T2098--2010
目 次
前言 1范围. 2型式与基本参数附录A（资料性附录）配置吊车的基本参数表1单臂冲压液压机的基本参数表2水平缸基本参数表A.1吊车的基本参数
ILI
++
建筑321---标准查询网 www.jz321.n JB/T2098—2010
前言
本标准代替JB/T2098-1999《单臂冲压液压机型式与基本参数》。 本标准与JB/T2098一1999相比，只对原标准作了编辑性修改，主要技术内容没有变化。 本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业冶金设备标准化技术委员会归口。 本标准起草单位：上海重型机器厂有限公司。 本标准主要起草人：张保均刘爱芳、简萍。 本标准所代替标准的历次版本发布情况：
-JB/T2098-1977-JB/T2098—1999。
III JB/T2098--2010
单臂冲压液压机型式与基本参数
1范围
本标准规定了单臂冲压液压机的型式与基本参数。 本标准适用于完成中、厚板的冷弯、热弯、成形、折边及板材、结构件矫正等工序的单臂冲压液压
机。 2型式与基本参数 2.1型式：
单臂冲压液压机为油泵直接传动的单臂式油压机。 2.2基本参数：
单臂冲压液压机的基本参数应符合图1、表1的规定。
图1
建筑321 标准查询网 www. jz321.net JB/T2098--2010
表1 单臂冲压液压机的基本参数
名称
基本参数
垂直缸公称压力回程缸公称压力垂直缸工作行程S 压头下平面至工作台面的最大距离H mm 压头中心至机臂的距离（喉深）L mm 1000 压头尺寸axb
3.15 0.4 800 1500 1300
MN MN mm
5 0.63 1.000 1900 1600
12.5 1.3 1400 2.600 2000
1.6 0.2 600 1100
8 1 1200 2.300 1800
mm 850×600 1200X1000 1500×12001600×1800 2000×2 000 mm 1200×1200 1800×1800|2300×2500 2600×3000 3200×3800
工作台面尺寸AXB 最大工作速度空程下降速度回程速度系统工作压力
10 100 80 20
mm/s mm/s mm/s MPa
8 100 65 20
10 100 80 21
10 100 80 25
10 100 80 25
2.3 根据使用需要， 单臂冲压液压机可配置水平缸，其基本参数应符合表2的规定。
表2水平缸基本参数
基本参数
名称垂直缸公称压力··MN 水平缸工作压力 MN 水平缸工作行程 mm
3.15 0.63 700
12.5 2.5 1000
n 1 800
1.6
80 1.6 900
2.4单臂冲压液压机上允许配置起重吊车，其吊车的基本参数应参照附录A的规定。
2 JB/T2098--2010
附录A （资料性附录）
配置吊车的基本参数
单臂冲压液压机上允许配置起重吊车，其吊车的基本参数按表A.1的规定。
表A.1吊车的基本参数
名称垂直缸公称压力MN 吊车起重重量台XkN 吊车横向有效行程 mm
基本参数
3.15 2X20 4000
1.6 2×10 3000
5 2X30 5000
12.5 2X50 5 000
8 2X30 5 000
