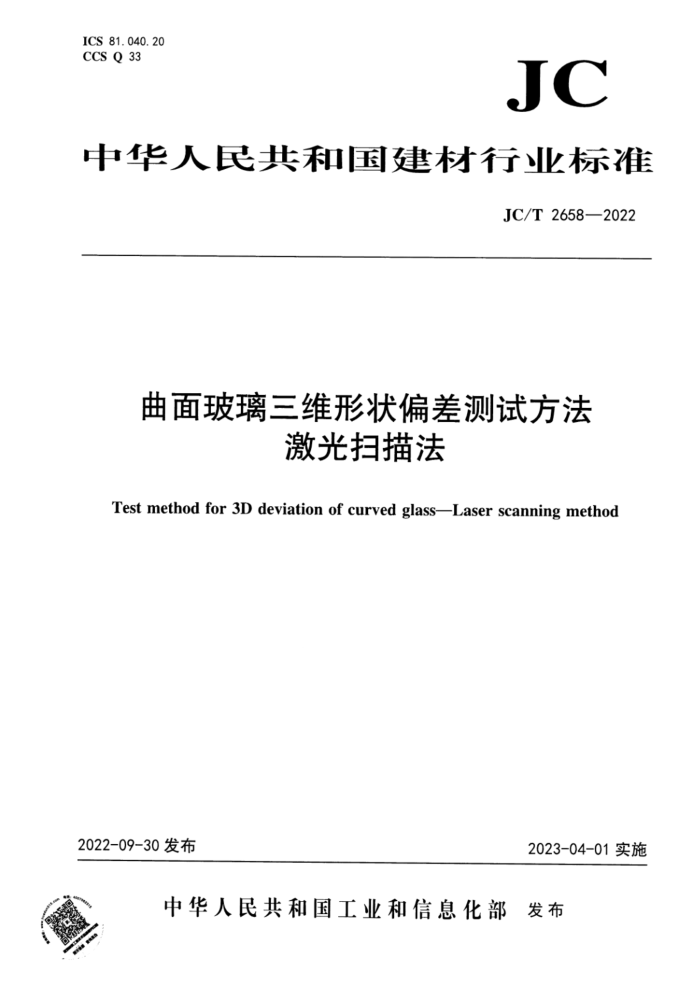

ICS 81.040.20 CCS Q 33
JC
中华人民共和国建材行业标准
JC/T 2658—2022
曲面玻璃三维形状偏差测试方法
激光扫描法
Test method for 3D deviation of curved glass-Laser scanning method
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 中华 人民 共 和 国建材行业标准
曲面玻璃三维形状偏差测试方法 激光扫描法
JC/T2658—2022
.
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
*
开本880mm×1230mm1/16印张0.5 字数12千字 2023年1月第一版2023年1月第一次印刷
印数：1800册定价：21.00元
书号：155160·3495
* 编号：1612
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换 JC/T2658—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口：本文件起草单位：中国建材检验认证集团秦皇岛有限公司、天津信堡玻璃股份有限公司、北京奥博
泰科技有限公司、艾杰旭汽车玻璃（佛山）有限公司、蚌埠产品质量监督检验研究院、东莞市明达玻璃有限公司、浙江国检检测技术股份有限公司、江苏铁锚玻璃股份有限公司、河南安彩高科股份有限公司。
本文件主要起草人：李勇、王立祥、张怡、邱文心、邱尾桔、张喆民、汤庆文、王银茂、陈洪根、 杨益林、孙雷军、王伙红、付小明、王慧、何毅敏、李佳颖、张薇、吴娇、于洋、王中、郭佳欣、王国华。
本文件为首次发布。
I JC/T2658—2022
曲面玻璃三维形状偏差测试方法 激光扫描法
1范围
本文件规定了采用激光扫描法测量曲面玻璃三维形状偏差的原理、试验条件、试验仪器、试样测试区域、试验步骤以及试验报告等。
本文件适用于曲面玻璃三维形状偏差的测试。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3. 1
曲面玻璃三维形状偏差 3Ddeviationof curvedglass 曲面玻璃三维形状与设计要求的偏差。
4原理
4.1激光跟踪法原理
激光跟踪仪一般由跟踪头、角度测量系统、合作目标靶球、数据处理系统等组成。目标靶球与被测试样表面接触，跟踪头发出的激光射到目标靶球，又返回到跟踪头，通过干涉测量技术计算跟踪头到目标靶球的距离，当目标靶球移动时，跟踪头自动伺服对准目标靶球方向，并测得水平角α和俯仰角β，由此计算出目标靶球的空间位置坐标P(x，y，z)，如图1所示。
测量试样表面不同位置，得到每个测试点三维空间坐标，通过拟合算法并考虑到目标靶球到被测试样表面的距离生成试样扫描区域内的试样三维形状数据。
对试样三维形状数据与设计要求的形状数据进行比对和分析，得到试样形状与设计要求形状的偏差，包括试样扫描区域内的偏差范围、最大偏差值和任意一点的偏差值。
1 JC/T2658—2022
Z4
P(X,, Yp,Z)
标引符号说明： O一一跟踪头： P(Xp,Yp.Zp)——测试点： Xp——P点的X轴坐标值； Yp——P点的Y轴坐标值； Zp--—P点的Z轴坐标值；
S一一跟踪头到被测试样表面点的距离：
激光横向扫描角度观测值：
a-
β一—激光纵向扫描角度观测值。
图1激光跟踪法测量原理示意图
4.2结构光测试法原理
结构光三维测试仪一般由相机和投射器组成，投射器将激光结构光（如：平行线条、正弦条纹等）投射到喷涂散射涂层的被测试样表面，通过单个或多个相机拍摄被测表面得到结构光变形图像；基于三角测量原理经过图像三维解析获得试样扫描区域内试样三维形状数据，测量原理如图2所示。
对试样三维形状数据与设计要求的形状数据进行比对和分析，得到试样形状与设计要求形状的偏差，包括试样扫描区域内的偏差范围、最大偏差值和任意一点的偏差值。
3
4
2
5
标引序号说明：
4- 一投射器： 5—测试样品。
一相机：一测试样品采集条纹：一激光结构光条纹；
-
2- 3-
图2结构光测试法原理示意图
2
