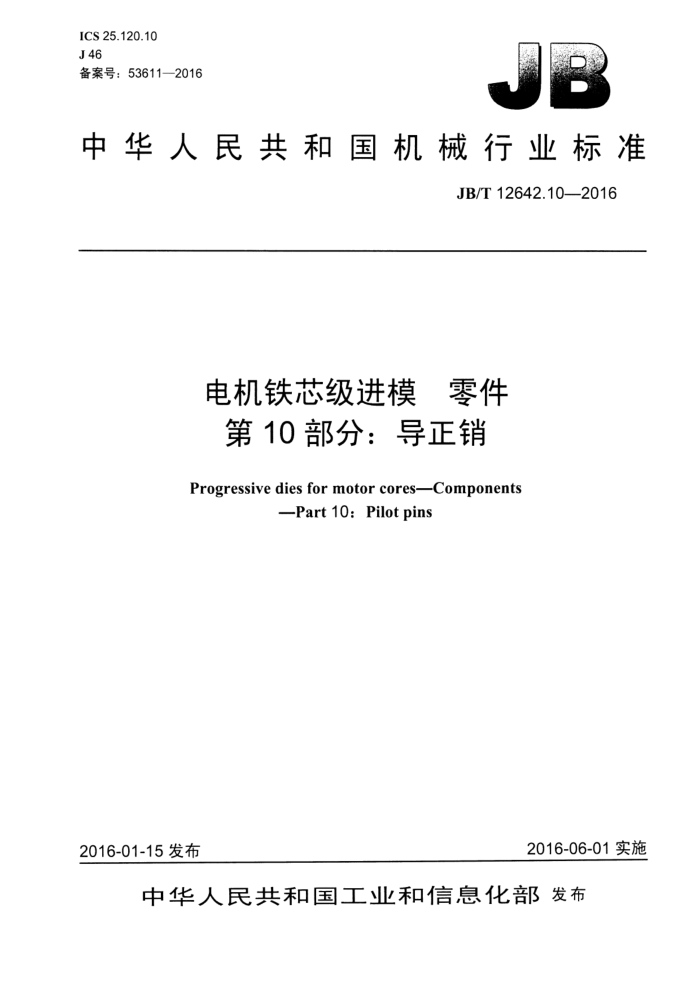

ICS 25.120.10 J 46 备案号：53611—2016
中华人民共和国机械行业标准
JB/T 12642.10—2016
电机铁芯级进模 零件第10部分：导正销 Progressive dies for motor cores-Components
--Part 1O: Pilot pins
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12642.10—2016
目 次
前言
I1
范围. 2规范性引用文件.. 3结构型式与尺小. 材料.
4 S 6
要求标记.
图 1 导正销.
表1 导正销尺寸 JB/T 12642.10—2016
前言
JB/T12642《电机铁芯级进模 莫零件》分为12个部分：
-第1部分：叠铆凸模； -第2部分：叠铆凹模；
一
第3部分：计数凸模；第4部分：计数凹模；第5部分：叠铆顶杆；第6部分：叠铆压杆； -第7部分：圆凸模； -第8部分：圆凹模；一第9部分：限位柱;
一
第10部分：导正销； -第11部分：误送检测销； -第12部分：浮料块。
本部分为JB/T12642的第10部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：宁波震裕科技股份有限公司、桂林电器科学研究院有限公司、江苏荣腾精密组件
科技股份有限公司、台州市拓锐模具有限公司、广东省东莞市质量监督检测中心、宁波嘉胜模具材料有限公司。
本部分主要起草人：邹春华、王冲、仲伟香、倪俊峰、廖森梁、杨健、陈伟力、朱文、陆忠海、 袁志军、陈燕文、邱建国。
本部分为首次发布。
II JB/T 12642.10—2016
电机铁芯级进模 桌零件第10部分：导正销
1范围
JB/T12642的本部分规定了电机铁芯级进模导正销的结构型式与尺寸、材料、要求和标记。 本部分适用于电机铁芯级进模导正销。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11904—2014电机铁芯级进模　技术条件
结构型式与尺寸
3
导正销的结构型式如图1所示，尺小见表1。
0.005A / Ru 0.4
@|Φ0.02| A
RO.1
R0.2
/ Ra 0.8
1
0
po
Ra 0.2
1
D
C
H
78
未注表面粗糙度Ral.6μm。 α宜为30°或40°
图1导正销表 1 导正销尺寸
单位为毫米
α +g.005 4 5 6 10 12
H±0.15 18.5、32.0 19.0、32.0 19.5、32.0 22.5、32.0 24.5、32.0 26.0、32.0
D±0.01
7 8 9 11 13 15
0.5
8
1.0 JB/T 12642.10-2016
4 材料
材料由制造者选定，推荐采用YG15、YG20、Cr12MoV、Cr12Mo1V1、W6Mo5Cr4V2。其中Cr12MoV、 Cr12Mo1V1 热处理硬度为 58 HRC～62 HRC；W6Mo5Cr4V2 热处理硬度为 60 HRC～64 HRC。
5要求
其他要求应符合JB/T11904一2014 的规定。
6 标记
示例：以符合JB/T12642.10的电机铁芯级进模导正销为例，其特征为：直价d为6mm，高度H为19.5mm，材料为YG15
其标记为：
导正销 JB/T 12642.10--6 X 19.5-YG15
2
