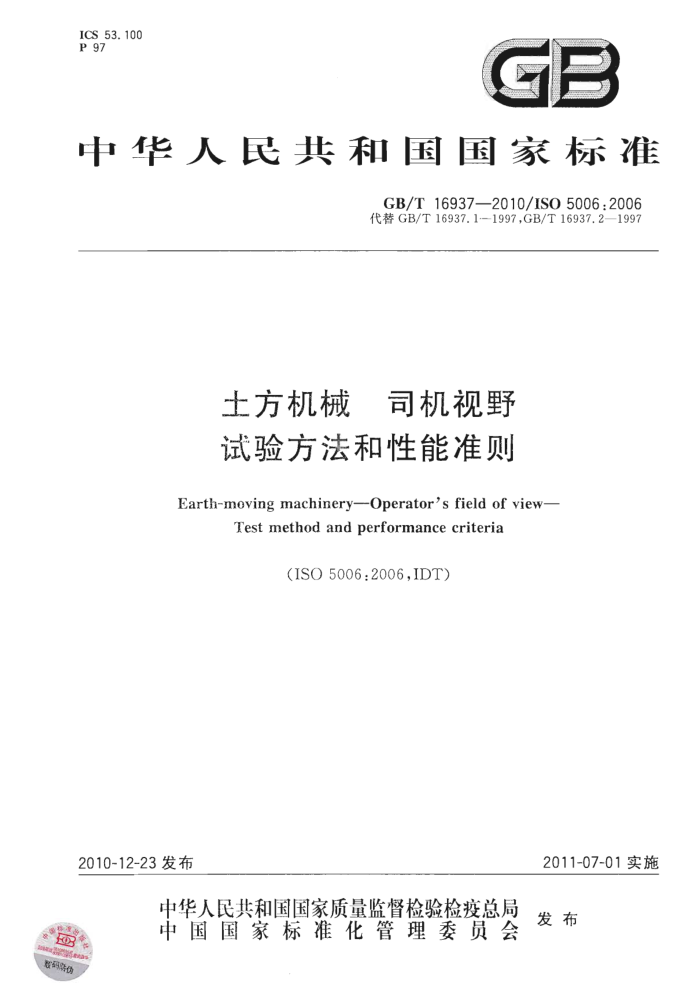

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T16937—2010/IS05006.2006 代替GB/T16937.1-—1997,GB/T16937.2—1997
土方机械 司机视野试验方法和性能准则
Earth-moving machinery--Operator's field of view-
Test method and performance criteria
（ISO5006:2006,IDT)
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
窗数码防伪 GB/T16937--2010/IS05006:2006
目 次
前言引言
II IV
范围 2 规范性引用文件 3 术语和定义
1
.
基本尺寸 5 试验仪器和设施
4
机器的试验配置辅助装置的性能准则试验程序
6
8 9 计算方法 ... 10 评价方法和性能准则 11 试验报告
..
8
14 14 15
12 对司机操作说明的可视性信息附录A（资料性附录） HH和RR的尺寸和位置
- GB/T169372010/ISO5006:2006
前 言
本标准等同采用ISO5006：2006《土方机械 司机视野 试验方法和性能准则》（英文版），包括其技术勘误ISO5006：2006/Cor1：2008
本标准等同翻译ISO5006：2006。 为便于使用，本标准对ISO5006:2006作了下列编辑性修
将“本国际标准”一词改为“本标准” 用小数点“”代替作为小数的”，”；删除国际标准
-对ISO5006 O SA
引用的国际标准，用已被采用为我国的标准代替对应的国际标准；
表1中的“ Oy ”改为 a"; 将10.4. 的第段内容移到10.4.2的第2段；
人标准正 文中，并在正文 的页边空白处用 垂直双线“I”标识。
将技术本标准代替 G 16937.1 1997士 方机械 司机视野准则》和GB/T169B7.2—1997《土方机
械 司机视野评 定方去》。
16937.1- 1997和GB/T16937 997相比主要变化如下：
本标准与
15
S 准（GB/T16937. 1997NGB/T 16937.2 1997和JB/T7160—1993《工程机正 野试验方法 合并为一项标准；
将三械
T
标准维 L 新进行了编排；对有关术语和定义进行 了修改 并增加了若千术语和定义增加了机器 的1m边界矩形的可视性试验和性能准则；
1
门
可视性 准则中，细 化了机器 类以及工作质量分类
派生和其他类型土方机械的相关要求；
增加了
增加了间 锈的辅助装置（反射镜、CC CTV)的相关内容
科性附
本标准的附录
3
本标准由中国机械公表合会提出。 本标准由全国土方机板标准化技术委员会（SAC/TC334)归口本标准负责起草单位：程机械研究院、厦门厦工机械股份有限公司。 本标准参加起草单位：广西柳工机械股份有限公司、福田雷沃国际重工股份有限公司。 本标准主要起草人：吴润才、季篇苹、袁旭、王军伟、王金华本标准所代替标准的历次版本发布情况为
GB/T 16937.1--1997; GB/T 16937.2---1997。
E GB/T16937—2010/IS05006:2006
引言
本标准的目的是致力于以能够量化的客观工程术语，来表达司机能够看到的机器周围的可视性，使司机能正确、有效和安全地操作机器。本标准包括采用位于司机眼晴处的两个灯光的试验方法。由机器及其部件和附属装置而造成的遮影，是在环绕机器相距1m的最小矩形边界线和可视性试验圆上确定的。该测试圆的半径为12m。使用的该方法不捕捉司机可视性的全部位置，但提供信息以帮助确定机器可视性的可接受性能。本标准中的准则为设计者提供了关于可接受的可视性遮影区域的指导。
依据司机可视性和机器的操作方式，试验方法将机器周围区域划分为六个区域：前面（A区），前侧面（B区和C区），后侧面（D区和E区）和后面（F区）。
对于每个区域，都考虑到了司机具有的身体特征。除65mm眼距外（身材为第50百分位司机的正常双目间距），考虑到司机可能转动头部和左右移动上身，增加了另外的眼距调节。这样对于A区、B 区和C区，眼距范围扩大到405mm。对于D区、E区和F区，司机的头部转动和上身回转是由坐姿司机的身体形态所限定。因此，对于D区、E区和F区，最大可达到的眼距为205mm。对于某些机器类型，按照司机的人体工效学，采用的眼距小于最大允许值。这样做是为了保持机器的当前最新技术水平。
制定的可视性的性能准则是基于采用各种代表性尺寸的人类司机和地面人员的身体形态，以及已提供的满足可视性要求的机器设计。为了制定可视性准则，使用了眼睛位置和遮影宽度的组合。在各遮影之间存在着适当的位置，就使区域内有多个遮影时可以满足要求。
在直接视觉认为不足的场合，可用作为间接可视性的辅助装置[反射镜或闭路电视（CCTV)]以达到可接受的可视性能。对于1m边界的矩形（RB)，最好用补充的间接视野装置（反射镜或CCTV）。其他辅助装置（见IS016001：2008）可用于特例场合。
工地组织可以成为补充的有效形式以补偿其余可视性的遮影。
1V GB/T16937—2010/ISO5006:2006
土方机械 司机视野试验方法和性能准则
1范围
本标准规定了用于确定和评价在环绕机器相距1m的最小矩形分界线和12m可视性试验圆上，司机可视性的静态试验方法。
本标准适用于表1中列出的和GB/T8498中定义的有待定坐姿司机位置的土方机械。对于表1 中未列出的机器，包括大 型机器派生的土方机械和其他类型的土方机械，可以采用该可视性试验程序，见10.4。
HIN
地洋业和公路上行驶的上 机械 O
本标准适用于在
能森标准按机的孕型(见是 1)规定了达到大工作质量(见 GB/ 154的各类机器可视性的下列文件中 的 款通过本标准的引用而成为本标准的条款。 凡是注日期的引月文件，其随后所有是否可使用这 的最新版本 凡是不注日期的引用文件，其最新 新版本适用 于本标准。 GB/T 6570 液压挖掘机 术语 (GB/T6572.1 1997eqy ISO7135:1993) 3411:1995) S
性能准则。
规范性引用文件
2
S
的修改单（不包拍期 误的内容或 成修订版均不适用于本标痛， 然而 ，支支励根据本标准达成协议的各方研究
GB/T8420 土方机械 司机的身材尺寸与司机的最小活动空间（GBT8420—2000，eqvVISO
D 机械 基本类型识别、 语和定义（GB/T 8498—2008ISO61652006D)
GB/T 8498
GB/T 8591 械 司机座椅标定点（GB/T8591—2000） eqvISo 53531995)
和部件的质 量测量方法（GB/T211542007，
械 整 机及其工
GB/T 21154 ISO6016:1998,IDT)
NAS S
危险监测系统及其可视辅助装置 性能要求和试验
ISO16001:2008 3术语和定义
下列术语和定义适用于本标准
3. 1
试验地面 testsurface 形成可视性试验基准地平面的区域。
3. 2
灯丝位置中心点 filament position centre-point 灯泡灯丝连线的中心位置。 见图1。
1
