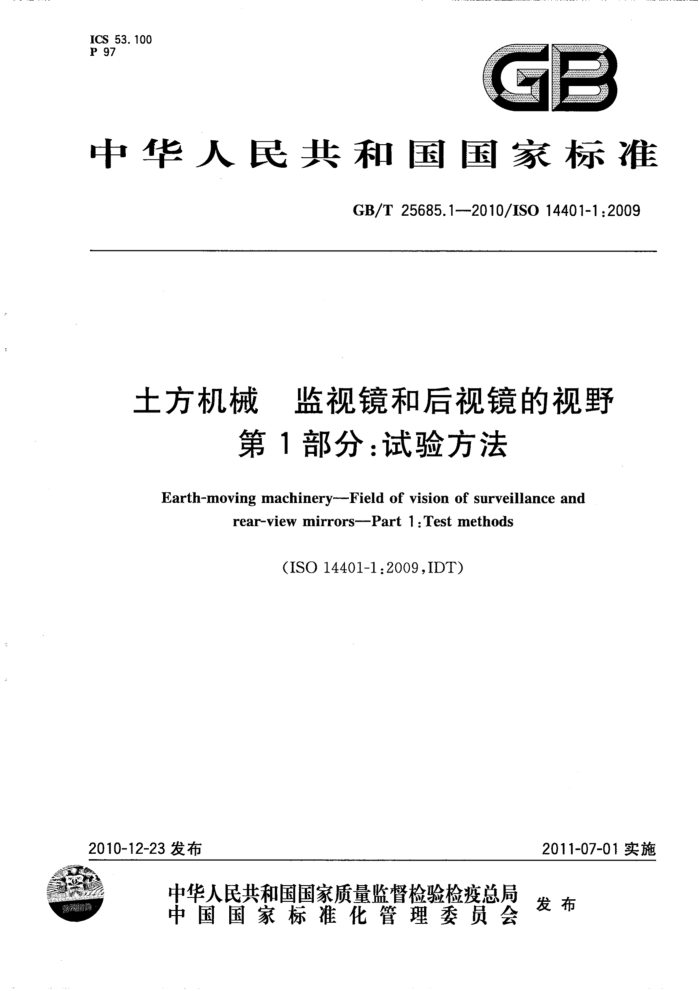

ICS 53. 100 P 97
I
中华人民共和国国家标准
GB/T25685.1--2010/IS014401-1:2009
土方机械 监视镜和后视镜的视野
第1部分：试验方法
Earth-moving machinery--Field of vision of surveillance and
rear-viewmirrors--Part 1:Testmethods
(ISO14401-1:2009,IDT)
2010-12-23发布
2011-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25685.1—2010/IS014401-1:2009
前 創言
GB/T25685《土方机械监视镜和后视镜的视野》分为两个部分：
第1部分：试验方法；第2部分：性能准则。
本部分是GB/T25685的第1部分。本部分等同采用ISO14401-1：2009《土方机械监视镜和后视镜的视野第1部分：试验方法》（英文版）。
本部分等同翻译ISO14401-1：2009。 为便于使用，本部分作了下列编辑性修改：
“本国际标准”一词改为“本部分”；用小数点“”代替作为小数点的“，”；删除了国际标准前言； -对IS014401-1：2009中引用的国际标准，用已被采用为我国的标准代替对应的国际标准。
本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会(SAC/TC334)归口。 本部分负责起草单位：天津工程机械研究院。 本部分参加起草单位：福田雷沃国际重工股份有限公司。 本部分主要起草人：吴红丽、王金华、阎秀芳。 GB/T25685.1—2010/IS014401-1:2009
引 言
GB/T25685的本部分提供了评价土方机械监视镜和后视镜视野的试验方法。 GB/T16937中规定：当仅由直接视野不能达到GB/T16937中规定的视野性能要求时，视镜也可
安装在土方机械上以帮助达到这些要求。允许对GB/T25685的本部分和GB/T16937中视镜的试验程序进行调整以达到GB/T16937和GB/T25685.2的要求。
视镜应符合国家规章，如：公路行驶要求。
I GB/T25685.1—2010/IS014401-1:2009
土方机械 监视镜和后视镜的视野
第1部分：试验方法
1范围
GB/T25685的本部分规定了确定安装在GB/T8498所定义土方机械上的监视镜和后视镜视野的定置试验方法。 2规范性引用文件
下列文件中的条款通过GB/T25685的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8420土方机械司机的身材尺寸与司机的最小活动空间（GB/T8420—2000，eqvISO3411： 1995)
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165:2006，IDT) GB/T8591土方机械司机座椅标定点（GB/T8591—2000，eqvISO5353：1995) GB/T16937—2010土方机械司机视野试验方法和性能准则（ISO5006：2006，IDT） GB/T21154土方机械整机及其工作装置和部件的质量测量方法（GB/T21154一2007，
ISO 6016:1998,IDT)
GB/T25685.2一2010土方机械监测镜和后视镜的视野第2部分：性能准则（ISO14401-2： 2009,IDT) 3术语和定义
下列术语和定义适用于GB/T25685的本部分。
3. 1
65mm灯距65mmlightspacing 代表GB/T8420规定的身材为第50百分位的坐姿土方机械司机的双目间距的白炽灯灯丝间距。
3. 2
205mm灯距205mmlightspacing 鉴于坐姿司机向两侧转动身体躯干或身体躯干和头，并看向司机两侧后方45°角时会受限制，代表
GB/T8420规定的身材为第50百分位的坐姿土方机械司机能实现的视线距离的白炽灯灯丝间距。 3.3
405mm灯距405mmlightspacing 鉴于在观察前面情况时，司机上身躯干和头具有很好的移动能力，代表GB/T8420规定的身材为
第50百分位的坐姿土方机械司机能实现的视线距离的白炽灯灯丝间距。 3. 4
试验地面testsurface 水平压实地面或铺设的路面区域，即测量视野的水平地平面（GPR），为一长为至少31m加上机器
长度，宽为至少16m加上机器宽度的长方形区域。
1 GB/T 25685.1—2010/IS0 14401-1:2009
见图1。
单位为米
1E
>8
说明：
灯丝位置中心点(FPCP)。
图1试验地面和机器位置
3. 5
灯丝位置中心点filamentpositioncentre-point FPCP 灯距为65mm、205mm或405mm时，灯泡灯丝连线的中点，位于GB/T8591定义的司机座椅标
