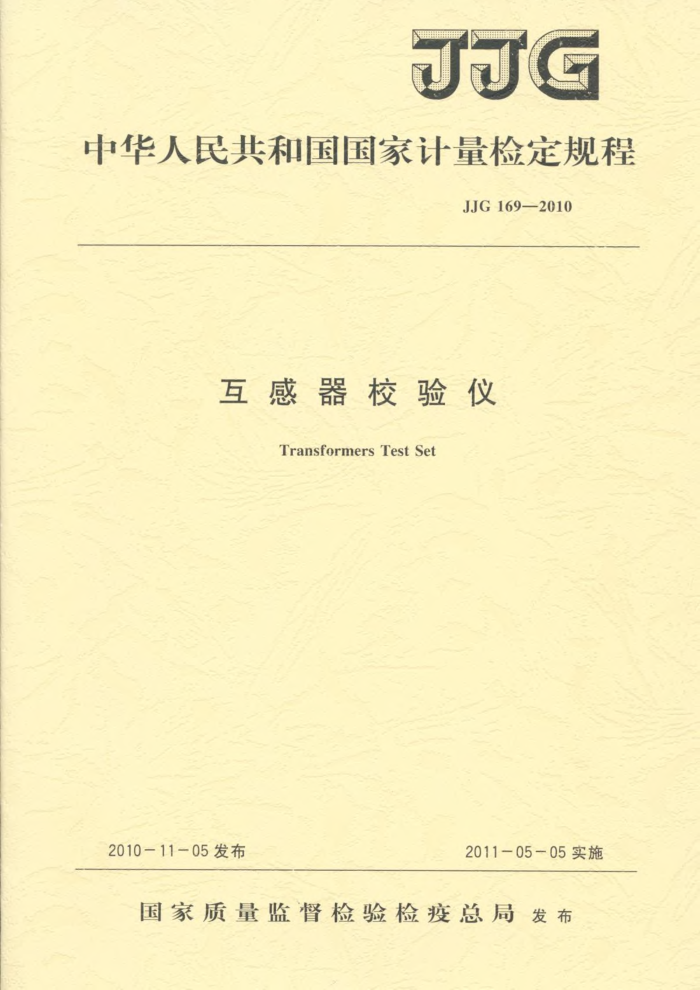

JJG
中华人民共和国国家计量检定规程
JJG169-2010
互感器校验仪
Transformers Test Set
2010-11-05发布
2011-05-05实施
国家质量监督检验检疫总局发布 JJG169—2010
互感器校验仪检定规程
JJG169—2010 代替JJG169—1993
Verification Regulation of Transformers Test Set
本规程经国家质量监督检验检疫总局于2010年11月5日批准，并自 2011年5月5日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：国家高电压计量站参加起草单位：湖北省电力试验研究院
浙江省电力试验研究院新疆计量科学研究院宁波三维电测设备有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG 1692010
本规程主要起草人：
王乐仁（国家高电压计量站）章述汉 (国家高电压计量站）任永开（国家高电压计量站）
参加起草人：
舒开旗（湖北省电力试验研究院）许灵杰 (浙江省电力试验研究院）宋伟 (新疆计量科学研究院）朱重冶（宁波三维电测设备有限公司） JJG169—2010
目 录
1 范围· 2 引用文献 3 概述 4 计量性能要求 4. 1 准确度等级 4. 2 基本误差 4.3 百分表…· 4. 4 分辨力. 4. 5 谐波抑制 4. 6 负荷容量 4. 7 稳定性考核· 5通用技术要求. 5.1接地和绝缘· 5. 2 输人端子和标志 6计量器具控制 6.1 检定条件. 6.2 检定项目…. 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期… 附录A 检定记录格式附录B 检定证书内页格式附录C 检定结果通知书内页格式附录D 互感器校验仪整体检定装置校准方法
(1) (1 ) (1) (1 ) (1 ) (1) (2) (2) (2) (2) (2) (2) (2 ) (3) (3) (3) (4) (4) (6) (6) (7) (9) (11) (13)
.
. JJG169—2010
互感器校验仪检定规程
1范围
本规程适用于采用差值法原理、工作频率为50Hz、测量电流互感器和电压互感器比例误差的互感器校验仪（以下简称校验仪）的首次检定、后续检定和使用中检验。 2引用文献
本规程引用下列文献： JJG124一2005电流表、电压表、功率表及电阻表检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
互感器校验仪是一种测量工频电压（或电流）比例误差的仪器，当校验仪的工作电压（或电流）回路施加试验电压（或电流），差压（或差流）回路施加误差电压（或电流）时，校验仪可以通过电桥线路、电子线路、或数字电路测量得到差压（或差流）相量相对于工作电压（或电流）相量的同相分量和正交分量，通过计算即可得到被比较的电压（或电流）相量与工作电压（或电流）相量的幅值比（比值差）和相位差。如果被比较的电压（或电流）相量超前工作电压（或电流）相量，相位差为正，滞后为负。
从测量原理上，校验仪可分为电工式和电子式两大类。电工式通过电桥线路测量，需要进行电桥的平衡调节。电子式通过电子线路或数字电路测量，测量结果用数字显示，可以具有自动变换量程的功能。
校验仪的测量示值有三种表示方式：一般情况下比值差用百分数（%），相位差用［[角］分（'）；或者比值差用百分数（%），相位差用厘弧度（crad）；或者比值差用10 的负指数次幂（10-"），相位差用弧度乘10的负指数次幂（10-"rad）。 4计量性能要求 4.1准确度等级
互感器校验仪按准确度等级分为1级、2级、3级。 4.2基本误差 4.2.1在表1的参比条件下，手动变换量程的校验仪各量程的比值误差不得超出式（1）给出的限值范围，相位误差不得超出式（2）给出的限值范围。
表1基本误差的参比条件
电压/电流 电源波形百分数
环境电磁场干扰强度
环境温度 相对湿度
电源频率
畸变系数
20%~120%/ 5%~120%
不大于最小分度值或量化值的1/2
0℃~40℃ ≤80% 50Hz±0.5Hz
≤5%
1 JJG169—2010
(1) (2)
AX=±K(X·a%+Y·a%+Dx) △Y=±K(X·a%+Y.a%+Dy)
式中：△X同相分量基本误差允许值；
△Y——正交分量基本误差允许值； K一一仪器常数，取值为量程的倍率； X-一比值差测量示值的绝对值（若相位差以「角」分为单位，计算△Y时应
乘上3438)；
Y— 相位差测量示值的绝对值（若相位差以「角」分为单位，计算△X时应
乘上0.000291)；
Dx, Dy 测量盘最小分度值或量化值（若相位差以［角」分为单位，Dy=3438Dx；
若相位差以弧度为单位，Dy=Dx）。本规程规定Dx=0.1Rka%，Rk为量程满度值；
α一校验仪准确度等级指数。
4.2.2超出表1电压（或电流）参比条件范围的校验仪量程，若电压（或电流）百分数低于5%，等级指数a增加1，若电压（或电流）超过120%，等级指数不变。 4.2.3只在特定条件下使用的校验仪，允许根据需要选择Dx和D值。 4.3百分表
用于指示工作电压（或电流）大小的百分表，示值误差应满足1.5级指示仪表要求，在互感器误差检定点的示值相对误差不大于20%；当使用某一额定工作电压（或电流）改变其正常工作百分数范围时，仪表的内阻抗应保持不变。 4.4分辨力
校验仪各量程在各挡额定工作电压（或电流）下，误差电压（或电流）信号变化相当于被检量程满度值的0.1%时，校验仪示值的变化不少于5个字。 4.5谐波抑制
校验仪的测量回路对高次谐波信号应有足够的抑制能力。对于准确度等级为1级、 2级、3级的校验仪，其三次以上谐波抑制比应分别大于32dB、26dB、20dB。 4.6负荷容量
校验仪工作电压（或电流）回路的功率因数应为0.8～1，额定容量不得超过 5VA。在额定工作电压（或电流）下，差压回路的电流不得超过1mA；差流回路的压降不得超过50mV。在工作电压（或电流）的其他百分数下，差压回路的压降不得超过额定电压下最大允许压降与电压百分数之积；差流回路的电流差不得超过额定电流下最大允许电流与电流百分数之积。 4.7稳定性考核
互感器校验仪在接续的两次检定中，其误差的变化不得大于基本误差限值的2/3。
5通用技术要求
5.1接地和绝缘
校验仪应有接地端子，其金属外壳应与接地端子可靠连接。
2 JJG169-2010
校验仪的工作部分与接地端子和交流电源插座（若有）的绝缘电阻不小于20MQ 工耐受电压不小于1.5kV
校验仪的工作电压回路和工作电流输人回路宜与误差电压和误差电流输回路电气上绝缘，绝缘电阻不小于10MQ，工频耐受电压不小于400V。
可以在高电位端输人误差电压（或电流）的校验仪，差压与差流输入端子与工作电压（或电流）回路的绝缘电阻不小于20MQ，工频耐受电压不小于1.5kV。 5.2输人端子和标志
工作电压回路输人端子标志为x或工工作电流回路输人端子标志为T-T
或 I-0。差压输入端子为 K-D (UDN蒲流子为 K-D 或 Ik-0。未按本规程标
志的对应关系
6计量器具控制
DUSE
计量器具控制 包店首次检定、 卖检定和使用 检验 6.1检定条件 福 6.1.1环境条 6.1.1.1 环境 温 （20土5）℃，相对湿夏 6.1.1.2 因 电磁干扰引起的误差不大于被检校验仪最小量程满 宜的0.1%。
中
-
VN
外界电砖 全扰可用以下方法检查被检校验仪在额定工作电压 （或电流）下，由于调换工作电 或电流）的极性引起检定
应不超过被检校 验仪最小量程满
GSG
度值的0.05 6.1.2电源
C 页率与50Hz偏离的效值，应不大于0.1Hz，电 玉的波形失真不
电源的实大于5%。
31
如果电源频达不到上述要求 家一元许在50 对检定结果作修 6.1.3标准器
并根据实际频率
0.5Hz下
整体检定装置由标崔交流阻抗器具、标准交流比率器具 UBLISHI
N
检定应使用互感 器夜验仪整体检定装置作为标准器设备按一定电路结构组合需成体检定装置具有（众电压（或电流）输出端子和差压（或差流》输出端子。检定1级作确度的腰整仪0梗用0.2级准确度的整体检定装置：检定2级和3级准确度的校验仪，应使用0.2级或0.3级准确度的整体检定装置。整体检定装置的参比条件和误差限值，参照4.2.1款规定
交流标准电源及其他必要
整体检定装置在接入互感器校验仪时，由互感器校验仪引起的负荷误差不得超过整体检定装置误差限值的1/3。
整体检定装置的频率附加误差，应有误差曲线或公式表示整体检定装置的分辨力，应能满足检定校验仪的要求整体检定装置的工作电源和等效微差电源：应能给出与被检校验仪相适应的幅值和
相位连续可调的电流源与电压源信号。等效微差电源不稳定及波形失真引起的测量读数
3 JJG169—2010
变化，其标准偏差应小于整体检定装置允许误差的1/10。
在校准周期内，整体检定装置的误差变化，应不大于误差限值的1/3。 6.2检定项目
互感器校验仪的检定项目按表2规定。
表2检定项目
检定类别后续检定
检定项目
首次检定 + + + + + +
使用中检验
外观及标志检查
+ + + + + + +
+
极性检查绝缘电阻测量内附百分表仪器分辨力误差测量稳定性试验
+ +
仪器示值与工作电流（电压）的无关性测量回路的谐波
+
+
抑制能力校验仪对标准和被检互感器的附加容量注：表中符号“十”表示必检项目，符号“一”表示可不检项目。
+
6.3检定方法 6.3.1外观检查
外观检查用目测方法进行。检查校验仪的外观是否完好，标识是否正确清晰，各转换开关是否转动灵活，定位准确，滑线盘是否动作平滑，接触良好。 6.3.2极性检查
极性指示应达到制造厂给出的技术指标要求。 6.3.3仪器的绝缘电阻使用500V兆欧表测量。 6.3.4内附百分表的检定参照JJG124一2005进行。指示仪表检定点为5%、20%、 50%、80%、100%和120%；数字仪表检定点为1%、5%、20%、50%、100% 和120%。 6.3.5仪器分辨力试验
仪器分辨力试验在额定最小电流挡和额定最小电压挡分别进行。 校验仪置最小量程挡，在额定工作电压（电流）下，当误差电压和电流信号变化相
当于被检量程满度值的0.1%时，读出校验仪示值变化。 4
