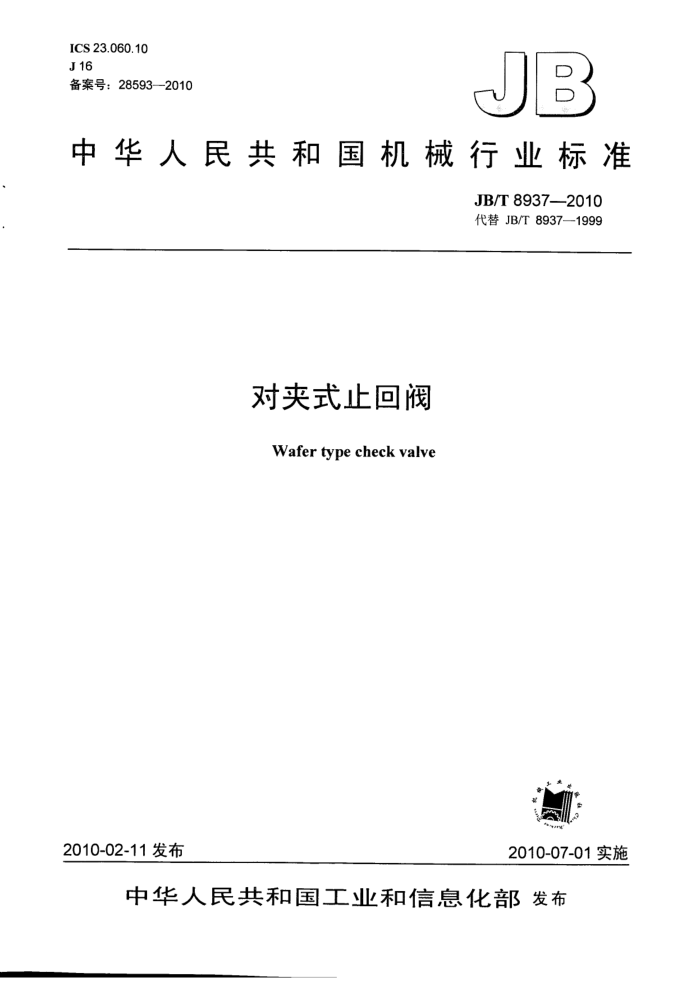

ICS23.060.10 J16 备案号：28593—2010
D
中华人民共和国机械行业标准
JB/T8937-2010 代替JB/T8937—1999
对夹式止回阀 Wafertype check valve
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T8937-2010
目 次
前言 1范围... 2规范性引用文件 3结构形式及参数. 3.1结构形式. 3.2参数... 4技术要求 4.1 压力-温度额定值， 4.2 阀体， 4.3 阀瓣， 4.4 密封面... 4.5 流向指示， 4.6 垫片... 4.7 壳体强度及密封性能 5材料 5.1 阀体和阀盖 5.2 阀瓣， 5.3 密封件 5.4 与介质接触的内件 5.5 弹簧 5.6 螺塞 5.7 铭牌 6 试验方法和检验规则， 6.1 总则.... 6.2 试验方法， 6.3 检验规则.. 7 标志， 7.1 标志的内容... 7.2 阀体上的标志 7.3 铭牌上的标志.. 8涂层、装运和存. 8.1 总则， 8.2 涂层. 8.3 装运... 8.4存.. 附录A（资料性附录）对夹式止回阀订货合同数据表.. 图1对夹双瓣旋启式止回阀图2 长系列对夹单瓣旋启式止回阀，
.II
L
10 10 .10 10 10
....11
11 11
11 11
11 11
..11 ..12 ....12
.13 .13 13
S
13 ..13 ...13 ..13 ..14 15
I JB/T8937—2010
图3短系列对夹单瓣旋启式止回阀，图4对夹升降式止回阀图5对夹蝶式止回阀图6凸耳对夹双瓣旋启式止回阀，图7双法兰双瓣旋启式止回阀图8对夹连接图9凸耳对夹连接，图10 双法兰连接图11 阀门连接端面上的密封压板和紧固件的尺寸. 表 1 钢制对夹旋启式止回阀及钢制对夹蝶式止回阀阀体的最小壁厚. 表2 铁制对夹旋启式止回阀及铁制对夹蝶式止回阀阀体的最小壁厚表3 对夹双瓣旋启式止回阀、长系列对夹单瓣旋启式止回阀、对夹蝶式止回阀阀体的结构长度..6 表4 短系列对夹单瓣旋启式止回阀的结构长度.
.10
...6
.8 10
表5对夹升降式止回阀的结构长度.. 表6 阀门连接端面上的密封压板和紧固件的尺寸要求，表7 常用的金属密封件材料，表8 检验项目、技术要求和检验方法表9抽样的最少基数和抽样数
12 13
II JB/T8937-2010
前言
本标准与API594一2004《法兰连接、凸耳对夹连接、对夹连接及对焊连接止回阀》的一致性程度为非等效采用。
本标准代替JB/T8937—1999《对夹式止回阀》。 本标准与JB/T8937--1999相比，主要变化如下：
扩大了公称尺寸DN的范围； -扩大了公称压力PN的范围：修订了压力-温度额定值的规定；调整和补充了阀体的最小壁厚的数据；一修改和补充了技术要求的部分内容；一修改了材料部分的内容；一对检验规则进行了修订；一增加了“对夹式止回阀订货合同数据表”，将其作为本标准的附录。
-
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：浙江超达阀门股份有限公司。 本标准主要起草人：邱晓来、林洁、王汉洲、黄明金。 本标准所代替标准的历次版本发布情况为：
-JB/T8937—1999。
III JB/T8937—2010
对夹式止回阀
1范围
本标准规定了对夹式止回阀结构形式与尺寸、技术要求、材料、试验方法和检验规则、标志、涂层、 装运和贮存。
本标准适用于对夹式止回阀，具体适用参数为：公称压力不大于PN420、公称尺寸DN50～DN2100的对夹双瓣旋启式止回阀；公称压力不大于PN420、公称尺寸DN50～DN1200的长系列对夹单瓣旋启式止回阀及对夹蝶式止
回阀；
公称压力不大于PN260、公称尺寸DN50～DN500的短系列对夹单瓣旋启式止回阀；公称压力不大于PN160、公称尺寸DN15～DN350的对夹升降式止回阀。 法兰连接双瓣旋启式止回阀可参照执行。
2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD） GB/T 197 普通螺纹公差与配合（GB/T197-2003，ISO965-1：1998，MOD） GB/T228 金属材料室温拉伸试验方法（GB/T228-2002，eqvISO6892：1998） GB/T 825 吊环螺钉(GB/T825—1988，neqISO3266：1984) GB/T1047 管道元件DN（公称尺寸）的定义和选用（GB/T1047--2005，ISO6708：1995，MOD） GB/T 1048 管道元件I PN（公称压力）的定义和选用（GB/T1048—2005，ISO7268：1996， MOD) GB/T1220 不锈钢棒 GB/T9113（所有部分） 整体钢制管法兰 GB/T9124 钢制管法兰 技术条件 GB/T12220 通用阀门 标志（GB/T12220—1989，idtISO5209：1977) GB/T12224 钢制阀门 一般要求（GB/T122242005，ASMEB16.34a1998，NEQ） GB/T12226 通用阀门 灰铸铁件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T13384 机电产品包装通用技术条件 GB/T17241（所有部分） 铸铁管法兰 JB/T 7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 JB/T9092 阀门的检验与试验
1 JB/T8937-2010
3结构形式及参数 3.1结构形式
对夹式止回阀的典型结构形式如图1～图7所示，允许设计者在符合本标准技术要求的前提下设计成其他结构形式。
支撑轴螺塞
弹货
L
铺
限位轴
41
支撑轴
阀器阀
部分开启
闪体隔圈
关闭
流向
限位轴螺塞
图1对夹双瓣旋启式止回阀
RE 销轴
螺
摇臂
一定位销
阀座
阀体：
部分开启
关闭
流向
图2长系列对夹单瓣旋启式止回阀
2
