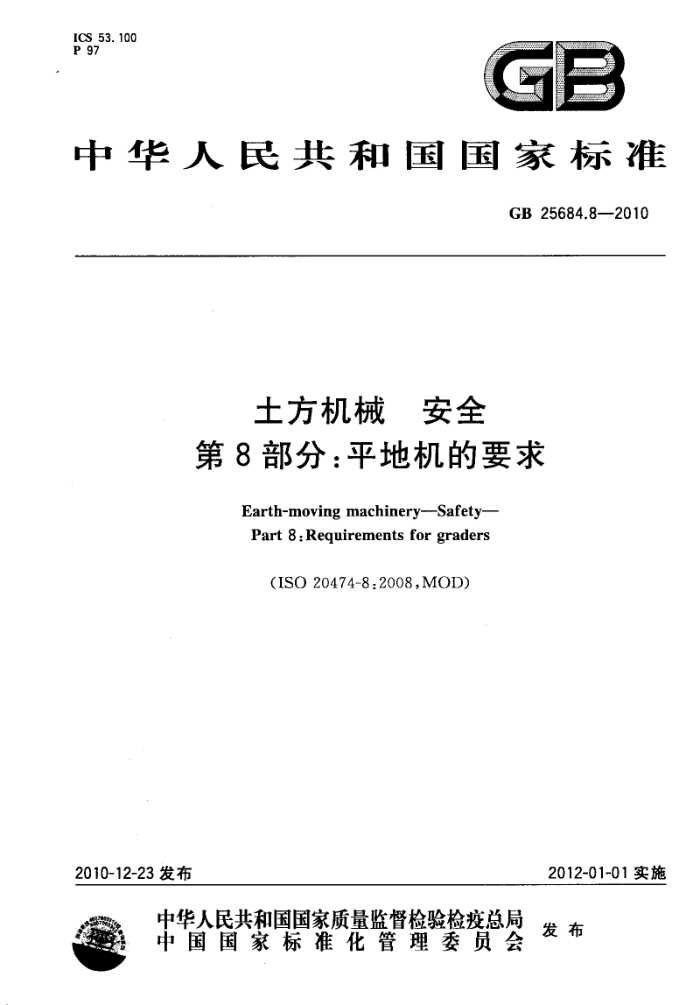

ICS 53. 100
P 97
中华人民共和国国家标准
GB25684.8—2010
土方机械 安全第8部分：平地机的要求
Earth-moving machinery---Safety- Part 8 : Requirements for graders
(ISO20474-8:2008,MOD)
2010-12-23发布
2012-01-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB25684.8—2010
前言
GB25684的本部分的4.2.1、4.3和4.4为强制性条款，其余为推荐性条款。 GB25684《土方机械安全》分为13个部分：
第1部分：通用要求；第2部分：推土机的要求；第3部分：装载机的要求；第4部分：挖掘装载机的要求；第5部分：液压挖掘机的要求；第6部分：自卸车的要求；
-
1
第7部分：铲运机的要求；第8部分：平地机的要求；第9部分：吊管机的要求；
-第10部分：挖沟机的要求；
第11部分：土方回填压实机的要求；第12部分：机械挖掘机的要求；第13部分：压路机的要求。
本部分为GB25684的第8部分，本部分应与第1部分配合使用。 本部分修改采用ISO20474-8：2008《土方机械安全第8部分：平地机的要求》（英文版）。 本部分根据ISO20474-8：2008重新起草。 考虑到我国国情，在采用ISO20474-8：2008时，本部分作了一些修改。有关技术性差异已编入正
文中并在它们所涉及的条款的外侧页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为便于使用，本部分作了下列编辑性修改：
删除了国际标准的前言，修改了国际标准的引言和第1章；对ISO20474-8：2008中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；参考文献中增加了ISO/TS20474-14：2008和EN474-8:2006；在图A.2中平地机的后部增加了松土粑的图示内容。
本部分的附录A和附录B为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分负责起草单位：天津工程机械研究院、鼎盛天工工程机械股份有限公司、徐州徐工筑路机械
有限公司、三一重工股份有限公司。
本部分参加起草单位：山推工程机械股份有限公司、广西柳工机械股份有限公司。 本部分主要起草人：陈树巧、钮红、吴继霞、易全旺、刘培海、林龙。
/ GB 25684.8—2010
引 言
GB25684的本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
Ⅱ GB25684.8—2010
土方机械安全
第8部分：平地机的要求
1范围
GB25684的本部分规定了平地机的安全要求，并给出了平地机的图例（见附录A），本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。本部分的特定要求优先于
GB25684.1的通用要求。
本部分适用于GB/T8498定义的平地机。 本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与其相关的所
有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险、危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。
2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T7920.9土方机械平地机术语和商业规格（GB/T7920.9—2003，ISO7134：1993，MOD） GB/T8419土方机械司机座椅振动的试验室评价（GB/T8419—2007，ISO7096：2000，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165：2006，IDT） GB25684.1一2010土方机械安全第1部分：通用要求（ISO20474-1：2008，MOD）
3术语和定义
GB25684.1和GB/T7920.9确立的以及下列术语和定义适用于GB25684的本部分。
3. 1
平地机grader 自行的轮胎式机器，在前、后桥之间装有一个可调节的铲刀；机器可装有一个前置推土板或松土粑，
松土粑也可装在两桥之间。
注：平地机的主要用途是通过机器的前进运动来进行平地、刮坡、挖沟或物料翻松作业。 [GB/T8498—2008,定义4.8]
4安全要求和/或防护措施 4.1一般要求
平地机应符合GB25684.1中没有被本章特定要求所修改的安全要求和/或防护措施。 4.2司机操作位置 4.2.1司机座椅
GB25684.1-2010的4.4.1适用于GB25684的本部分，座椅还应符合GB/T8419规定的EM4 输入谱类的要求。
1 GB25684.8—2010
4.2.2后车窗
GB25684.1—2010的4.3.2.6和4.3.2.8以及下述对后车窗的规定适用于本部分：
后车窗应做除霜的布置；后车窗应安装自动刮水器和洗涤器。
4.3挡泥板
GB25684.1一2010的4.14.7适用于本部分，前轮不带挡泥板的除外。 4.4转向系统 4.4.1一般要求
GB25684.1-2010的4.6.1和4.62适用于本部分 4.4.2操纵装置
前轮转向、铰接转向和桥架转向应各自的操纵装置独立驱
JP
4.4.3转向性能试验
GB 25684.1-—2010的以及下述条款适用于本部分：转向性能试验应用前转向装置（阿克曼转向系统）
在试验期间，倾斜的前轮应处于垂直的位置，铰接转向或桥架转向装置应处于笔直朝前的位置。
4.4.4行驶工况的安全 全要求
在公共道路上行 驶或长距离在非道路上 驶时应符合下列 创要求
应处于垂直的位 ，并且对应的结构应被机械的锁住；属装置应处
倾斜的前辅所有的铲
1
量，以便使它们在 规定的运输宽度之内。
前位
- T
IT
5安全要求和/或# 指施的验证
P
GB25684.1- 010的第5章适用于GB 25684 6使用信息
S
E
GB25684.1-20第6章适用于GB25684的本 部分，并在司机手册（G2564.1一2010中的 6.2)中增加如何在公共道进行平 地机转向的说
ONA IS
2
