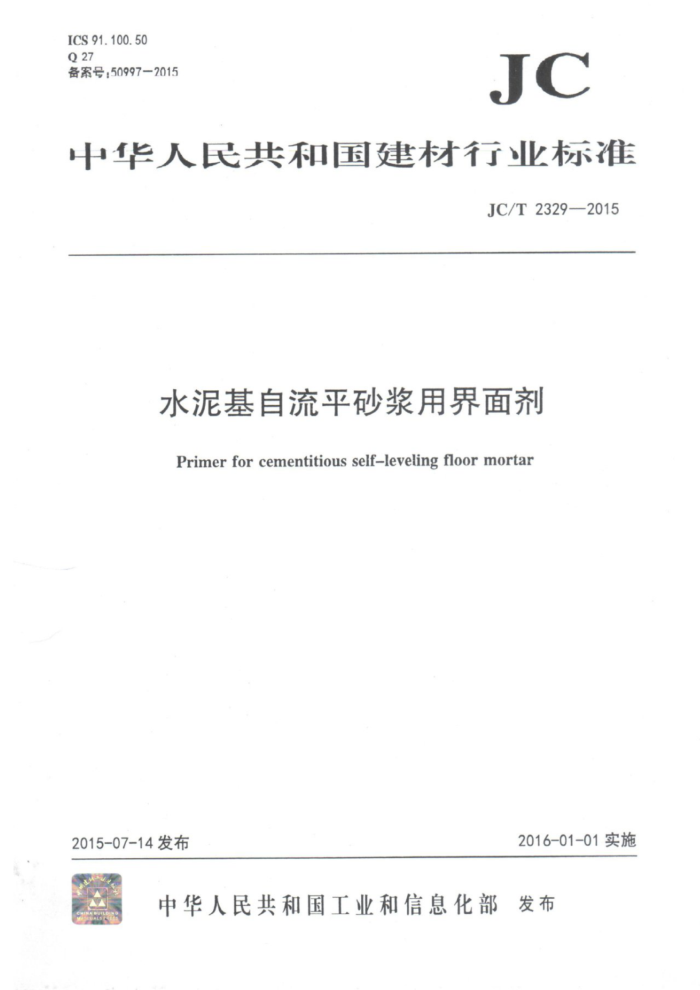

ICS 91.100.50 Q 27 备案号：50997-2015
JC
中华人民共和国建材行业标准
JC/T2329—2015
水泥基自流平砂浆用界面剂
Primerforcementitious seif-levelingfloormortar
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部发布 JC/T2329—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建筑材料联合会地坪材料分会、中国建材检验认证集团股份有限公司、
上海耐齐建材有限公司。
本标准参加起草单位：国家建筑材料质量监督检验中心、西卡（中国)有限公司、广州秀珀化工股份有限公司、太仓市恒洋实业有限公司、圣戈班伟伯绿建建筑材料（上海)有限公司、重庆亚美地科技发展有限公司
本标准主要起草人：乔亚玲、张丹武、张松松、窦钦峰、侯成路、季龚、李超群、赵斌、高健、王建福、张碚佳、刘建钊、赵晶莹。
本标准为首次发布。
I JC/T2329—2015
水泥基自流平砂浆用界面剂
1范围
本标准规定了水泥基自流平砂浆用界面剂的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于水泥基自流平砂浆配套用水性界面剂。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1728-1979漆膜、腻子膜干燥时间测定法 GB/T3810.5-2006陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性 GB/T4100陶瓷砖 GB/T9756-2009合成树脂乳液内墙涂料 GB/T11175—2002合成树脂乳液试验方法 GB/T29756一2013干混砂浆物理性能试验方法 JC/T547—2005陶瓷墙地砖用胶粘剂 JC/T985地面用水泥基自流平砂浆
3术语和定义
下列术语和定义适用于本文件。
3.1
水泥基自流平砂浆用界面剂primerfor cementitious self-leveling floormortar 用于封闭基层表面孔隙、增强水泥基自流平砂浆与基层附着力的界面材料。
3.2
吸水性基面surfaceofwaterabsorbent substrate 4h表面吸水量大于0.5mL的基材表面，例如混凝土、水泥砂浆等表面。 注：表面吸水量按照GB/T29756一2013中附录B进行测试
3.3
非吸水性基面 jsurfaceofnonwaterabsorbentsubstrate 4h表面吸水量不超过0.5mL的基材表面，例如瓷质砖等表面。
4分类和标记
4.1分类
按照产品所接触基面吸水量的大小分为吸水性基面界面剂（I型）和非吸水性基面界面剂（II型）。
1 JC/T2329—2015 4.2 标记
按产品名称、分类、标准号顺序标记。 示例：水泥基自流平砂浆用吸水性基面界面剂标记为：
水泥基自流平砂浆用界面剂1JC/T2329—2015
5一般要求
产品的生产和应用不应对人体、生物与环境造成有害的影响，所涉及与使用有关的安全与环保要求，应符合我国的相关国家标准和规范的规定。
6 要求
6.1外观
呈均匀状态，无结块、凝聚和沉淀现象。 6.2 技术要求
产品的技术要求应符合表1的规定。
表1 技术要求
技术要求
项目
序号
II型
I型
≥8. 0
不挥发物含量/%
1 2 3 4 5
规定值±0.5
≥7. 0
pH值表干时间/h
≤2
≤2.0
24h表面吸水量/mL 界面处理后拉伸粘结强度/MPa
1
≥1. 0
7 试验方法
7. 1 标准试验条件
温度为(23土2)℃，相对湿度为(50±5)%。 7.2 试验材料 7.2.1 试验材料的调节
所有试验材料试验前应在标准试验条件下放置至少24h。 7.2.2 试验基材 7.2.2. 1 无石棉纤维水泥板
2 JC/T2329—2015
符合GB/T9756—2009中5.2.2.3的规定，尺寸为150mm×70mm×（4~6）mm。 7.2.2.2混凝土板
符合GB/T29756—2013附录B的规定，尺寸为400mm×200mm×（40～50）mm。 7.2.2.3瓷质砖
符合GB/T4100规定，吸水率小于0.5%的干压瓷质砖，尺寸为400mm×200mm，表面应平整、无凹凸纹理。 7.3试验器具 7.3.1试件成型框
由硅胶制成，厚度约为5mm，方孔边长约为50mm，表面平整光滑。（见图1)
图1试件成型框
7.3.2试验用拉拔接头
边长约为50mm的正方形金属板，最小厚度为10mm，有与试验机相连接的部件。 7.3.3试验机
试验机的精度为1%，试件破坏载荷在其量程的20%～80%。 7.3.4卡斯通管
符合GB/T3810.5—2006中附录A的规定。 7.4试样准备 7.4.1试样未明示稀释比例时，搅拌均匀后备用。 7.4.2试样明确加水稀释时，应按加水比例搅拌均匀；如规定稀释比例的范围时，应取中值。 7.4.3当试验基材为无石棉纤维水泥平板、混凝土板时，刷涂量为（120土10)g/m；当试验基材为瓷质砖时，刷涂量为（40土10）g/m。若生产厂家对刷涂量有具体要求，应按其要求刷涂。 7.5外观
搅拌后目测。 7.6不挥发物含量
按GB/T11175—2002中5.2规定，加热温度（105±2)℃，恒温3h±15min。
