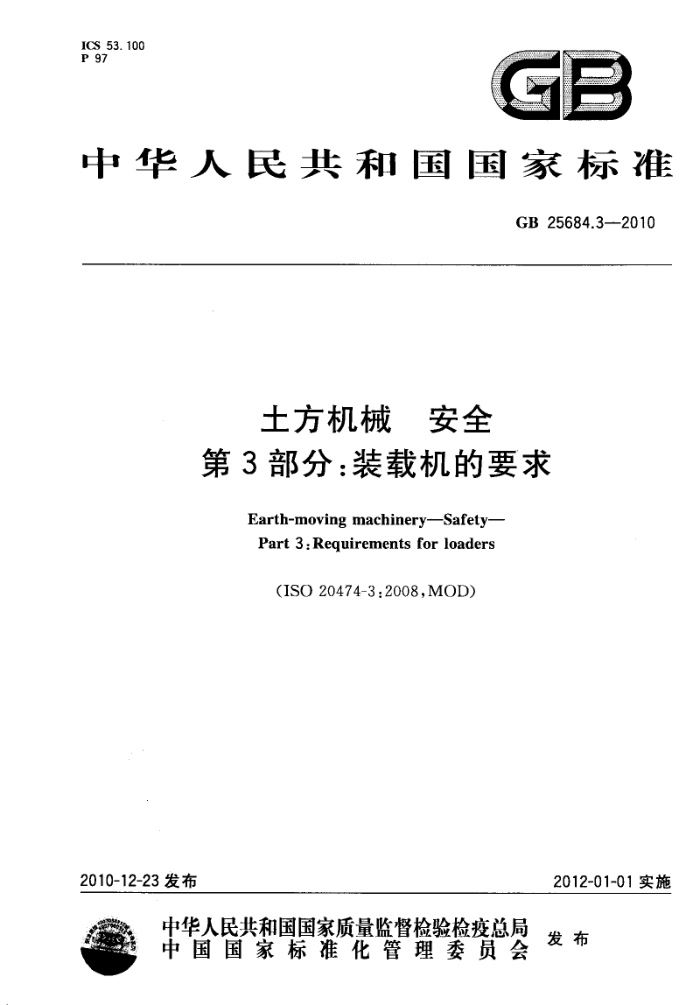

ICS 53.100 P 97
中华人民共和国国家标准
GB25684.3—2010
土方机械 安全第3部分：装载机的要求
Earth-moving machinery-Safety- Part 3:Reguirements for loaders
(ISO20474-3:2008,MOD)
2012-01-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB 25684.3--2010
前言
GB25684的本部分的4.3、4.5和4.6为强制性条款，其余为推荐性条款。 GB25684《土方机械安全》分为13个部分：
第1部分：通用要求；第2部分：推土机的要求；一第3部分：装载机的要求；第4部分：挖掘装载机的要求；第5部分：液压挖掘机的要求；一第6部分：自卸车的要求； --第7部分：铲运机的要求；
第8部分：平地机的要求；第9部分：吊管机的要求；第10部分：挖沟机的要求；
—第11部分：土方回填压实机的要求；一第12部分：机械挖掘机的要求； ---第13部分：压路机的要求。 本部分是GB25684的第3部分，本部分应与第1部分配合使用。 本部分修改采用IS020474-3：2008《土方机械安全第3部分：装载机的要求》（英文版）。 本部分根据ISO20474-3：2008重新起草。在附录B中列出了本部分章条编号与ISO20474-3：
2008章条编号的对照一览表。
考虑到我国国情，在采用ISO20474-3：2008时，本部分作了-些修改。有关技术性差异已编人正文中并在它们所涉及的条款的外侧页边空白处用垂直单线标识。在附录C中给出了这些技术性差异及其原因的一览表以供参考。
为便于使用，本部分作了下列编辑性修改：
删除了国际标准的前言，修改了国际标准的引言和第1章；对ISO20474-3：2008中引用的国际标准，用已被采用为我国的标准代替对应的国际标准； -参考文献中增加了ISO/TS20474-14：2008和EN474-3:2006。
本部分的附录A、附录B和附录C为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分负责起草单位：天津工程机械研究院、厦门厦工机械股份有限公司、广西柳工机械股份有限
公司、中国龙工控股有限公司。
本部分参加起草单位：福建晋工机械有限公司、山东山工机械有限公司、郑州宇通重工有限公司、徐工集团工程机械股份有限公司、山东临工工程机械有限公司、福由雷沃国际重工股份有限公司。
本部分主要起草人：吴润才、李蔚苹、李开亮、刘月英、黎士刚、刘艳芳、王新香、王新梅、马兴龙、 王军伟、张泓。
1 GB 25684.3—2010
引 言
GB25684的本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
I GB25684.3—2010
土方机械安全
第3部分：装载机的要求
1范围
GB25684的本部分规定了装载机的安全要求，并给出了装载机的图例（见附录A）。 本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。本部分的特定要求优先于
GB25684.1的通用要求。
本部分适用于GB/T8498定义的装载机。 本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与其相关的所
有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险、危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。 2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5182叉车货叉技术要求和试验方法（GB/T5182—2008，ISO2330：2002，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498一2008，ISO6165：2006，IDT) GB/T10175.1一2008土方机械装载机和挖掘装载机第1部分：额定工作载荷的计算和验证
倾翻载荷计算值的测试方法（ISO14397-1：2007,IDT)
GB/T10175.2土方机械装载机和挖掘装载机第2部分：掘起力和最大提升高度提升能力的测试方法(GB/T10175.2--2008,ISO14397-2：2007,IDT)
GB/T17300土方机械通道装置（GB/T17300——2010，ISO2867:2006，IDT） GB/T17771 土方机械 落物保护结构试验室试验和性能要求（GB/T17771一2010，
ISO3449:2005,IDT)
GB/T17772 2土方机械 保护结构的实验室鉴定，挠曲极限量的规定（GB/T17772--1999， idt ISO3164:1995)
GB/T21154‘土方机械 整机及其工作装置和部件的质量测量方法（GB/T21154一2007， ISO6016:1998,IDT)
GB/T21935土方机械操纵的舒适区域与可及范围（GB/T21935一2008，ISO6682：1986，IDT） GB/T21942 土方机械 装载机和正铲挖掘机的铲斗容量标定（GB/T21942一2008，
ISO7546:1983,MOD)
GB/T25604土方机械 装载机术语和商业规格（GB/T25604—2010，ISO/DIS7131：2007， MOD)
GB/T25607 土方机械防护装置定义和要求（GB/T25607—2010，ISO3457：2003，IDT） GB25684.1-2010土方机械安全第1部分：通用要求（ISO20474-12008，MOD）
1 GB25684.3—2010
3术语和定义
GB25684.1和GB/T25604确立的以及下列术语和定义适用于GB25684的本部分。
3.1
装载机loader 自行的履带式或轮胎式机械，前端装有主要用于装载作业（用铲斗）的工作装置，通过机器向前运动
进行装载或挖掘。
注1：装载机的工作循环通常包括物料的装载，提升、运输和卸载注2：派生机器，装载机也能用于派生工（见GB25684.1—2010中的3.2)。
3.2
compact loafer
小型装载机工作质量（按GB/T21y54或等于4500kg的装载机，有较好的灵活性，适用于在狭小空间
W G
工作。 3.3
滑移转向装载机 skid teer loade 装载机的司机室于工作装置与支承结构之间，装载机通过牵号 引驱动机器两侧对应的用固定
轴连接的轮胎或履带，使两侧轮胎或履带产生 速度差和/或不同的旋转方向来实现转向。
S s loader
3. 4
回转装载机装有回转式提 装载机，该提升臂相对于中线位置可向左或向右回转一定的角度。
R
注：回转装载机的 非循环与装载机相似，但其可以偏离机器迹来完成附加的作业。
P
3.5
液压提升能力 hydulic lift capacity
S
《的液压回路工作压力限定，提升臂在任何位置上所能提升的最大质量。
电GB/T10175.
4 安全要求和/或防我
C
4.1一般要求
装载机应符合GB2564没有被本章特定要求所修改的安全要求和/或防护措施 4.2带前通道的装载机
福
X.
带前通道的装载机的通道系统应符合CB/T17300的规定 4.3司机座椅
GB25684.1一2010的4.4.1适用于GB25684的本部分 4.4后车窗
GB25684.1-2010的4.3.2.6和4.3.2.8的后车窗要求适用于本部分。对于司机室在SIP（司机座椅标定点）高度处的外侧宽度不大于750mm的装载机，不要求安装电动刮水器和洗涤器。 4.5保护 4.5.1滚翻保护结构（ROPS)
GB25684.1一2010的4.3.3适用于本部分小型装载机还有以下附加条款：当符合最小能量要求时，在定位轴LA（SIP)（按GB/T17772)上部的挠曲极限量（DLV）部分允许
侧向偏离或倾斜15（见图1），在LA（SIP）下部的DLV部分可忽略不计。 2
