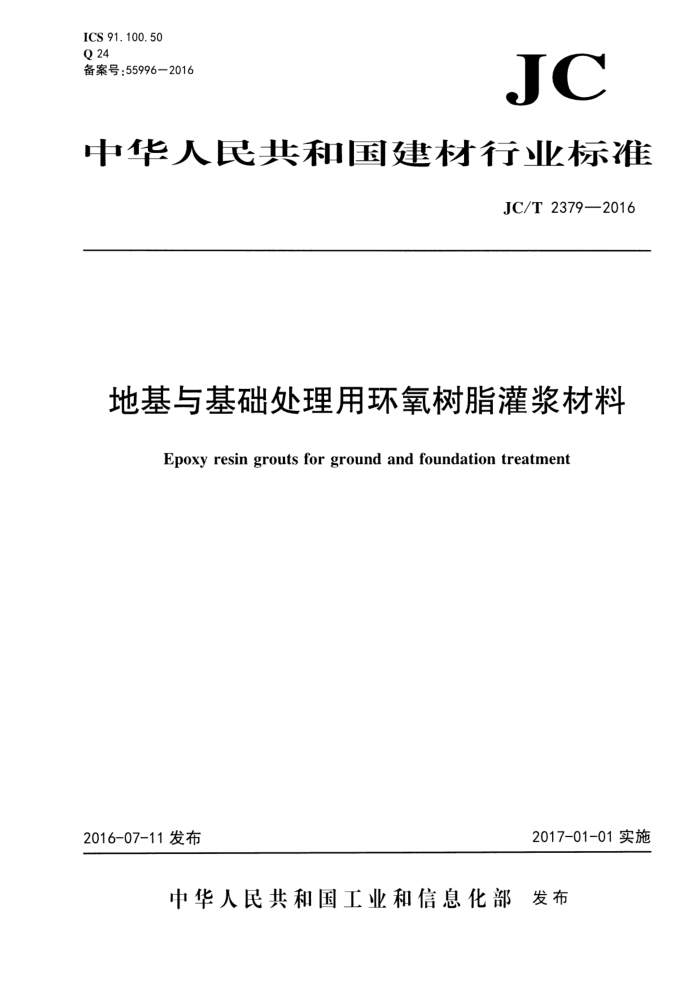

ICS 91.100.50 Q 24 备案号：55996—2016
JC
中华人民共和国建材行业标准
JC/T 2379—2016
地基与基础处理用环氧树脂灌浆材料
Epoxy resin grouts for ground and foundation treatment
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2379—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：建筑材料工业技术监督研究中心、长江水利委员会长江科学院。 本标准参加起草单位：中国建材检验认证集团股份有限公司、深圳市建筑科学研究院股份有限公
司、中科院广州化灌工程有限公司、广州市泰迪斯固结补强材料有限公司、中国水电基础局有限公司、 杭州国电大坝安全工程有限公司、武汉长江科创科技发展有限公司、深圳市亿居建筑材料有限公司、广东灌浆岛路桥新技术发展有限公司、葛洲坝集团试验检测有限公司。
本标准主要起草人：杨斌、陈亮、蒋玉川、陈斌、魏涛、李珍、王莹、张维欣、邱小佩、孙亮、张捷、易举、邓敬森、李焰。
本标准委托长江水利委员会长江科学院负责解释。 本标准为首次发布。
- JC/T2379—2016
地基与基础处理用环氧树脂灌浆材料
1范围
本标准规定了适用于地基与基础处理用环氧树脂灌浆材料的术语和定义、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于水利水电、交通、采矿、工业及民用建筑等领域的地基与基础加固、防渗等处理用环氧树脂灌浆材料。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2567树脂浇铸体性能试验方法 GB/T2794 胶黏剂黏度的测定单圆筒旋转黏度计法 GB/T 7124 胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料) GB/T13354 液态胶粘剂密度的测定方法重量杯法 GB/T16777—2008建筑防水涂料试验方法 JC/T1041一2007混凝土裂缝用环氧树脂灌浆材料 SL352—2006水工混凝土试验规程
3 3术语和定义
JC/T1041一2007界定的以及下列术语和定义适用于本文件。
3. 1
环氧树脂灌浆材料 epoxyresingrouts 以环氧树脂为主剂加入固化剂、稀释剂、增韧剂等组分所形成的双组分灌浆材料。A组分是以环氧
树脂为主的体系，B组分为固化体系。
4一般要求
本标准所包括的产品的生产与应用不应对人体、生物与环境造成有害影响，所涉及的安全与环保要
求，应符合我国相关国家标准和规范的规定。当产品用于饮用水及灌溉工程时，应符合有关水质标准的要求。产品应用注意事项见附录A。
5技术要求
5.1外观
A、B组分及混合后的浆液均匀，无分层。 5.2物理力学性能
I JC/T2379—2016 5.2.1 环氧树脂灌浆材料浆液性能应符合表1的规定。
表1 环氧树脂灌浆材料浆液性能项目密度/（g/cm）
指标 >1. 00 <30 >120 <25. 0
序号 1 2 3 4 5.2.2 环氧树脂灌浆材料固化物性能应符合表2的规定。
初始粘度/(mPa·s) 可操作时间/min
接触角/°
表2 环氧树脂灌浆材料固化物性能项目抗压强度/MPa 拉伸剪切强度/MPa 抗拉强度/MPa 干粘结强度/MPa 湿粘结强度/MPa 抗渗压力/MPa
指标 ≥50.0 ≥7. 0 ≥12. 0 ≥3. 5 ≥3. 0 ≥1. 5
序号 1 2 3 4 L 6 固化物性能的试验龄期为28d。
6 试验方法
6.1 试样 6.1.1 取样数量
单项试验的取样数量应符合表3的规定。做几项试验时，如确能保证试样经一项试验后不致影响另 ·项试验的结果，可用同一试样进行儿项不同的试验。在所有项目的试验过程中，生产企业推荐的配比应保持一致。
表3 单项试验抽样数量
取样数量
序号 1 2 33 4 6 7 8 9 10 2
试验项目密度初始粘度可操作时间接触角抗压强度拉伸剪切强度抗拉强度粘结强度抗渗压力
g 500 200 300 200 1 000 500 1 000 500 2 000 JC/T2379—2016
6.1.2试样配制
按生产企业推荐的配比将B组分缓慢倒入A组分中，边倒入边搅拌，并充分搅拌混合均匀。
6.2外观
目视：分别检查A、B组分以及混合后浆液的均匀性，是否分层。
6.3密度
按6.1.2规定的方法配制浆液，按GB/T13354测定混合后浆液的密度，每个试样测定三次，取三次测量结果的算术平均值作为试验结果，计算精确至0.01g/cm。 6.4初始粘度
将各组分样品在（23土2）℃标准试验条件下放置24h后，按6.1.2规定的方法配制浆液，按GB/T
2794测定混合后浆液的初始粘度，应在10min内测定完毕。每个试样测定三次，取三次测量结果的算术平均值作为试验结果，计算精确至1mPa·s。 6.5可操作时间
在（23土2）℃标准试验条件下，按6.1.2规定的方法配制浆液，测定浆液从配毕至浆液粘度达到
200mPa·S所用的时间。每个试样测定三次，取三次测量结果的算术平均值作为试验结果，计算精确至5min。 6.6接触角
6.6.1试验器具 6.6.1.1接触角测量仪，该仪器应包括：
一一低倍显微镜（5×～50×），应带有量角刻度和光源：一照相机，用于对液滴进行拍照一一量角器，用于测量角度：一一微量进样器或测微滴定管，应固定安装，针头应平切；可调节的台板，在观察液滴的轮廓时将样品放置其上。
6.6.1.2载玻片，货号为7105的单头单面磨砂边载玻片，规格：25.4mm×76.2mm，
6.6.2试验步骤
调整接触角测量仪，使光源、照相机、台板水平并对准，手持载玻片的磨砂边用分析纯乙醇将载玻
片的光滑面擦拭干净。
试验在（23土2）℃标准试验条件下进行，将各组分样品在恒温试验室放置24h后，按6.1.2规定的方法配制浆液，取混合均匀的浆液置于玻璃容器内，用微量进样器或测微滴定管取液面下总液体深度1/2处的浆液，在浆液充分混合后10min内完成取样。将载玻片放置于台板上，将微量进样器或测微滴定管所取液滴滴至载玻片光滑面，稳定5min后进行测量。用接触角测量仪测量并读取接触角结果。 随机选取载玻片上五个点进行接触角的测量。 6.6.3结果计算
五个测量结果中去掉的最大值和最小值，取保留的三个测量结果的算术平均值为试验结果，计算精确至0.1°。
3
