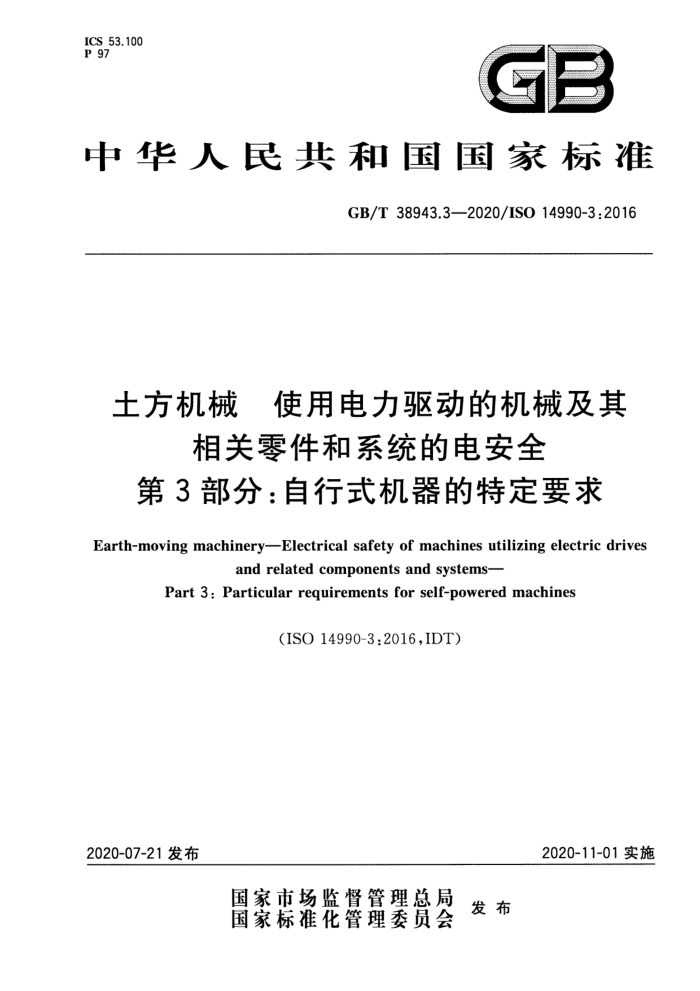

ICS 53.100 P 97
GP
中华人民共和国国家标准
GB/T38943.3—2020/IS014990-3:2016
土方机械 使用电力驱动的机械及其
相关零件和系统的电安全第3部分：自行式机器的特定要求
Earth-moving machinery-Electrical safety of machines utilizing electric drives
andrelated componentsandsystems-
Part 3: Particular requirements for self-powered machines
（ISO14990-3:2016,IDT)
2020-11-01实施
2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38943.3—2020/ISO14990-3:2016
目 次
前言引言
1
范围 2 规范性引用文件
-
术语和定义要求电击危险防护电气火灾防护热危险防护 8 机械危险防护 9 异常操作危险的防护 10 电力源 11 线路 12 电动机· 13 非电动机负载 14 控制系统 15 手册和技术文件· 16 标记 17 测试附录A（资料性附录） 自行式机器电气设备查询表附录B（资料性附录） GB/T38943与UNECER100、ISO6469-3所规定要求的区别参考文献 ....
3 N 5
-
2
6
3
5
6
13 GB/T38943.3—2020/IS014990-3:2016
前言
GB/T38943《土方机械使用电力驱动的机械及其相关零件和系统的电安全》分为三个部分： —第1部分：一般要求；一第2部分：外部动力机器的特定要求；一第3部分：自行式机器的特定要求。 本部分为GB/T38943的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO14990-3：2016《土方机械使用电力驱动的机械及其相关零件和
系统的电安全第3部分：自行式机器的特定要求》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T38943.2一2020土方机械使用电力驱动的机械及其相关零件和系统的电安全第2 部分：外部动力机器的特定要求（ISO14990-2：2016，IDT）。
本部分做了下列编辑性修改：一为了避免歧义，表B.1中电压范围和电源部分“第1章”改为“GB/T38943.3一2020，第1章”； -修改了ISO章节号错误，表B.1中电源断开部分“10.1.1”改为“第10章”。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分起草单位：徐州工程机械集团有限公司、广西柳工机械股份有限公司、安徽宏昌机电装备制
造有限公司、内蒙古北方重型汽车股份有限公司、天津工程机械研究院有限公司、陕西同力重工股份有限公司。
本部分主要起草人：赵斌、罗庆玉、储凯煜、裴洁、刘、陈朝华、赵馨、蔡文。
I GB/T38943.3—2020/ISO14990-3:2016
引言
电气化技术能使机器封装更加灵活。早期的土方机械（EMM)电气系统主要是在12V～24V直流范围内，所以需要特别注意以下两个安全方面：
一非常高的电压，如工业、建筑行业和其他运输领域使用的电压；一更大的可用电能。 本部分的部分内容适用于电气设计（如第9章、第11章、第12章和第17章）。由于某些设计属性
与电气安全不可分，因此这些要求是必需的。
本部分的部分内容基于IEC60204-1和IEC60204-11，并根据土方机械的实际需要进行了调整。 非电气危险在ISO20474系列标准中进行了阐述。
图1助于理解一台机器的各种元件及其相关设备之间的相互关系。图1是某典型的机器和相关设备的框图，显示了本部分中提到的电气设备的各种元件。 GB/T38943.3—2020/ISO14990-3:2016
远程诊断、预测、更新
测试
技术文件
数据链
操作环境
标志（警告和其他）
丨电源断开工具 ■危险防护：
电力源
一电击一电引起的火灾热危险一机械危险
电力电子设备
1一一异常操作
I -
接线
1控制
牵引电机和变换器
操作界面
控制器
紧急停止
防护装置和警告装置
传感器和执行器
自行式上方机域
图1典型机器框架图
Ⅲ
