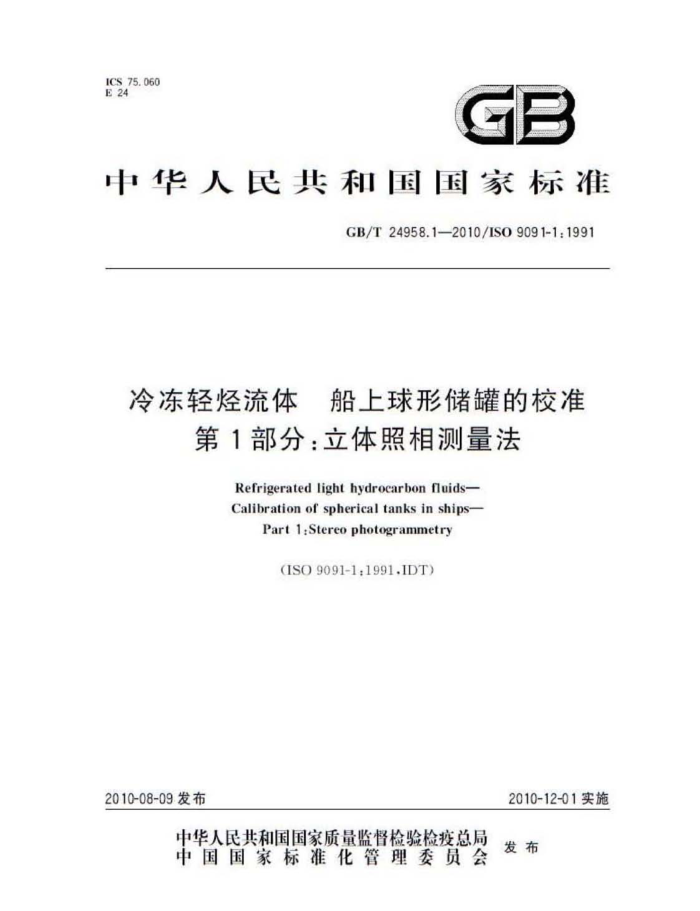

ICS75.060 E24
GB
中华人民共和国国家标准
GB/T24958.12010/IS09091-1:1991
冷冻轻烃流体 船上球形储罐的校准
第1部分：立体照相测量法
Refrigerated light hydrocarbon fluids- Calibration of sphericaltanks in ships-
Part 1.Stereo photogrammetry
(ISO9091-1:1991.IDT)
2010-08-09发布
2010-12-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T24958.1—2010/ISO9091-1:1991
目 次
前言引言
I I
范围 2 规范性引用文件 3 术语和定义 4 注意事项 5 设备 6 准备工作 7 拍照 8 补充测量 9 照片的处理 10 生标确定 11 数据处理. 12 计算程序 13 校准表… 附录A（资料性附录） 安全注意事项附录B（资料性附录） 校准的准确度时录C（资料性附录） 一160C下主计量表示例附录D（资料性附录） 纵倾校正表示例谢录E（资料性附录） 横倾校正表示例附录F（资料性附录） 罐壁膨胀或收缩的校正表示例
1
-
d 0 10 12 14
++.+++
16 GB/T24958.12010/IS09091-1:1991
前言
GB/T-24958冷冻轻经流体 籍上球形储罐的校准》分为两个部分：
第1部分：立体照相测量法一第2部分：三角副量法
-
本部分为GB/T24958的第1部分本部分等同采用IS09091-1:1991（冷冻轻经流体 胎上球形储班的校准 第1部分：立体照相
量法）
本部分等同翻译泽ISO9091-1：1991 为便于使用，本部分对ISO9091-1：1991做了下列编性修改： a) 将一些适用于国际标准的表述改为适用于我国标准的表述： by 用小数点““代替作为小数点的返号“，”： ) 期除国际标准的前育，重新编写本部分的前育： d) 用GB/T1.1一2000中规范性引用文件的引导语代替ISO9091-1：1991的引导语，本部分附录A至附录F均为资料性附录。 本部分由全国天然气标准化技术委员会（SAC/TC244)）提出。 本部分由全国天然气标准化技术委员会（SAC/TC244）归口本部分负责起草单位：中国石油西南油气田分公司天然气研究院、 本部分参加起草单位：中国石油西气东输管道分公司南京计量测试中心、中国石油西南油气田分公
司计量检中心、中国石油集团工程设计有限责任公司西南分公司、中国海油天然气及发电有限责任公司、中国石油大连LNG项目部
本部分主要起草人：张娅娜、罗勤、张福元、李卫成、夏芳、段继芹、黄黎明、常宏、赵静、
Ⅱ GB/T24958.1—2010/IS09091-1:1991
引言
在接近大气压力下，大量含有1~4个碳原子的轻烃被冷冻成液体储存并通过海运运辅。这种液体可分为两类：液化天然气（LNG)和液化石油气（LPG），为了使船舶运输安全且经济，这费液体的大量输送在船舶设计和构造上需要一种特殊技术
以贸易交接为日的的胎上绪罐内货物量的测定必须达到很高的准确度等级，本部分以及同系列的其他标准均规定了籍上储罐的内部测量方法由此方法可以推导出储罐校准表。
对于内部副量，通常使用液体校正法、物理测量法，光学测量法和立体照相测量法，液体权正法不适用于罐装接近常压的冷冻轻烃的大型球形罐：因为当罐装的液体高于某个平面，校正液体所施加的静液压可能会超过设计压力， 从方法的准确性考号感 ，如果其他方法的校正结果可疑，则可以果用立体照相测量法作为仲裁方法，立体照相测量法主要包括对罐壁上的目标拍期和室内照片的分析过程，
本部分明确规定了用通用测绘照相机进行拍照和用立体绘图仪进行分析的方法
N GB/T24958.1-2010/IS09091-1:1991
冷冻轻烃流体 船上球形储罐的校准
第1部分：立体照相测量法
1范围 1.1本部分规定了对液化气体运输工具上的球形储罐内部进行立体照相测量的程序 1.2除了实际测量步，本部分还介绍了编辑校准表的计算程序。 2规范性引用文件
下列文件中的条款通过GB/工24958的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其座后所有的修改单不包括误的内容）或终订版均不适用于本部分，然而，鼓厨根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
ISO7078:1985 房屋建筑放线、副量和观测程序 词汇和指导性注解 ISO8311:1989 冷冻轻经流体船用隔膜式和分离校柱式储罐的校准 物理测量法
3术语和定义
下列术语和定义适用于本部分。
3.1
绝对定向absoluteorientation 通过内部和相对定向构成的立体模型的最终校正过程，在这个过程中立体模型的刻度被转化为实
际长度，其倾斜度被调整到罐体的实际状态下。 3.2
校准calibration 确定储错总容积或与不同液位相对应的部分容积的过程，
3.3
校准表（主计量表）calibrationtable（maingaugetable）一种表格，通常被称作储罐校准表或储罐容积表，显示船在平吃水和正浮状态下从测量参比点测得
的不同液位对应的绪罐容积或体积。 3.4
基准点datumpoint 储罐校准表参比的南极点。
3.5
呆木deadwood 影储罐容积的所有构件，当构件体积使储罐的有效容积增加时，呆木称为“正呆木”，当构件体积
置换了液体体积而降低储错的有效容积时，呆木称为“负呆木” 3.6
赤道equator 球形外壳最大的水平园周 GB/T24958.1—2010/ISO9091-1.1991
3.7
标floatingmark 在由两张照片立体叠合形成的三维空间内虚拟地占据某个位置的标记，检查或测量立体模型时可
作为参比点。 3.8
测量梦比点gaugereferencepoint 测量液位的参比点。 注：在球形端中，该点可以是液仅计的零点，也可以是储罐的南及点，
3.9
内部定向innerorientation 用数学方法确定照片在分析用立体绘图仪光时内规图的过程，校准焦距、校准主点的位置和校
准的透镜变均是计算中的主要参数。 3.10
横倾list 船的横向倾斜度，
3.11
北极点northpole 球形储罐外壳的顶点或最高点由于存在管塔或其他附件，对大多数球形储罐来说这是一个虚拟
点) 3,12
管塔pipetower 与储罐的南北轴间轴的大直径管线，包含装卸管线、副量仪表、梯子，配线和其他用于避免免动的错
内设施。 3.13
标准分享网
左眩 port 轮船前进方向的左
3.14
com
相对定向 relativeorientation 为建立立体模型，用数学分析法确定两张重叠照片的相对位置和空间方位角的过程。
3,15
南极点southpole 球形储罐的最低点，
3.16
右眩starboard 轮船前进方向的右侧。
3.17
立体模型 stereoscopic model 由两张重叠照片的同名投影光线相交构成的三维模型
3.18
立体照相 stereoscopicephotograph 从两个不同位置对某一物体进行拍照，得到的一组照片可形成该物体的三维立体模型。
3.19
目标 targets 为了进行立体照相测量，在储罐内表面预先标注的位置，
2 GB/T24958.1—2010/IS09091-1:1991
3.20
纵倾 trlm 解的纵向倾斜度
4 注意事项
木章概括了测量过程中的注意事项，以保证获得要求的校准准确度 4，1量利拍照的时候虚特别注意，在副量或拍照过程中任何可能影单结果的异常现象都要记录下来，本部分描述的校准方法适用于处于漂浮状态或停在干船坞的船拍。停在干船坞的船舶使用该方法效果更好，因为籍的纵倾或横倾在整个测量过程中可保持不变。在使用光学水平仅或其他液位控制装置时应使胎的纵倾和横倾保持不变 4.2如果发现罐上有任何异常变形，应进行额外测量，为校准表中的正确计算获得足够的数据，还应提供与这些补充测量相关的校准人员的记录。 4.3应不间断地连续测量两次，如果结果不能满足下列允差，应继续测量直到连续两次读数在规定的允差范围内。
测量/m 不大于20 大于20 房移
允差/mm ±2 ±3 ±0.5
4.4参比尺底部应安装减囊装置·拍照时不宜触醛参比尺。 4.5标注目标的涂料应由耐低温液体的材料加工面成。 4.6用卷尺前量时，应使用卷尺检定或校准证书上规定的张力。 4.7 用分析仪器测量时，应单独测量两次，检查结果是否在负片或正片刻度的0.01mm以内，如果不满足要求，应继续测量直到连续两次读数在0.01mm以内。 4.8应在储错恒温时，在天黑以后或者储罐被隔热后，对目标拍照 5设备 5.1分析用立体绘图仪
电脑控制设备常用于测量照片中目标的坐标，通过三维坐标系该设备应能够确定或辨别每个目标的位置。 5.2照相平台
一个面积足够大并带护栏的平台，能容纳摄影师和照相机三脚架，平台应安装在一个强度适中，长度足够的固定支架上，以便在每个拍照位置均可安装照相机。平台应能从一端围绕管塔沿着罐壁以 360旋转定位， 5.3端对端尺
刻度为厘米（cm）和毫米（mm）的刻度尺，常用于测量呆木等，该势度尺应其有认可的权威机构的标识和证书。 5.4卷尺
具有认可的权威机构的标识和证书的卷尺， 5.5测绘照相机
用于立体测量的照相机，在像主距，畸变和主点位置方面进行校准，校准时应有清晰可辨的框标间漏。 5.6光学水平仪
光学水平仪成正像，具有20或更高倍数的放大能力·能聚焦于1，5m或更近距离，水平仪灵敏度为 40$/2mm或更佳
3 GB/T24958.12010/1S09091-1:1991
5.7、参比尺
末端带有铅铺的铺尺，上面的几个标记用来标识特定的长度，参比尺用于表示参比长度，照相测绘仅器获得的所有照相尺寸可根据参比长度按比例换算成实际长度。 5.8遥测温度计
一种用于测量参比尺附近的大气温度、准确度为土0，5C的温度计，用以校正由于刻度尺热胀冷缩
-
引起的误差。 5.9钢尺
用于别量距离等的刻度尺，以毫米（mm）为刻度，该刻度尺应其有认可的权威机构的标识和证书。 5.10表面温度计
为了将测量温度下的目标生标转换为经确认的参比温度下的尘标，用于测量绪罐表面温度的温度计准确度为士0.5℃ 6准备工作 6.1标记目标 6.1.1每个目标应由100mm×120mm，涂成黑色并带有显著数字的方块构成，方块中心留下一直径为20mm的圆，并在其中心面上*十”字，标记日标的涂料应由耐低温液体的材料加工而成。 6，1.2储罐建造过程中及管塔安装以前，应在罐壁内表面、从赤道开始每隔20的经纬线交叉点上标注日标。在垂直和水平方向上标注误差应小于10mm， 6.2安装梦比尺
在管塔外·悬挂一根其有一定张力、并按一定间隔标注的参比尺。 6.3 安装照相平台
见5.2. 6.4 安装温度计
在管塔附近和罐壁上各安装一支温度计， 7拍照
当储罐处于恒温状态时，通过储堆中心，对整个内表面拍几组连续的立体照片，每张照片之间至少应重叠60% 8补充测量 8.1温度
在拍照过程中用遥测温度计测量参比尺周围的温度，用表面温度计测量储罐内表面的温度。 8.2 测量参比点的高度
如果测量参比点和基准点不同，需要用光学水平仅或其他调平装置测量从储罐基准点（南极点）到测量参比点的高度， 8.3液位计的定位
为了校正织倾和横倾，应测量储罐底部液位计缤离南北极垂直轴线的水平差， 8.4南极点的深度
下水之前，通过将绪罐底设定为一个液位，从邻近的目标测量南板点的深度。 8.5重直直径
如果储罐穹顶标有北极点，可以用销卷尺副量南北极之间的矩高对没有北极点，只有管塔的格子顶层的写顶，需要在上述顶层中间，虚拟的北报点位置放置一个经
纬仪，来调整光学水平仪，并用铜卷尺测量该光学水平仪与南极点之间的距离 4
